Головки измерительные

ГОЛОВКА ИЗМЕРИТЕЛЬНАЯ РЫЧАЖНО-ЗУБЧАТАЯ ГОСТ 18833-73(ТУ 3942-013-59489947-2007)

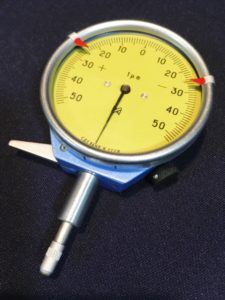

Головка измерительная 1ИГ



Рычажно-зубчатые головки предназначены для измерения линейных размеров и используются в нутромерах повышенной точности в качестве отсчетного устройства. Присоединительный диаметр-8 мм.
Рычажно-зубчатые измерительные головки применяют вместо индикаторов часового типа при более точных измерениях: цена деления 0,001 и 0,002 мм с пределами измерения соответственно ± 0,05 и ± 0,1 мм. В рычажно-зубчатых головках механизм преобразования перемещения измерительного стержня в угловые перемещения стрелки состоит из рычажных и зубчатых элементов. Измерительный стержень, перемещаясь, поворачивает рычаг, который через опорный штифт вращает зубчатый сектор. Зубчатый сектор, соединяясь с трибом, вращает стрелку, насаженную на его ось. Длину малого плеча рычага регулируют эксцентриком, а положение зубчатого сектора перемещением компенсатора
Технические характеристики головок рычажно-зубчатых
Модель
1ИГ (мод.06101) кл.0
1ИГ (мод.06101) кл.1
1ИГМ
2ИГМ
 Диапазон измерений, мм +/-
0,05
0,1
 Цена деления, мм
0,001
0,002
 Пределы погрешности до ±30 делений
0,4
0,8
 Пределы погрешности св. ±30 делений
0,7
1,2
 Размах показаний, делений шкалы
0,2
0,3
 Вариация показаний, дел
0,5
0,8
0,8
0,5
0,8
0,8
 Измерительное усилие сН (гс), не более
150
150
200
150
150
200
 Колебание изм.усилия, Н, не более
0,4
0,8
 Габаритные размеры
60х95х25
 Масса, кг
0,09

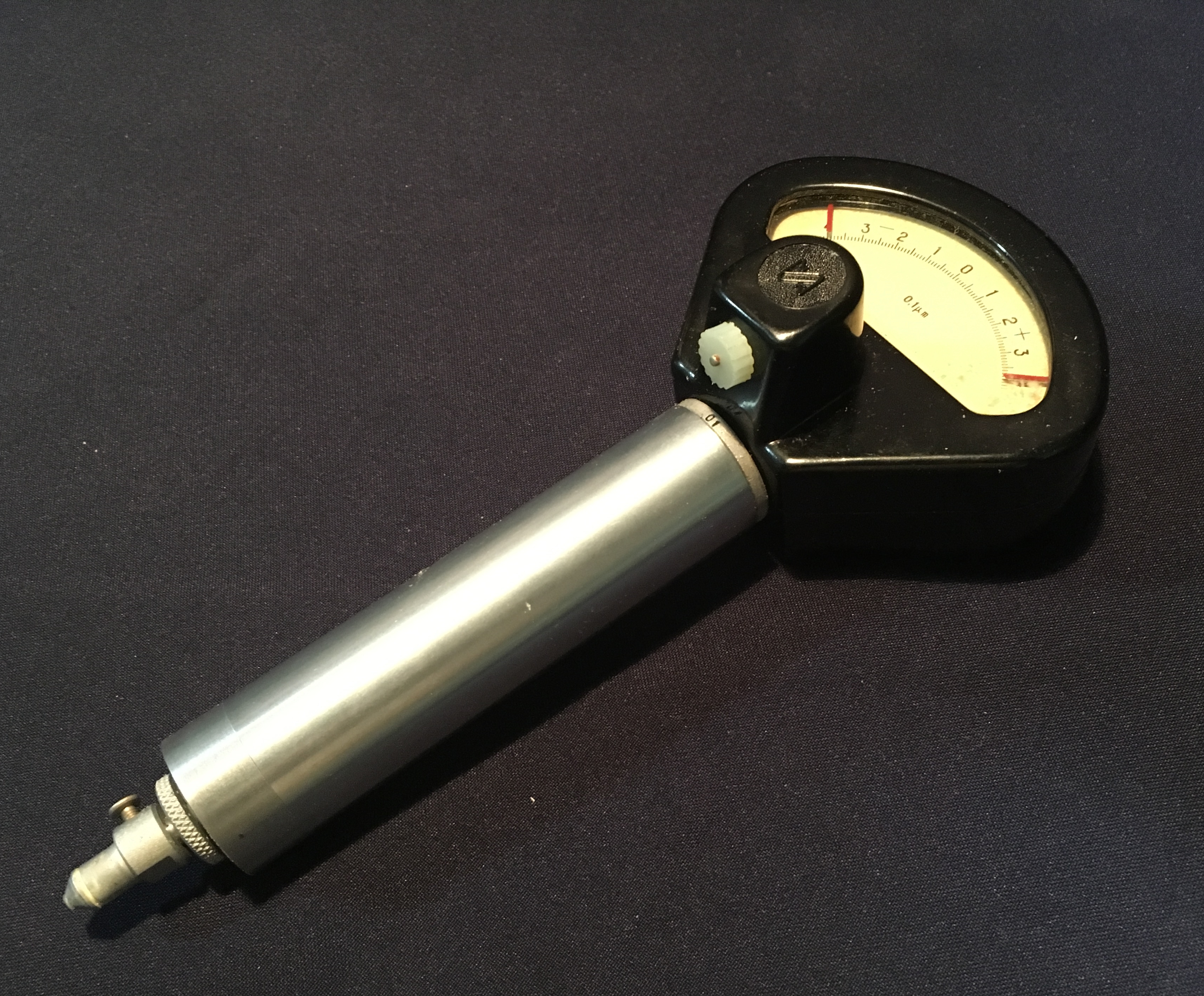

Головка измерительная 01ИГПВ


ГОЛОВКА ИЗМЕРИТЕЛЬНАЯ ПРУЖИННАЯ ГОСТ 28798-90 (ГОСТ 6933-81, ГОСТ 10593-74; 14712-79)



Головки пружинные измерительные предназначены для высокоточных линейных измерений контактным методом. Головка представляет собой измерительный прибор с механизмом в виде скрученной ленточной пружины, которая при растягивании поворачивается на определенный угол. Применяется в специальных стойках, измерительных устройствах и приспособлений.

Тип головок
Цена деления шкалы, мкм
Предел измерения, мкм, не менее
Предел погрешности, мкм
Измерительное усилие, Н, не более
Колебание измерительного усилия, Н, не более
Размеры, мм
Масса, кг

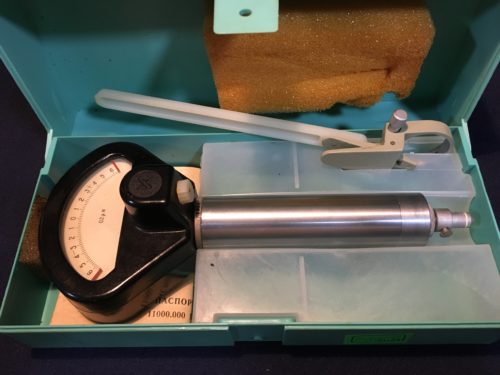

ИГПВ-пружинные виброустойчивые Головка типа ИГПВ (микрокатор) предназначена для точных относительных измерений линейных размеров, отклонений.
 01ИГПВ (модель 11606)
0,1
±4
0,08
1,5
0,2
225x95x63
0,42
0,2
±6
0,1
1,5
0,2
225x95x63
0,42
 05ИГПВ (модель 11406)
0,5
±15
0,15
1,5
0,3
225x95x63
0,42
 1ИГПВ (модель 11306)
1
±30
0,3
2
0,3
225x95x63
0,42
ИГПВГ-пружинные виброустойчивые герметизированные
 2ИГПВГ (модель 11206)
2
±60
0,6
2
0,5
225x95x63
0,42
 5ИГПВГ (модель 11106)
5
±150
5
3
1,5
225x95x63
0,42
 10ИГПВГ (модель 11006)
10
±300
10
3
1,5
225x95x63
0,42
ИГПУ-пружинные с уменьшенным измерительным усилием Головка типа ИГПУ (микрокатор) используется для контроля деталей с относительно малой жесткостью. В головке специальный механизм, обеспечивающий малый перепад измерительного усилия. Используются в универсальных стойках или измерительных приспособлениях.
 01ИГПУ
0,1
±4
0,1/0,15
0,25-0,5
0,15
215x95x55
0,52
 02ИГПУ
0,2
±8
0,15/0,2
0,25-0,5
0,15
215x95x55
0,52
 05ИГПУ
0,5
±15
0,25/0,4
0,25-0,5
0,15
215x95x55
0,52
 1ИГПУ
1
±30
0,4/0,6
0,25-0,5
0,15
215x95x55
0,52

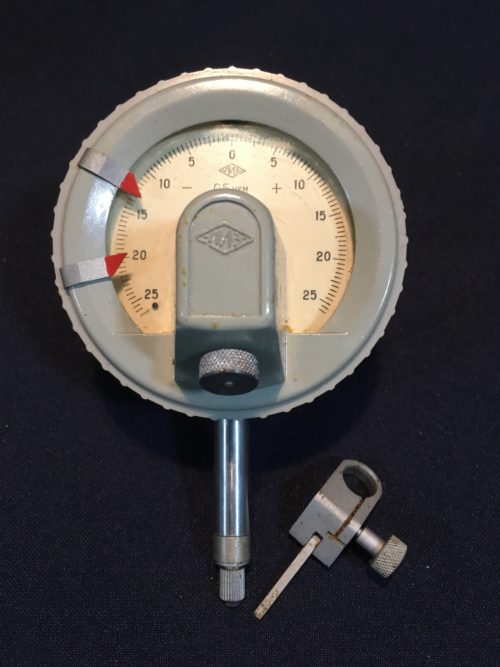

ИПМ-пружинные малогабаритные Головки малогабаритные типа ИПМ (микатор) используют для относительных измерений линейных размеров деталей, контроля отклонений, для использования в качестве отсчетных устройств в приборах. Головки имеют пружинный механизм, обладают высокой износостойкостью, отсутствует погрешность обратного хода.Комплектуют головки измерительным наконечником, оснащенный корундом, со сферической измерительной поверхностью и арретиром.
 02ИПМ
0,2
±10
0,15/0,3
1
0,25
62x105x52
0,13
0,5
±25
0,3/0,5
1,5
0,3
62x105x52
0,13
 1ИПМ
1
±50
0,5/1
1,5
0,3
62x105x52
0,13
 2ИПМ
2
±100
1/2
1,5
0,3
62x105x52
0,13
ИПМУ-пружинные малогабаритные с уменьшенным измерительным усилием Головки малогабаритные типа ИПМУ (микатор) с уменьшенным измерительным усилием контролируют детали нежесткие, тонкостенные и из мягких материалов.
 02ИПМУ
0,2
±10
0,15/0,3
0,5
0,2
62x105x52
0,13
 05ИПМУ
0,5
±25
0,3/0,5
0,5
0,2
62x105x52
0,13
 1ИПМУ
1
±50
0,5/1
1,5
0,2
62x105x52
0,13

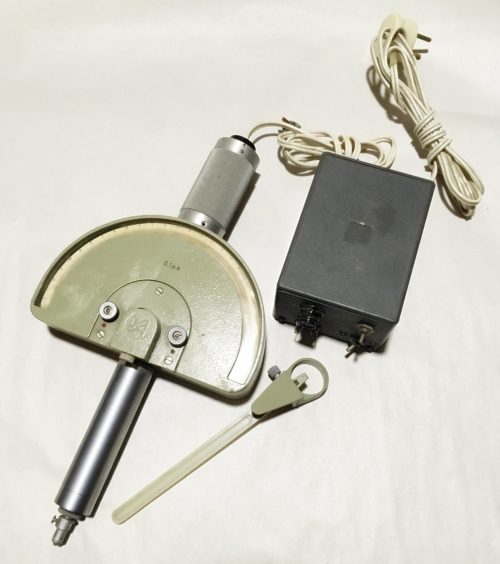

П-пружинно-оптические Головки измерительные пружинно-оптические типа П, предназначены для высокоточных измерений линейных размеров, отклонений от заданных геометрических форм. Для работы устанавливают в универсальные стойки.
 01П
0,1
±24
0,06
 02П
0,2
±50
0,1
0,5
±100
0,15
ПР — пружинно-оптические с регулируемым измерительным усилием Головки измерительные пружинно-оптические типа ПР, предназначены для высокоточных измерений линейных размеров, отклонений от заданных геометрических форм. Для работы устанавливают в универсальные стойки.
 02ПР
0,2
±50
0,1

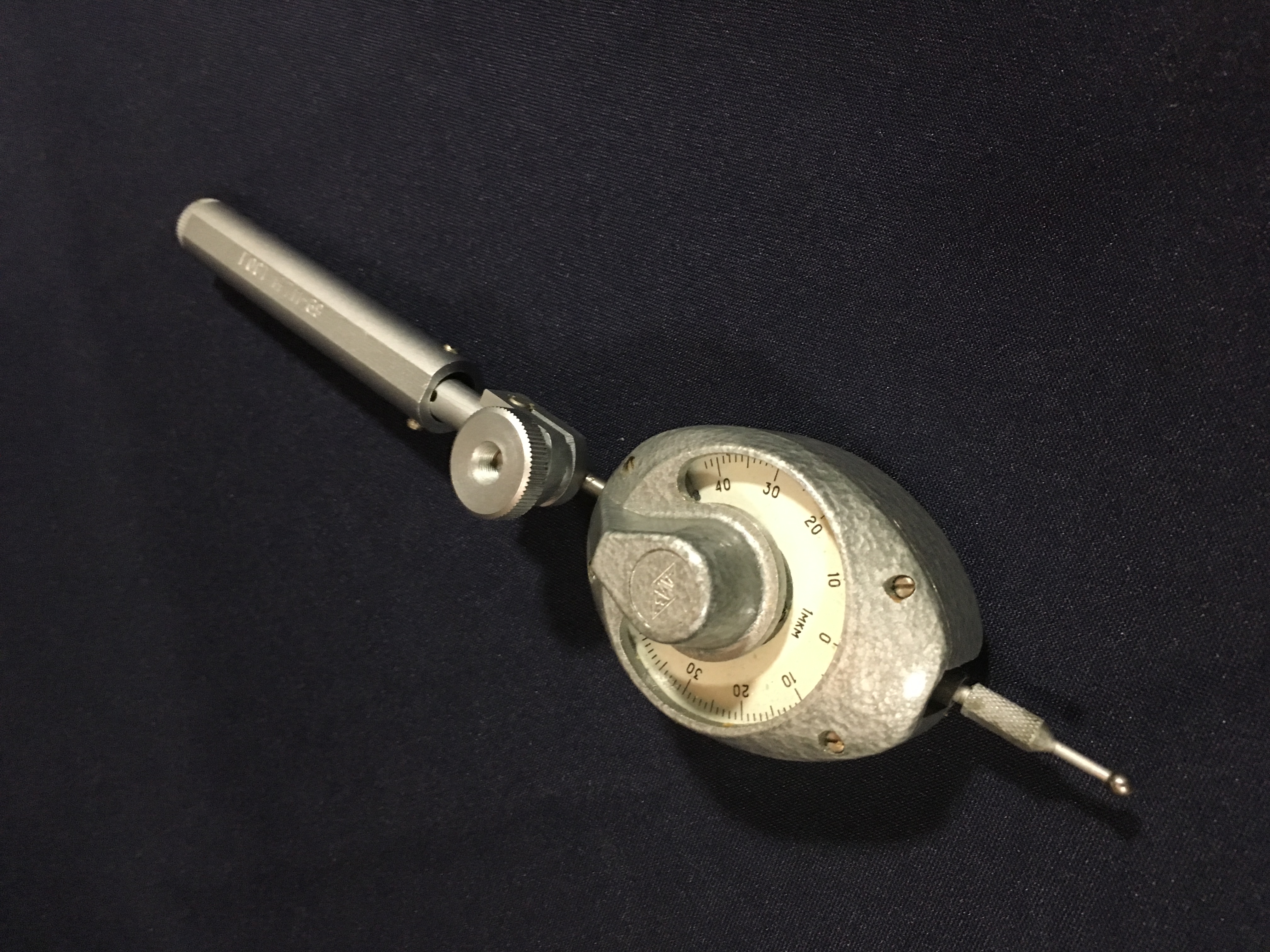

ИРПВ 0,001 мод.10301 МИНИКАТОР


ГОЛОВКА ИЗМЕРИТЕЛЬНАЯ РЫЧАЖНО-ПРУЖИННАЯ ГОСТ 14711-69 (ТУ 2-034-229-88)

Головки измерительные рычажно-пружинные бокового действия типа ИРПВ, ИРП (миникатор) предназначены для контроля отклонений деталей от заданной геометрической формы,для относительных измерений размеров деталей в труднодоступных местах. Измерительные наконечники сменные: длинные и короткие. Для удобства снятия показаний головку крепят в державке с микроподачей. Комплектуется державкой и наконечниками длиной 30мм и 72мм.

Тип головок
Цена деления шкалы, мкм
Предел измерения, мкм, не менее
Предел погрешности, мкм
Измерительное усилие, Н, не более
Колебание измерительного усилия, Н, не более
Размеры, мм
Масса, кг
 ИРП
1
±80
1/2
0,1
40х46х102
0,09
 ИРПВ (модель 10301)
1
±40
0,5/1
0,2
40х46х102
0,09

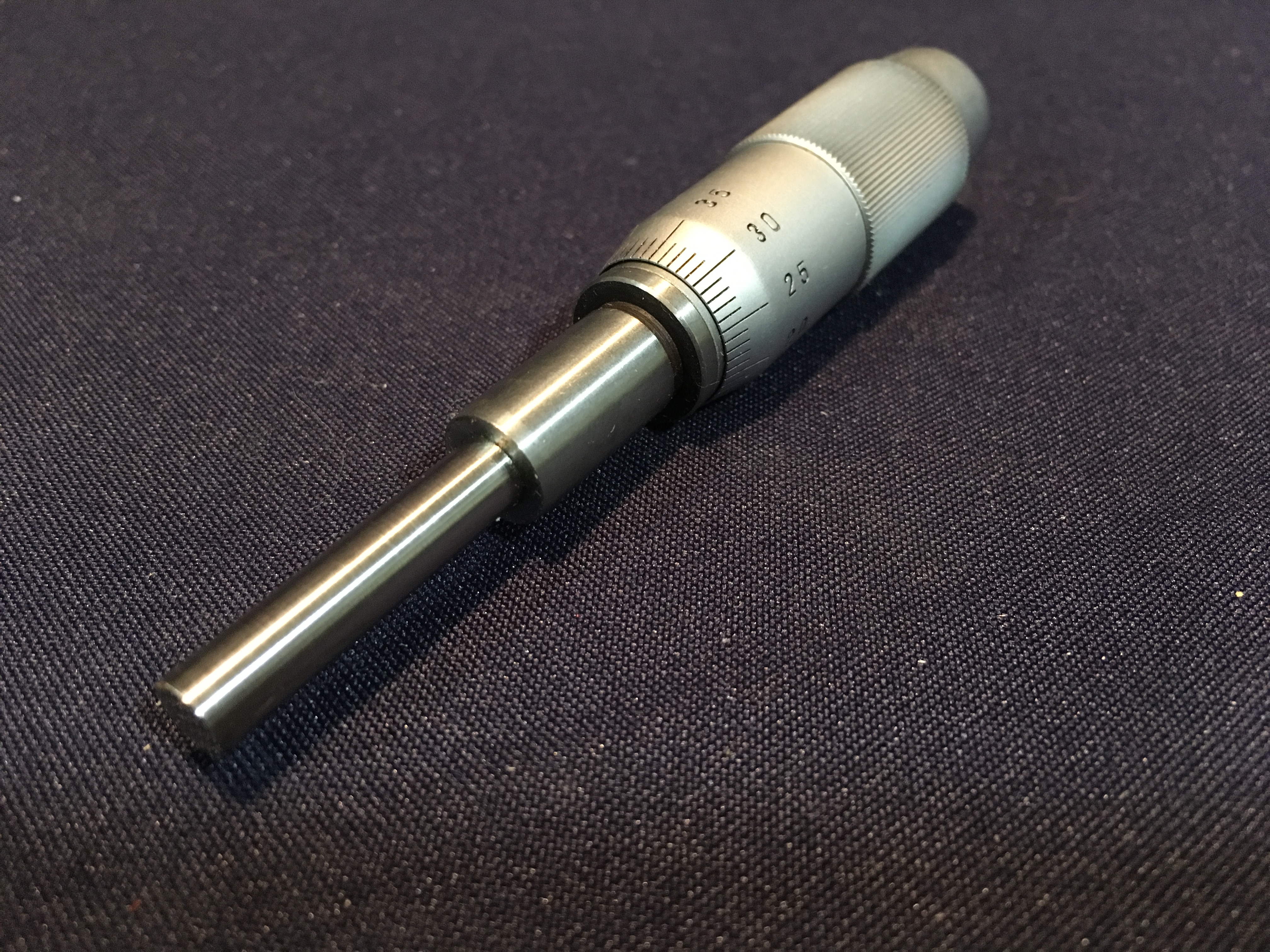

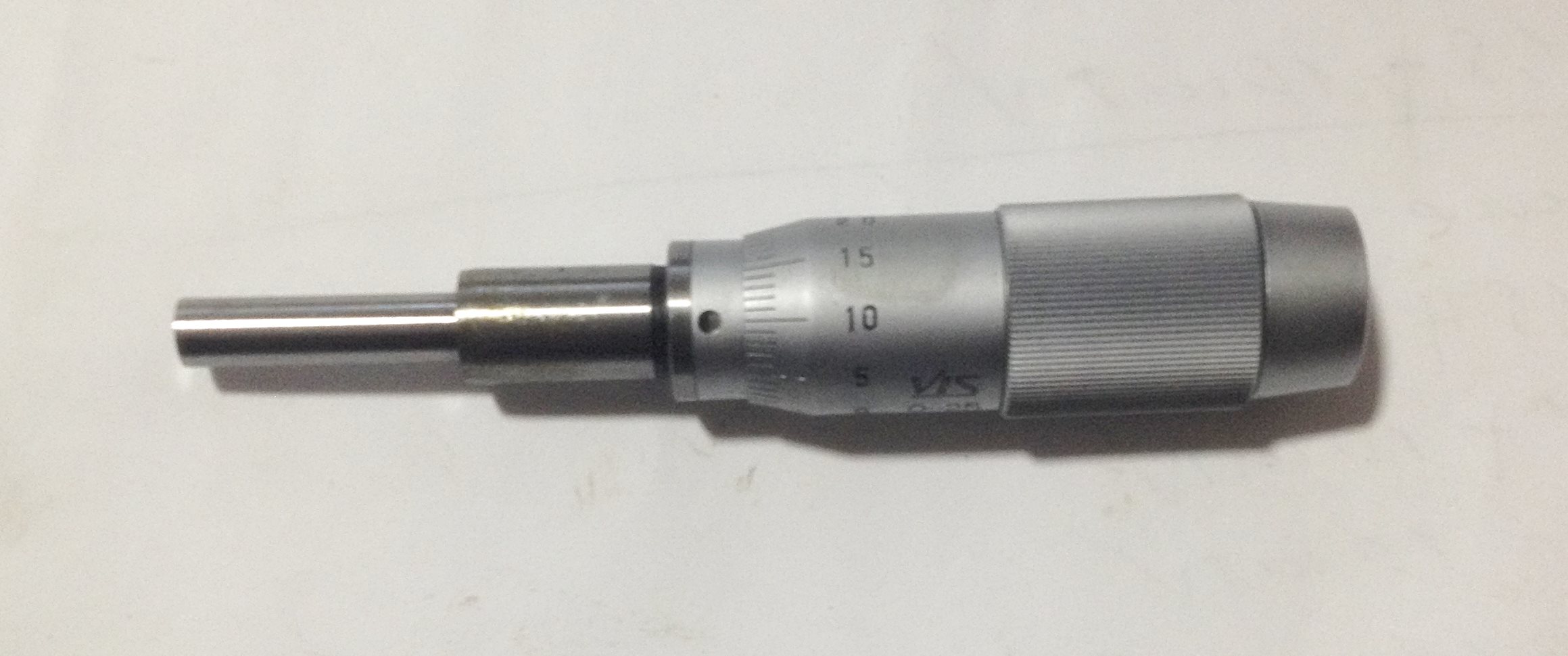

Головка микрометрическая МГ-25


ГОЛОВКА МИКРОМЕТРИЧЕСКАЯ ГОСТ 6507-90 (ТУ 2-034-19-87)

Головки микрометрические типа МГ предназначены для измерения перемещения.
Тип головок
Диапазон измерений
Шаг микрометрического винта
Измерительное перемещение микрометрического винта
МГ-15
0-15
0,5
15
МГ-25
0-25
0,5
25
0-50
0,5
50
