Измерительные щупы и шаблоны

ШАБЛОНЫ РАДИУСНЫЕ ТУ 3936-111-59030060-2009

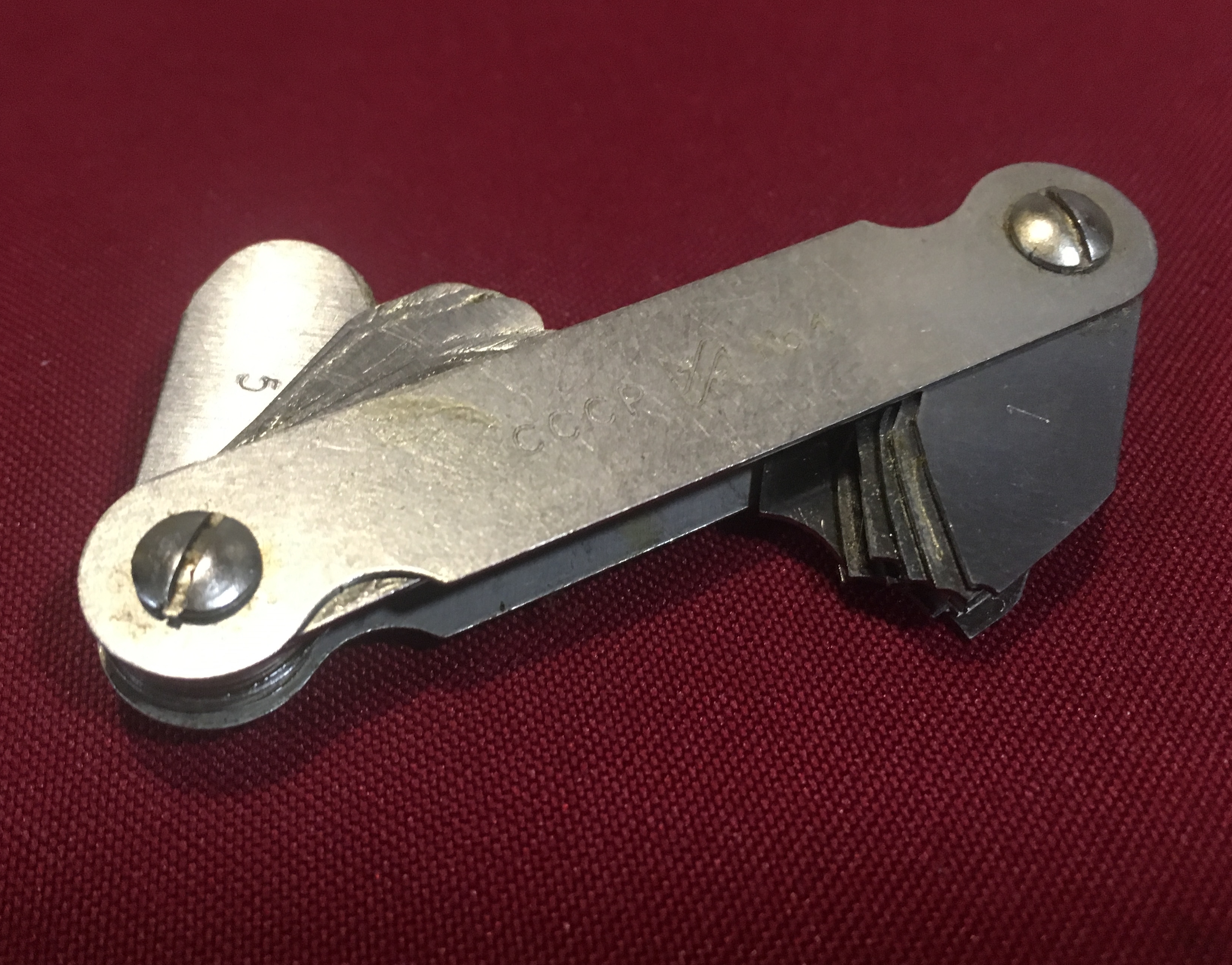

Шаблон радиусный №1

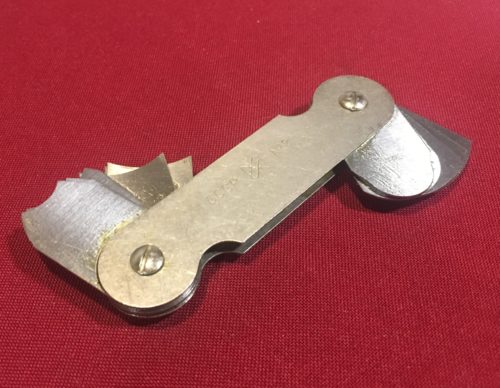

Наборы радиусных шаблонов применяется для оценки радиусов выпуклых и вогнутых поверхностей. Изготавливают три набора шаблонов



Номер набора
Состав набора, мм
Диапазон, мм
Погрешность, мм
Шаблон радиусный №1
1,0; 1,2; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0
1…6
±0,020-±0,024
8,0; 10,0; 12,0; 16,0; 20,0; 25,0
8…25
±0,024-±0,029
7,0 8,0; 9,0; 11,0; 12,0; 14,0; 16,0; 18,0; 20,0; 22,0; 25,0
7…25
±0,035-±0,040





Шаблон резьбовой 60гр.


ШАБЛОНЫ РЕЗЬБОВЫЕ ТУ 3936-111-59030060-2009

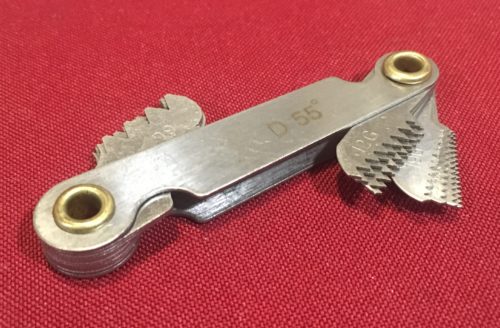

Наборы резьбовых шаблонов применяется для определения номинального шага метрической резьбы (набор М60°) и числа витков резьбы на один дюйм (набор Д 55°).

Номер набора
Состав набора, мм
Диапазон, мм
Погрешность, мм

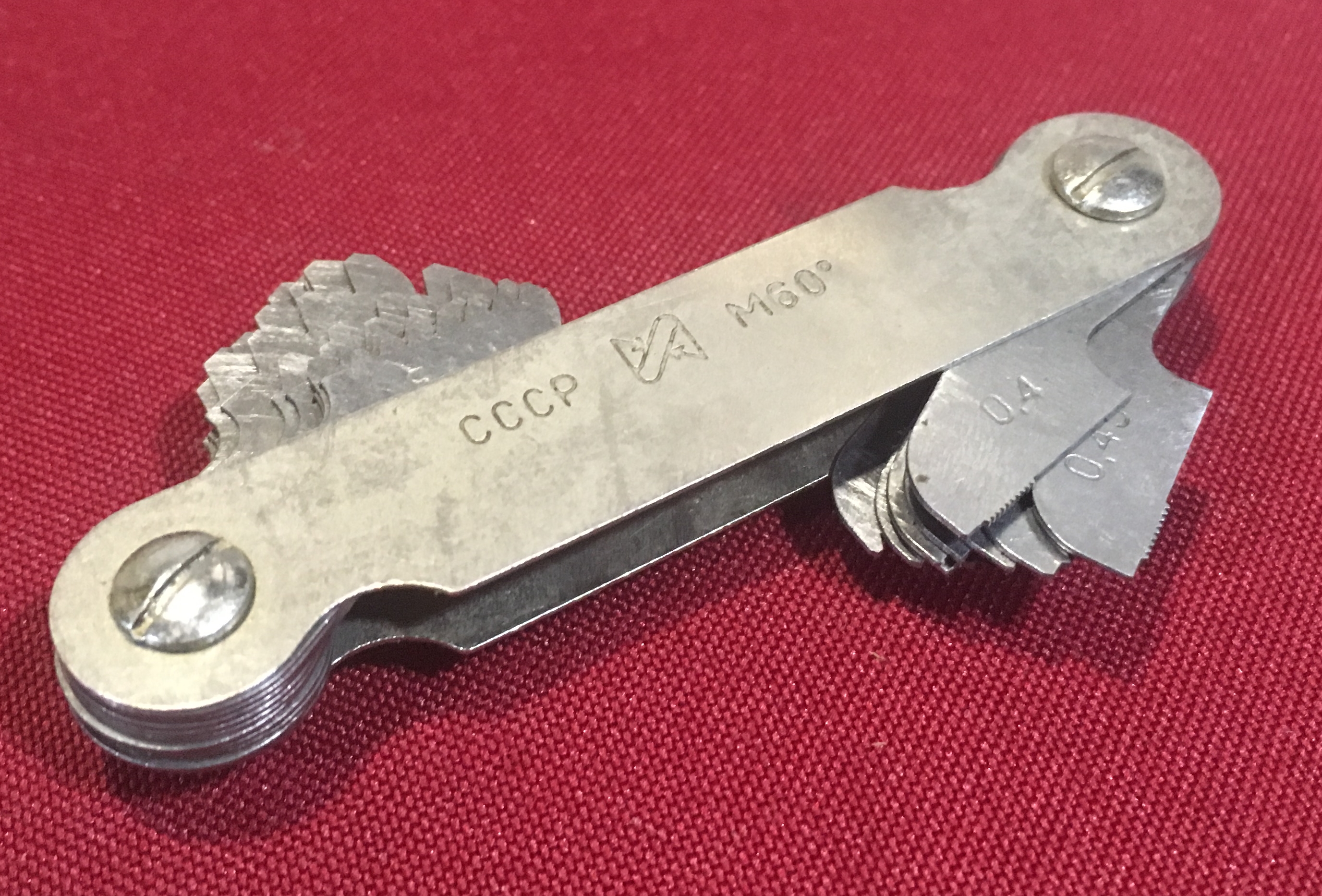

Шаблон резьбовой М60°
0,4; 0,45; 0,5; 0,6; 0,7; 0,75; 0,8; 1,0; 1,25; 1,5; 1,75; 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 5,5; 6,0
4…6
±0,010-±0,015
4; 4 1/2; 5; 6; 7; 8; 9; 10; 11; 12; 14; 16; 18; 19; 20; 24; 28
4…28
±0,010-±0,015

Щупы №4


ЩУПЫ ИЗМЕРИТЕЛЬНЫЕ ТУ 3936-214-59030060-2009

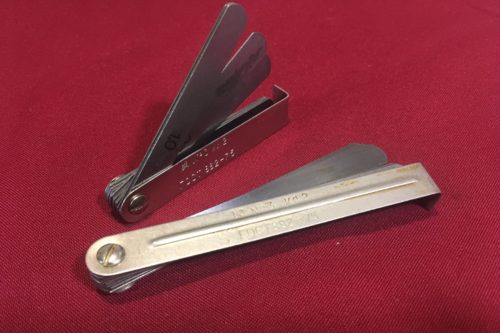

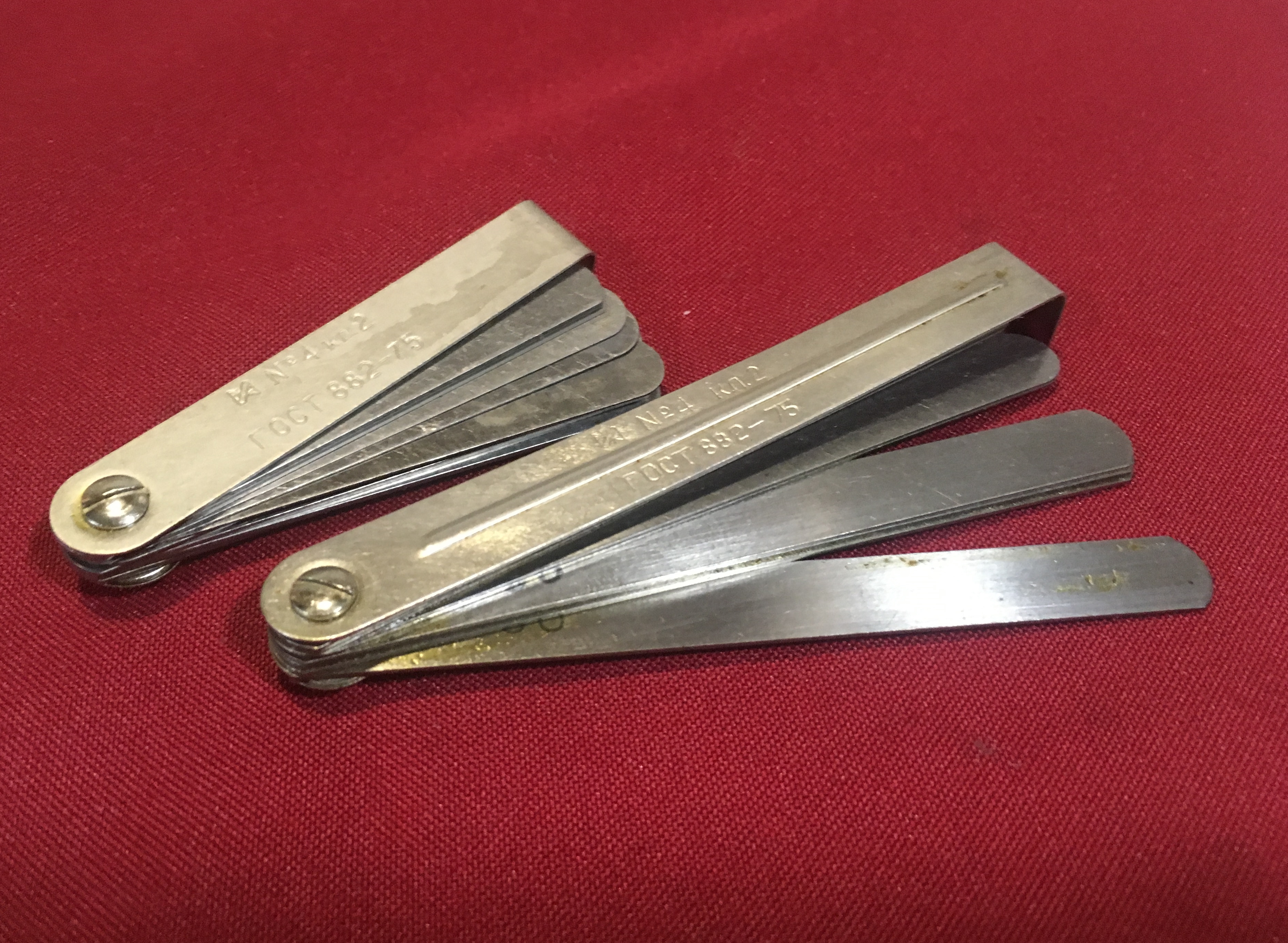

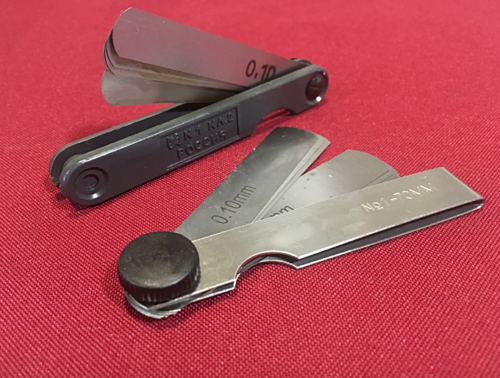

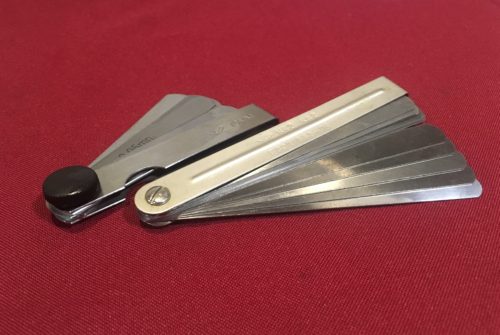

Наборы измерительных щупов предназначены для контроля зазоров между поверхностями в различных областях, для регулировки зазоров клапанов, радиального зазора подшипников, при проведении работ по центровке оборудования. Рабочая длина щупов 70 или 100 мм.
Номер набора
Состав набора, мм
Диапазон, мм
Погрешность, мм
0,02; 0,03; 0,04; 0,05; 0,06; 0,07; 0,08; 0,09; 0,10
0,02…0,1
±0,03-±0,05/
±0,04-±0,06
0,02; 0,03; 0,04; 0,05; 0,06; 0,07; 0,08; 0,09; 0,10; 0,15; 0,20; 0,25; 0,30; 0,35; 0,40; 0,45; 0,50
0,02…0,5
±0,04-±0,08/
±0,05-±0,09
0,55; 0,60; 0,65; 0,70; 0,75; 0,80; 0,85; 0,90; 0,95; 1,00
0,5…1,0
±0,06-±0,11/
±0,07-±0,13
Щупы №4
0,10; 0,20; 0,30; 0,40; 0,50; 0,60; 0,70; 0,80; 0,90; 1,00
0,1…1,0
±0,08-±0,14/
±0,09-±0,16




Шаблоны для измерения скоса кромок при подготовке свариваемых соединений (Катетометры).
Шаблон УШЕРОВА-МАРШАКА предназначен для измерения скоса кромок при подготовке свариваемых соединений деталей, измерения высоты катета углового шва, измерения высоты валика усиления, измерения выпуклости корня шва стыкового сварного соединения, измерения зазора в соединении при подготовке деталей к сварке. Также используются при заготовке поверхностей под сварку в качестве углового шаблона с углами 90°, 80°, 70°, 60°.
Модель Диапазон измерений, мм Цена деления, мм Погрешность, мм Измеряемые углы, гр.
Шаблон нониусный  Ушерова-Маршака 0-20 0,1 ±0,03 60,70,80,90

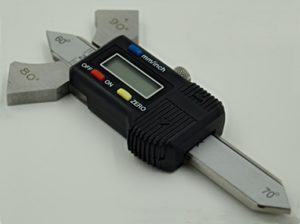

Шаблон цифровой Ушерова-Маршака 0-20 0,01 ±0,03 60,70,80,90
