ИЗМЕРИТЕЛЬНЫЕ КОЛЕСА ЗУБЧАТЫЕ ГОСТ 6512-74

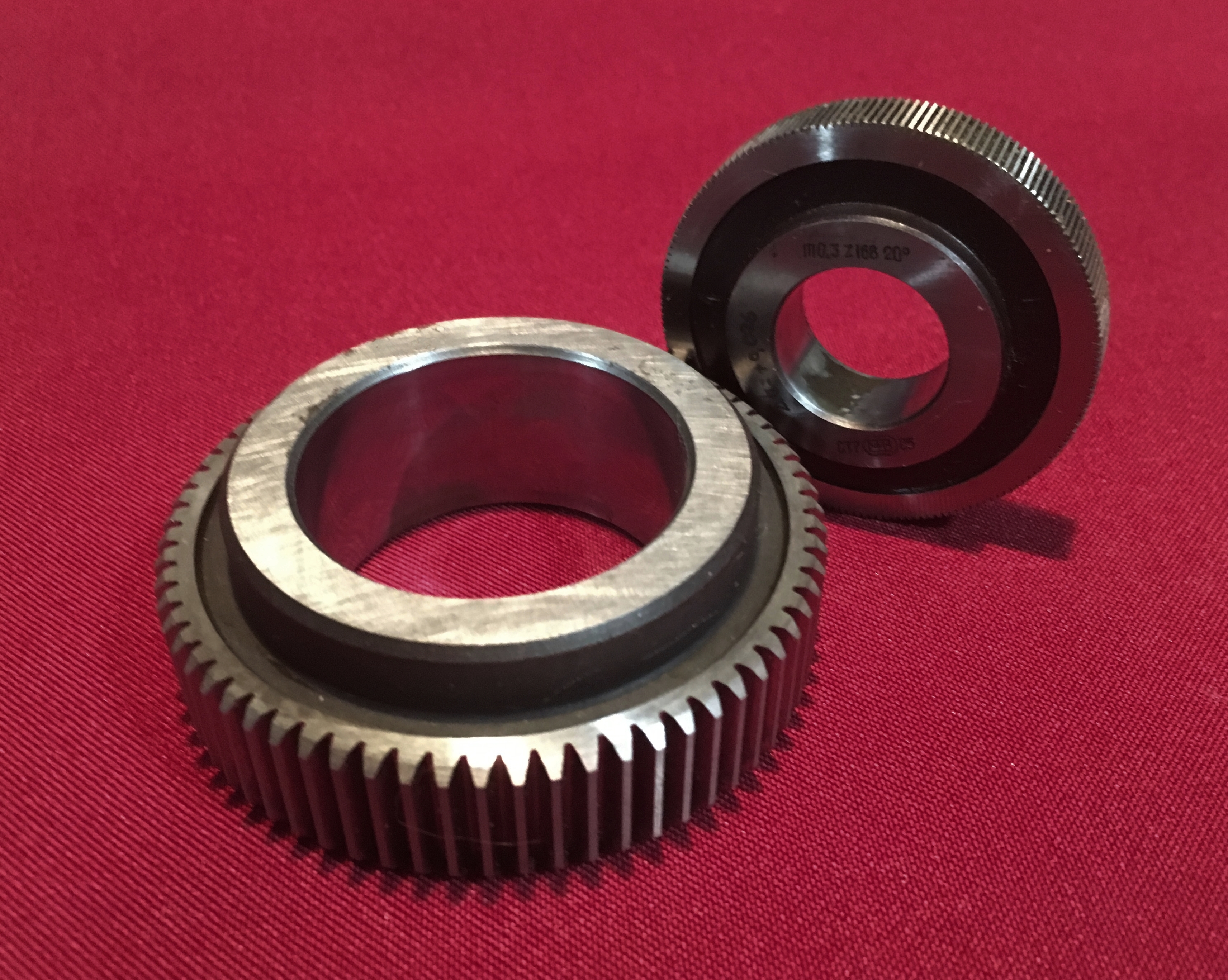

КОЛЕСО ИЗМЕРИТЕЛЬНОЕ

Измерительные колеса зубчатые цилиндрические прямозубые внешнего эвольвентного зацепления с модулем от 1 до 10 мм предназначены для контроля в одно- двухпрофильном зацеплении зубчатых колес с профилем исходного контура по ГОСТ 13755-81.

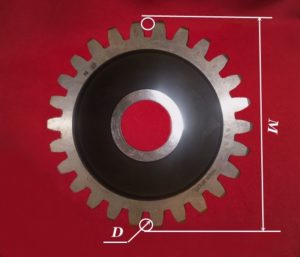

Модуль m Число зубьев z Диаметр измерительного ролика D Размер по роликам М Предельные отклонения размера по роликам М Высота головки зуба ha Степень точности измерительных колес. Предельные отклонения высоты головки зуба ha
3 4 5
1 68 1,732 70,452 ±100 0,75 0-15 0-20 0-30
1,125 68 2,021 79,52 0,89
1,25 68 2,173 88,094 1,04
1,375 68 2,309 96,601 1,12
1,5 68 2,598 105,678 1,26
1,75 60 3,106 109,562 1,55
2 60 3,134 124,898 1,8
2,25 56 4,091 132,214 ±150 2,09 0-20 0-25 0-40
2,5 52 4,345 136,138 2,37
2,75 46 4,773 133,25 2,62
3 42 5,176 133,241 2,87
3,25 38 5,727 131,762 3,13
3,5 36 6,212 135,046 3,43
3,75 36 6,511 144,201 ±200 3,63
4 34 8,282 150,343 3,92
4,25 34 8,282 158,016 4,16
4,5 30 8,282 147,604 4,46
5 26 8,69 142,192 5,03
5,5 26 10,353 159,113 5,6
6 26 10,353 170,369 6,24
6,5 24 10,95 170,612 ±250 6,75 0-25 0-30 0-50
7 24 12,423 185,922 7,38
8 24 16,565 220,228 8,63
9 20 16,565 204,891 9,83
10 20 17,362 224,179 10,58
