Проволочка измерительная предназначена для измерения среднего диаметра наружной резьбы, а также для измерения толщины зубьев и ширины впадин шлицевых валов и втулок с эвольвентным профилем. Это наиболее распростроненный метод контроля резьбы. Диаметр проволочек выбирают взависимости от шага резьбы.

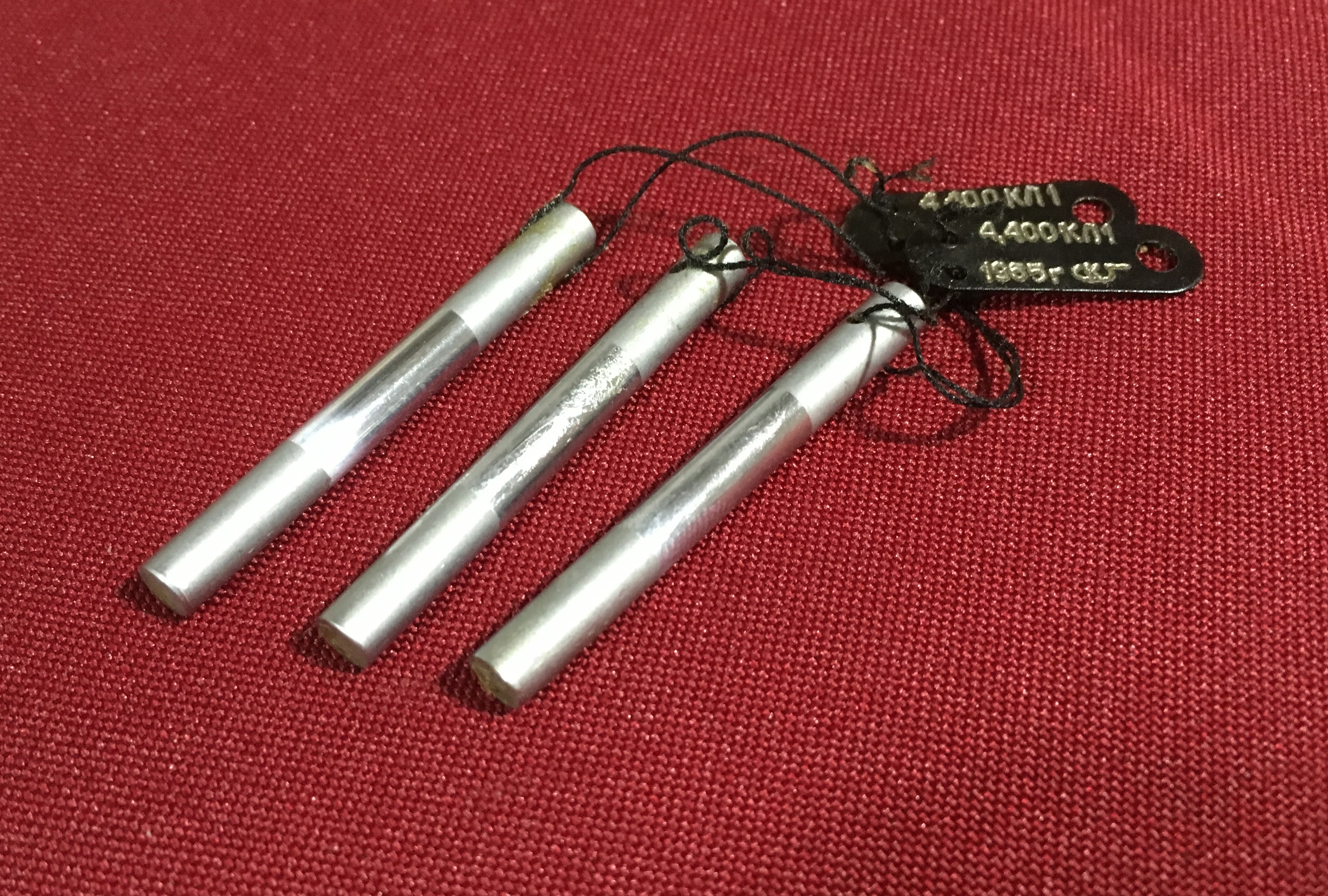

Проволочки и ролики выпускаются комплектами:из 3 штук одного типа с равными номинальными диаметрами – для измерения среднего диаметра наружных резьб и из 2 штук одного типа с равными номинальными диаметрами – для измерения параметров шлицевых соединений.
Диапазон номинальных диаметров:тип I от 0,115мм до 0,346мм; тип II от 0,346мм до 4,980мм, тип III от 4,980мм до 35,000мм. Класс точности – 1.
Проволочки и ролики выпускаются по ГОСТ 2475, следующих типов: I – проволочки гладкие, II – проволочки ступенчатые, III – ролики.
| Шаг |
Вид резьбы и угол профиля |
| метрическая α=60° |
| d предпочтительный |
d max. |
d min. |
| 0,075 |
0,045 |
0,054 |
— |
| 0,08 |
0,048 |
0,058 |
0,04 |
| 0,09 |
0,052 |
0,062 |
0,045 |
| 0,1 |
0,058 |
0,07 |
0,051 |
| 0,125 |
0,073 |
0,088 |
0,063 |
| 0,15 |
0,088 |
0,106 |
0,076 |
| 0,175 |
0,101 |
0,121 |
0,089 |
| 0,2 |
0,115 |
0,138 |
0,102 |
| 0,225 |
0,13 |
0,156 |
0,114 |
| 0,25 |
0,144 |
0,172 |
0,127 |
| 0,3 |
0,173 |
0,208 |
0,152 |
| 0,35 |
0,202 |
0,242 |
0,177 |
| 0,4 |
0,231 |
0,277 |
0,203 |
| 0,45 |
0,26 |
0,312 |
0,228 |
| 0,5 |
0,289 |
0,347 |
0,253 |
| 0,6 |
0,346 |
0,415 |
0,304 |
| 0,7 |
0,404 |
0,485 |
0,354 |
| 0,75 |
0,433 |
0,52 |
0,379 |
| 0,8 |
0,462 |
0,554 |
0,405 |
| 1 |
0,577 |
0,692 |
0,506 |
| 1,25 |
0,722 |
0,866 |
0,632 |
| 1,5 |
0,866 |
1,039 |
0,758 |
| 1,75 |
1,01 |
1,212 |
0,885 |
| 2 |
1,155 |
1,386 |
1,011 |
| 2,5 |
1,443 |
1,732 |
1,264 |
| 3 |
1,732 |
2,078 |
1,516 |
| 3,5 |
2,021 |
2,425 |
1,769 |
| 4 |
2,309 |
2,771 |
2,021 |
| 4,5 |
2,598 |
3,118 |
2,274 |
| 5 |
2,887 |
3,464 |
2,527 |
| 5,5 |
3,175 |
3,81 |
2,779 |
| 6 |
3,464 |
4,157 |
3,032 |
| Число шагов на длине 24,5мм |
Вид резьбы и угол профиля |
| унифицированная дюймовая α=60° |
| d предпочтительный |
d максимальный |
d минимальный |
| 80 |
0,183 |
0,22 |
0,161 |
| 72 |
0,204 |
0,245 |
0,179 |
| 64 |
0,229 |
0,275 |
0,201 |
| 56 |
0,262 |
0,314 |
0,23 |
| 48 |
0,306 |
0,367 |
0,268 |
| 44 |
0,333 |
0,4 |
0,292 |
| 40 |
0,367 |
0,44 |
0,321 |
| 36 |
0,407 |
0,488 |
0,357 |
| 32 |
0,458 |
0,55 |
0,402 |
| 28 |
0,524 |
0,629 |
0,459 |
| 27 |
0,543 |
0,652 |
0,475 |
| 24 |
0,611 |
0,733 |
0,535 |
| 20 |
0,733 |
0,88 |
0,642 |
| 18 |
0,815 |
0,978 |
0,713 |
| 16 |
0,917 |
1,1 |
0,803 |
| 14 |
1,048 |
1,258 |
0,917 |
| 13 |
1,128 |
1,354 |
0,988 |
| 12 |
1,222 |
1,466 |
1,07 |
| 11 1/2 |
1,275 |
1,53 |
1,116 |
| 11 |
1,333 |
1,6 |
1,167 |
| 10 |
1,467 |
1,76 |
1,284 |
| 9 |
1,629 |
1,955 |
1,426 |
| 8 |
1,833 |
2,2 |
1,605 |
| 7 |
2,095 |
2,514 |
1,834 |
| 6 |
2,444 |
2,933 |
2,139 |
| 5 |
2,933 |
3,52 |
2,567 |
| 4 1/2 |
3,259 |
3,911 |
2,852 |
| 4 |
3,666 |
4,399 |
3,209 |
| Число шагов на длине 24,5мм |
Вид резьбы и угол профиля |
| трубная цилиндрическая и коническая α=55°, дюймовая α=55° |
| d предпочтительный |
d максимальный |
d минимальный |
| 28 |
0,511 |
0,613 |
0,459 |
| 24 |
0,596 |
0,716 |
0,535 |
| 20 |
0,716 |
0,859 |
0,643 |
| 19 |
0,754 |
0,905 |
0,676 |
| 18 |
0,795 |
0,954 |
0,714 |
| 16 |
0,895 |
1,074 |
0,803 |
| 14 |
1,023 |
1,228 |
0,918 |
| 12 |
1,193 |
1,432 |
1,071 |
| 11 |
1,302 |
1,562 |
1,168 |
| 10 |
1,432 |
1,718 |
1,285 |
| 9 |
1,591 |
1,909 |
1,427 |
| 8 |
1,79 |
2,148 |
1,606 |
| 7 |
2,045 |
2,454 |
1,835 |
| 6 |
2,387 |
2,846 |
2,141 |
| 5 |
2,864 |
3,437 |
2,569 |
| 4 1/2 |
3,182 |
3,818 |
2,854 |
| 4 |
3,579 |
4,295 |
3,211 |
| 3 1/2 |
4,091 |
4,909 |
3,67 |
| 3 1/4 |
4,406 |
5,287 |
3,952 |
| 3 |
4,773 |
5,728 |
4,281 |
| 2 7/8 |
4,98 |
5,976 |
4,467 |
| 2 3/4 |
5,207 |
6,248 |
4,672 |
| 2 5/8 |
5,454 |
6,545 |
4,893 |
| 2 1/2 |
5,727 |
6,872 |
5,137 |
