ГЛУБИНОМЕРЫ МИКРОМЕТРИЧЕСКИЕ ГОСТ 7470-92

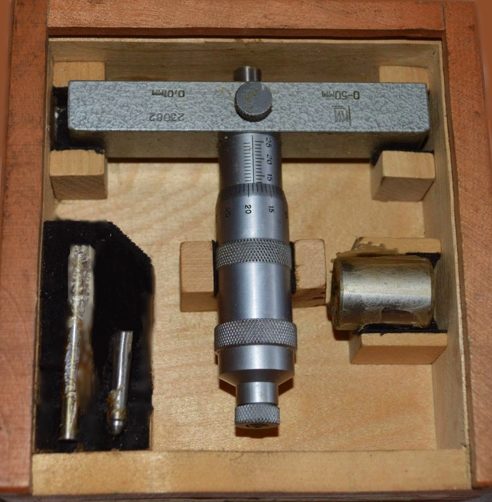

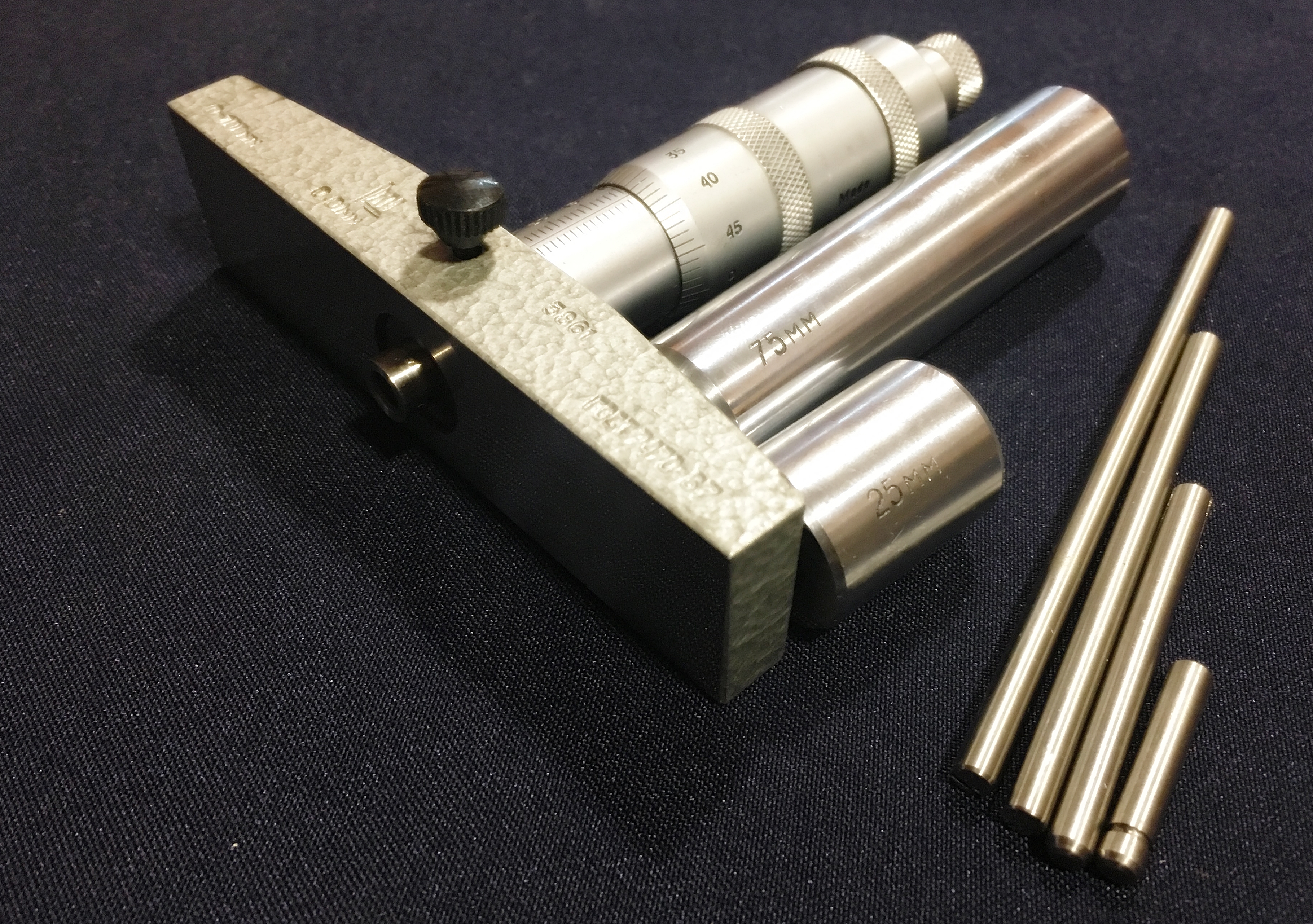

ГЛУБИНОМЕР МИКРОМЕТРИЧЕСКИЙ ГМ-100



Верхний предел измерений микрометрических глубиномеров 100-300мм устанавливается с помощью сменных измерительных стержней. Широкая измерительная поверхность основания и сменные измерительные стержни малого сечения обеспечивают устойчивость и возможность производить измерения глубин в отверстиях и пазах небольших размеров.

Глубиномеры изготавливаются:

— микрометрические, с отсчетом по шкалам стебля и барабана (ГМ);
— цифровые, с отсчетом по электронному цифровому устройству (ГМЦ).

Технические характеристики глубиномеров
Модель Диапазон измерений, мм Цена деления ГМ Цена деления ГМЦ Погрешность ГМ Погрешность ГМЦ Количество измерительных стержней, шт

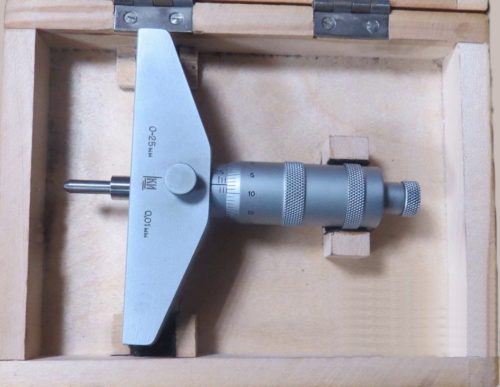

 ГМ-25  ГМЦ-25 0-25 0,01 0,001 +/-0,004 +/-0,004 1
 ГМ -50  ГМЦ -50 0-50 0,01 0,001 +/-0,004 +/-0,005 2
 ГМ -75  ГМЦ -75 0-75 0,01 0,001 +/-0,006 +/-0,006 3
 ГМ -100  ГМЦ -100 0-100 0,01 0,001 +/-0,006 +/-0,006 4
 ГМ -150  ГМЦ -150 0-150 0,01 0,001 +/-0,007 +/-0,007 6
 ГМ -200  ГМЦ -200 0-200 0,01 0,001 +/-0,008 +/-0,007 8
 ГМ -300  ГМЦ -300 0-300 0,01 0,001 +/-0,010 +/-0,008 12

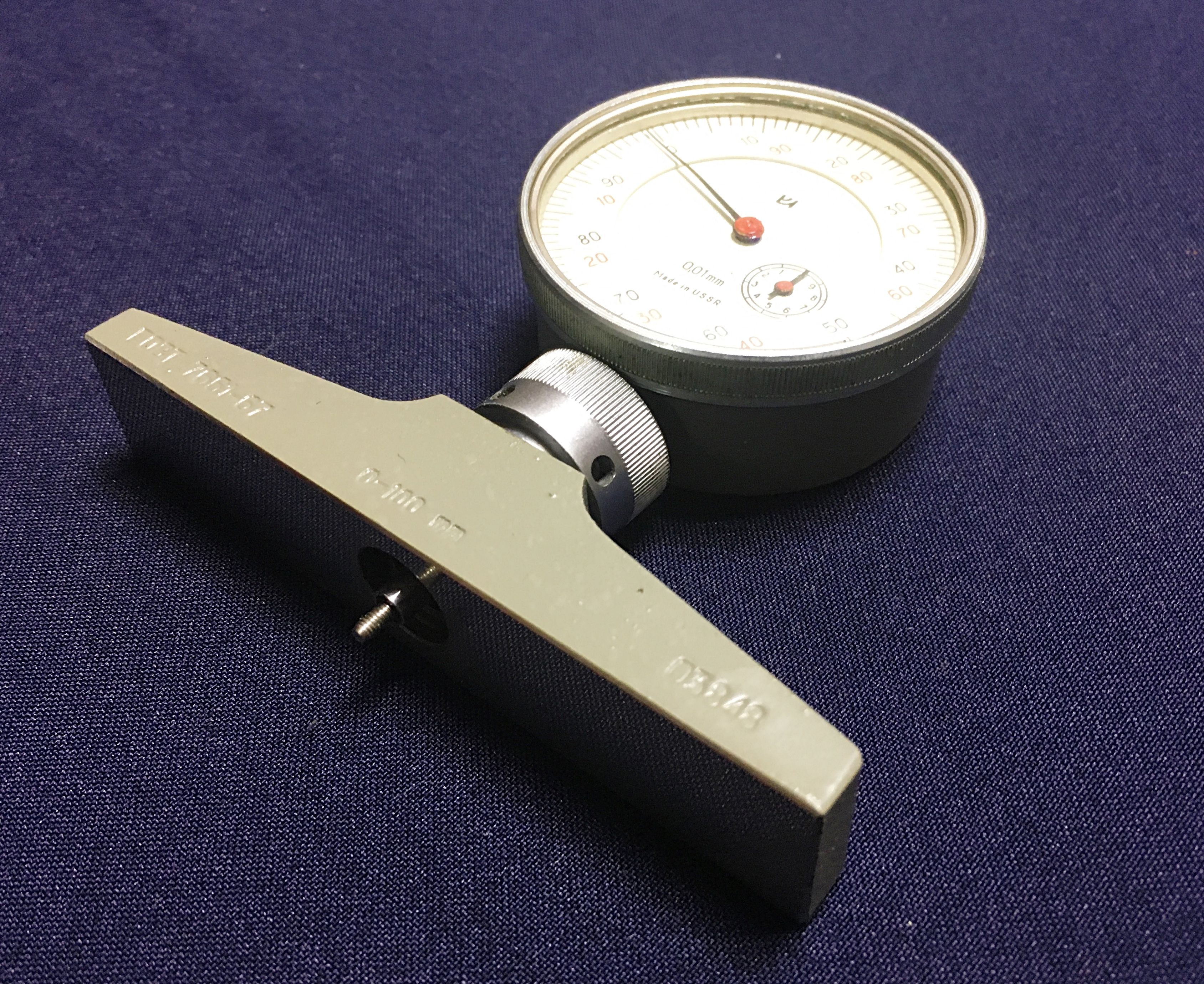

ГЛУБИНОМЕР ИНДИКАТОРНЫЙ ГИ-100




Индикаторные глубиномеры предназначены для измерения глубины пазов, отверстий, высоты уступов и т.п. Пределы измерений от 0 до 100мм, что обеспечивается индикатором с пределом измерений от 0 до 10мм и сменными стержнями, которые выбирают в зависимости от контролируемого размера. Установка глубиномера производится по концевым мерам длины. Окончательная установка глубиномера производится путем доводки ободка индикатора до совпадения стрелки с нулевым штрихом (желательно в начале второго оборота).

Технические характеристики индикаторных глубиномеров
Модель
Диапазон измерений, мм
Цена деления, мм
Длина, мм
Погрешность, мм
 Глубиномер ГИ-10
0-10
0,01
d9,5
+/-0,020
 Глубиномер ГИ-100
0-100
0,01
100 (80)
+/-0,012
0-100
0,001
80 +/-0,009

Что такое глубиномеры?

Ни одно производство в настоящее время не может обойтись без измерительных приборов. А такие отрасли промышленности, как производство станков и различных приборов, требуют обязательного участия особо точных измерительных приборов. В качестве последних выступают глубиномеры, поставляемые нами. С помощью этой статьи Вы узнаете о видах таких измерительных приборов, где они используются и где лучше приобрести их.
Глубиномеры – измерительные приборы высокой точности, предназначенные для определения глубины пазов, зазоров, высоты уступов. С быстрым развитием технологий в разных сферах появилось несчитанное количество сложных деталей, производство которых просто невозможно без применения глубиномеров.

Разновидности

Производство глубиномеров по всемирно признанной классификации подразделяется на три вида, которые между собой отличаются принципом измерения:
• Штангенглубиномер. Внешне этот прибор напоминает всем известный штангенциркуль, но на нем отсутствуют подвижные губки. Такие глубиномеры
состоят из рамы, на которую нанесены измерительные отметки и штанги с измерительной поверхностью. Все части прибора – матово-хромовые, что удобно при проведении измерений, так как не возникает отсвечивания от поверхности измерительного прибора. Измерение происходит после погружения штанги инструмента в измеряемое отверстие.
• Микрометрические глубиномеры представляют собой измерительный стержень, винт с делениями и стебля. Принцип расчета измерения заключается в пропорции угла поворота винта и перемещения самого стебля. Используют для измерений глубин и высот не более 300 мм.
• Индикаторные глубиномеры – измерительный прибор с наименьшей погрешностью, проводит измерения пазов, выступов до 100 мм, благодаря индикатору часового действия. Состоит из наборов сменных стрежней, которые выполнены из высокопрочного материала.

Глубиномеры производство и сфера применения

• Машиностроение;
• приборостроение;
• производство военной техники;
• прочие сферы.
