ШТАНГЕНГЛУБИНОМЕРЫ ГОСТ 162-90

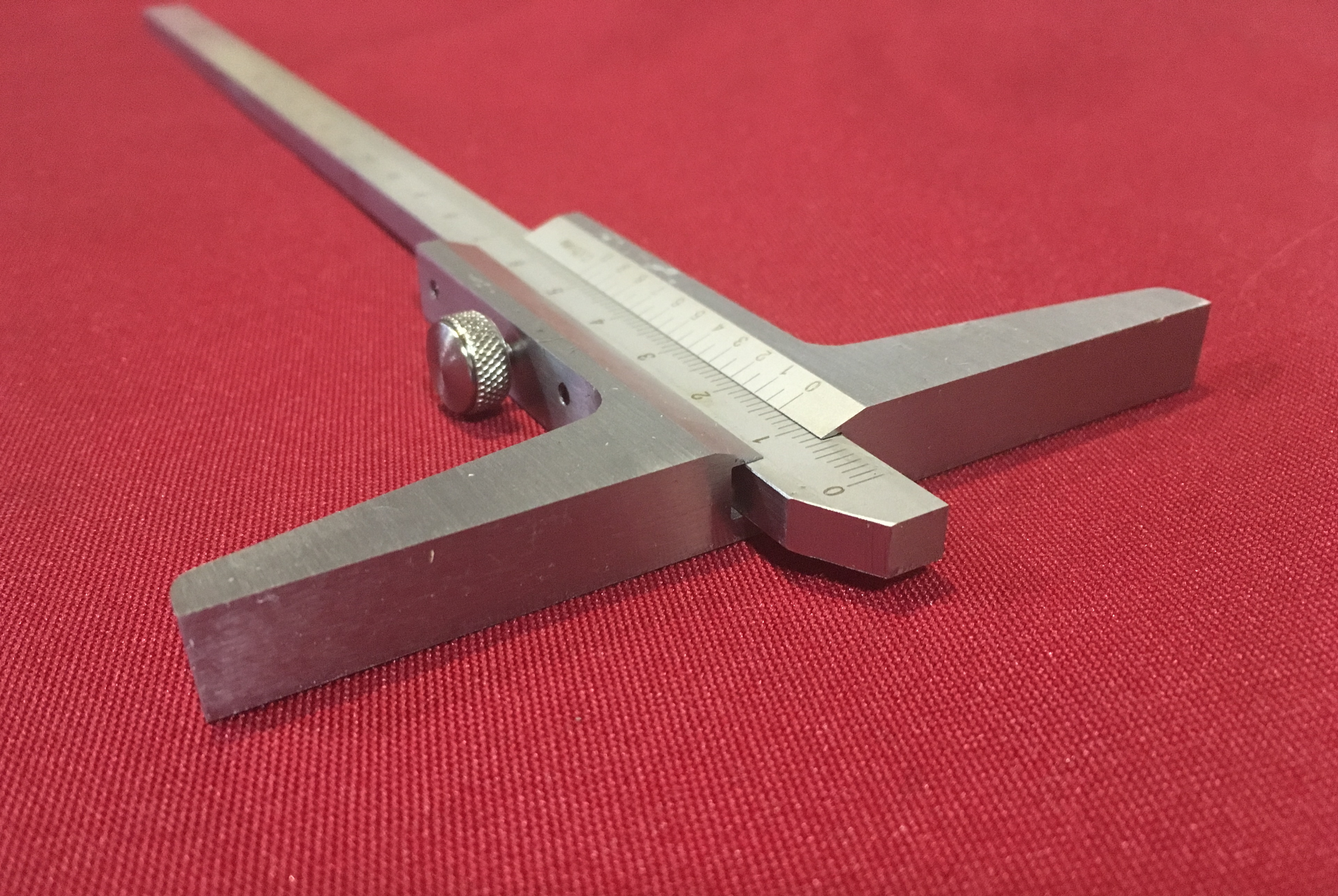

Штангенглубиномер ШГ
Штангенглубиномеры предназначены для измерения глубин с высокой точностью. Инструмент подразделяют на следующие виды:
1) Нониусные штангенглубиномеры нониусные типа ШГ, в них размеры зачитывают по нониусной шкале.

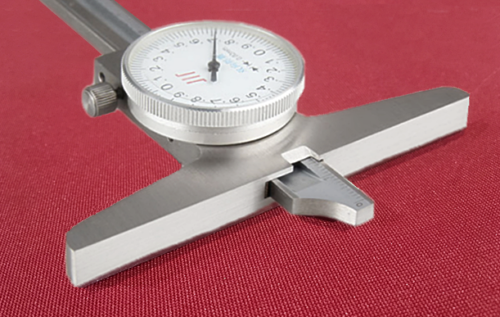

2) Стрелочные штангенглубиномеры типа ШГС, замеры зачитывают по стрелочному индикатору.

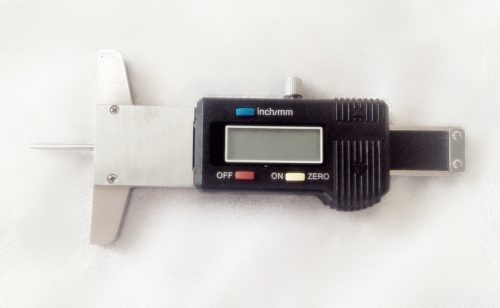

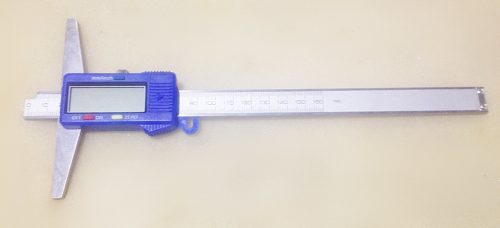

3) Цифровые штангенглубиномеры типа ШГЦ, типа ШГЗЦ показания снимают по цифровому устройству
4) Цифровые штангенглубиномеры для труднодоступных канавок типа ШГЗ с зацепом
Модель |
Диапазон измерений, мм |
Цена деления ШГ, мм |
Цена деления ШГЦ, ШГК, мм |
Погрешность ШГ, мм |
Погрешность ШГЦ, ШГК, мм |
ШГ |
ШГС |
ШГЦ |
|
|
ШГЦ-30 |
0-30 |
|
0,01 |
|
±0,02 |
ШГ-150 |
ШГК-150 |
ШГЦ-150 |
0-150 |
0,02/0,05 |
0,01/0,02 |
±0,05 |
±0,03 |
ШГ-160 |
|
|
0-160 |
0,1/0,05/0,02 |
|
±0,05 |
|
ШГ-200 |
ШГК-200 |
ШГЦ-200 |
0-200 |
0,1/0,05/0,02 |
0,01/0,02 |
±0,05 |
±0,03 |
ШГ-250 |
|
ШГЦ-250 |
0-250 |
0,1/0,05/0,02 |
0,01 |
±0,05 |
±0,03 |
ШГ-300 |
ШГК-300 |
ШГЦ-300 |
0-300 |
0,1/0,05/0,02 |
0,01/0,02 |
±0,05 |
±0,04 |
ШГ-400 |
|
ШГЦ-400 |
0-400 |
0,1/0,05/0,02 |
0,01 |
±0,05 |
±0,04 |
ШГ-500 |
|
ШГЦ-500 |
0-500 |
0,1/0,05/0,02 |
0,01 |
±0,05 |
±0,05 |
ШГ-600 |
|
ШГЦ-600 |
0-600 |
0,02 |
0,01 |
±0,06 |
±0,05 |
ШГ-630 |
|
|
0-630 |
0,1/0,05/0,02 |
|
±0,05 |
|
|
|
ШГЦ-750 |
0-750 |
|
0,01 |
|
±0,05 |
ШГ-1000 |
|
ШГЦ-1000 |
0-1000 |
0,1/0,05/0,02 |
0,01 |
±0,07 |
±0,07 |

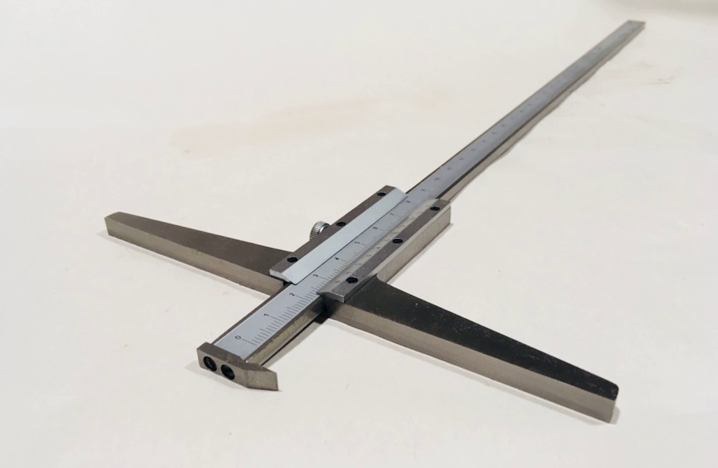

Штангенглубиномер ШГЗ-200
ШГЗ- с отсчетом по нониусу;
ШГЗЦ — с электронным цифровым отсчетным устройством.
Измерительная поверхность штангенглубиномера значительно больше измерительной поверхности штанги, что придает устойчивость штангенглубиномеру при измерении, а зацеп позволяет дополнительно закрепиться в пазах и выемках при измерении глубин до них.
Модель |
Диапазон измерений, мм |
Цена деления ШГЗ, мм |
Цена деления ШГЗЦ, мм |
Погрешность ШГЗ, мм |
Погрешность ШГЗЦ, мм |
ШГЗ |
ШГЗЦ |
ШГ3-150 |
ШГЗЦ-150 |
0-150 |
0,05 |
0,01 |
±0,05 |
±0,03 |
ШГ3-160 |
ШГЗЦ-160 |
0-160 |
0,05 |
0,01 |
|
±0,03 |
ШГ3-200 |
ШГЗЦ-200 |
0-200 |
0,02/0,05 |
0,01 |
±0,04/±0,05 |
±0,03 |
ШГЗ-250 |
ШГЗЦ-250 |
0-250 |
0,05 |
0,01 |
±0,05 |
±0,03 |
ШГ3-300 |
ШГЗЦ-300 |
0-300 |
0,02/0,05 |
0,01 |
±0,04/±0,06 |
±0,04 |
ШГЗ-400 |
ШГЗЦ-400 |
0-400 |
0,02/0,05 |
0,01 |
±0,05 |
±0,04 |
ШГЗ-450 |
|
0-450 |
0,02/0,05 |
|
±0,05/±0,07 |
|
ШГ3-500 |
ШГЗЦ-500 |
0-500 |
0,02/0,05 |
0,01 |
±0,05 |
±0,05 |
ШГ3-600 |
ШГЗЦ-600 |
0-600 |
0,02/0,05 |
0,01 |
±0,05 |
±0,05 |
ШГ3-630 |
|
0-630 |
0,05 |
|
±0,05 |
|
|
ШГЗЦ-750 |
0-750 |
|
0,01 |
|
±0,05 |
ШГ3-1000 |
ШГЗЦ-1000 |
0-1000 |
0,05 |
0,01 |
±0,07 |
±0,07 |

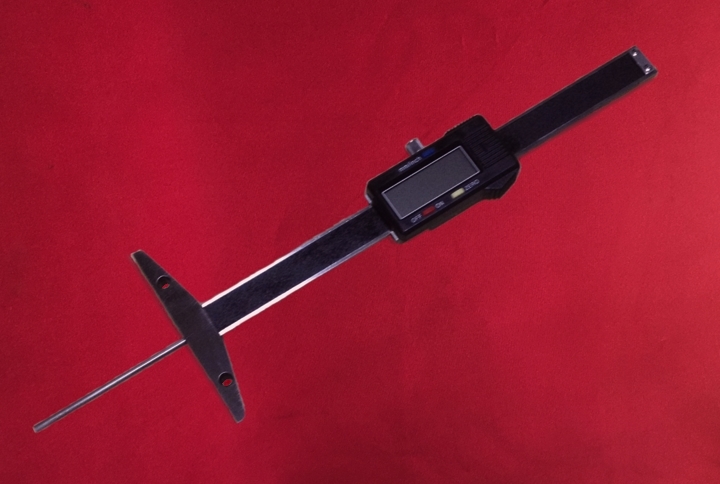

Штангенглубиномер ШГЦТ
ШТАНГЕНГЛУБИНОМЕРЫ ЦИФРОВЫЕ С ТОНКИМ СТЕРЖНЕМ
Технические характеристики цифровых глубиномеров с тонким стержнем |
Модель |
Диапазон измерений, мм |
Погрешность +/- |
Цена деления |
ШГЦТ-150 |
0-150 |
0,03 |
0,0 1 |
