ШТАНГЕНРЕЙСМАСЫ ГОСТ 164-90

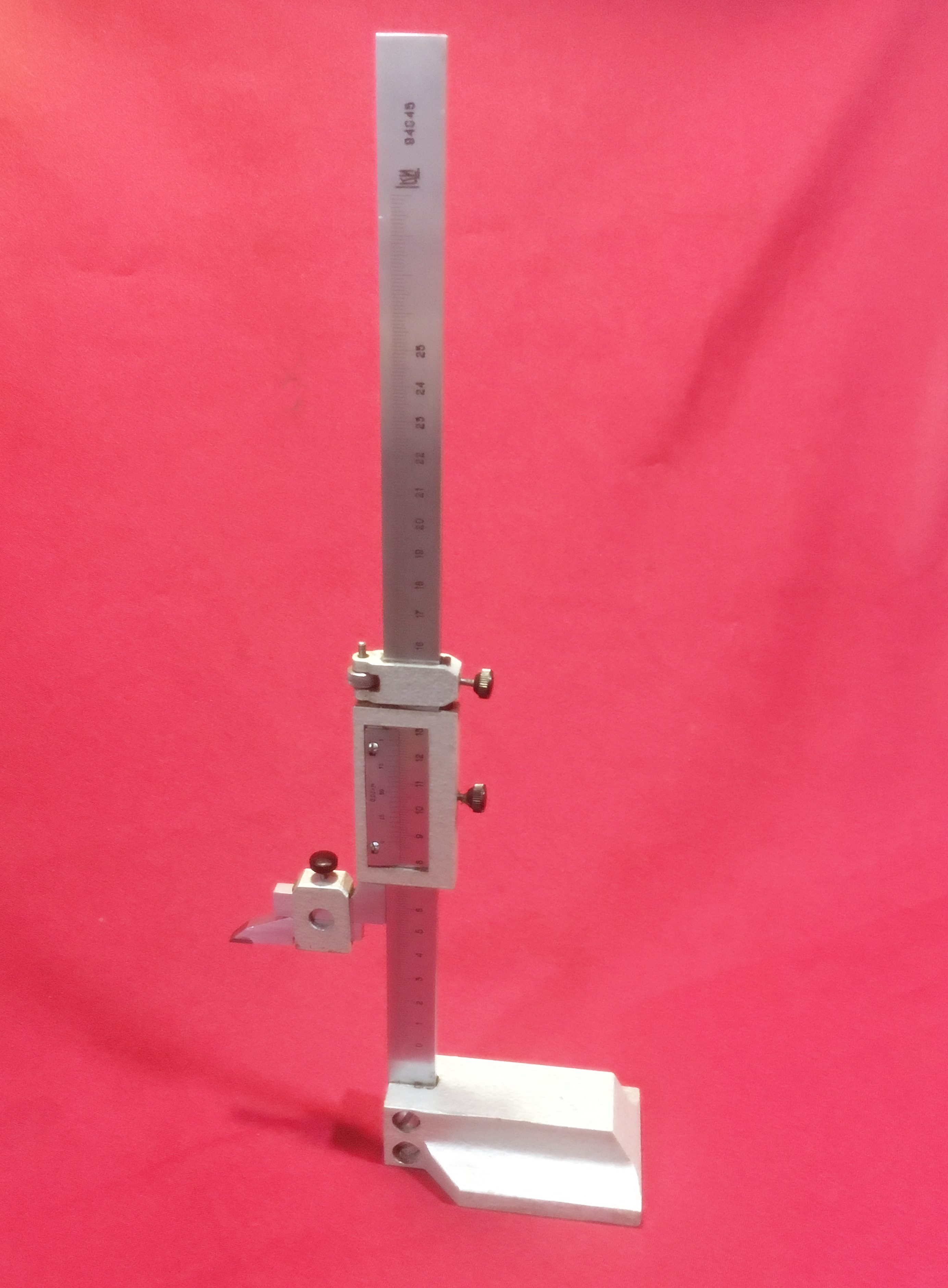

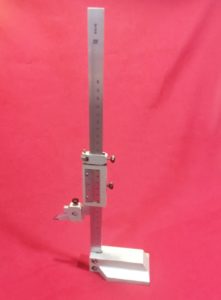

Штангенрейсмас ШР-250

Штангенрейсмасы предназначены для измерения высоты и разметки различных деталей. На штанге инструмента нанесена миллиметровая шкала. Вдоль штанги перемещается рамка, к которой прикреплена разметочная или измерительная ножки. Отсчет показаний производится по нониусу, по круговой шкале индикатора или по электронному прибору взависимости от типа штангенрейсмаса. При подготовке инструмента к работе, надо при сборке установить ножку в державке ниже губки рамки. Иначе ошибка показаний будет равна сумме толщин ножки и губки рамки. Штангенрейсмасы повышенной точности снабжены разметочной ножкой с твердым сплавом.
Штангенрейсмасы изготавливают следующих типов:
ШР — с отсчетом по нониусу
ШРК — с отсчетным устройством по круговой шкале
ШРЦ — с электронным цифровым устройством
Модель штангенрейсмаса Диапазон измерений, мм Цена деления нониусного, мм Цена деления стрелочного, мм Цена деления цифрового, мм Погрешность нониусного, мм Погрешность стрелочного, мм Погрешность, для класса точности 1;2 цифрового, мм
нониусного стрелочного цифрового
ШР-200* ШРК-200* ШРЦ-200* 0-200 0,02; 0,05 0,01; 0,02 0,01 ±0,03; ±0,05 ±0,03 ±0,03
ШР-250 ШРК-250 ШРЦ-250 0-250 0,05 0,02; 0,05 0,01 ±0,05 ±0,03; ±0,05 ±0,03; ±0,05
ШР-300* ШРК-300* ШРЦ-300* 0-300 0,02; 0,05 0,01; 0,02 0,01 ±0,04; ±0,06 ±0,04 ±0,04
ШР-400 ШРК-400 ШРЦ-400 40-400 0,05 0,05 0,01 ±0,05 ±0,05 ±0,04; ±0,06
ШР-500* ШРК-630 ШРЦ-500* 0-500 0,02; 0,05 0,05 0,01 ±0,05; ±0,07 ±0,10 ±0,05
ШР-600* ШРЦ-600* 0-600 0,02; 0,05 0,01 ±0,05; ±0,08 ±0,05
ШР-630 ШРЦ-630 60-630 0,05; 0,10 0,01 ±0,05; ±0,10 ±0,05; ±0,07
ШР-1000 ШРЦ-1000* 0-1000 0,02; 0,05 0,01 ±0,07; ±0,10 ±0,07
ШР-1000* ШРЦ-1000 100-1000 0,05; 0,10 0,01 ±0,10 ±0,07; ±0,09
ШРЦ-1500* 0-1500 0,01 ±0,11
ШР-1600 600-1600 0,1 ±0,15
ШР-2500 1500-2500 0,1 ±0,2

* Данные для инструмента импортного производства
