ИНДИКАТОРЫ ЧАСОВОГО ТИПА ИЧ ГОСТ 577-68, ТУ 2-034-611-84

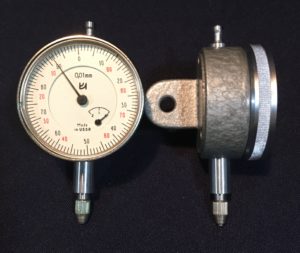

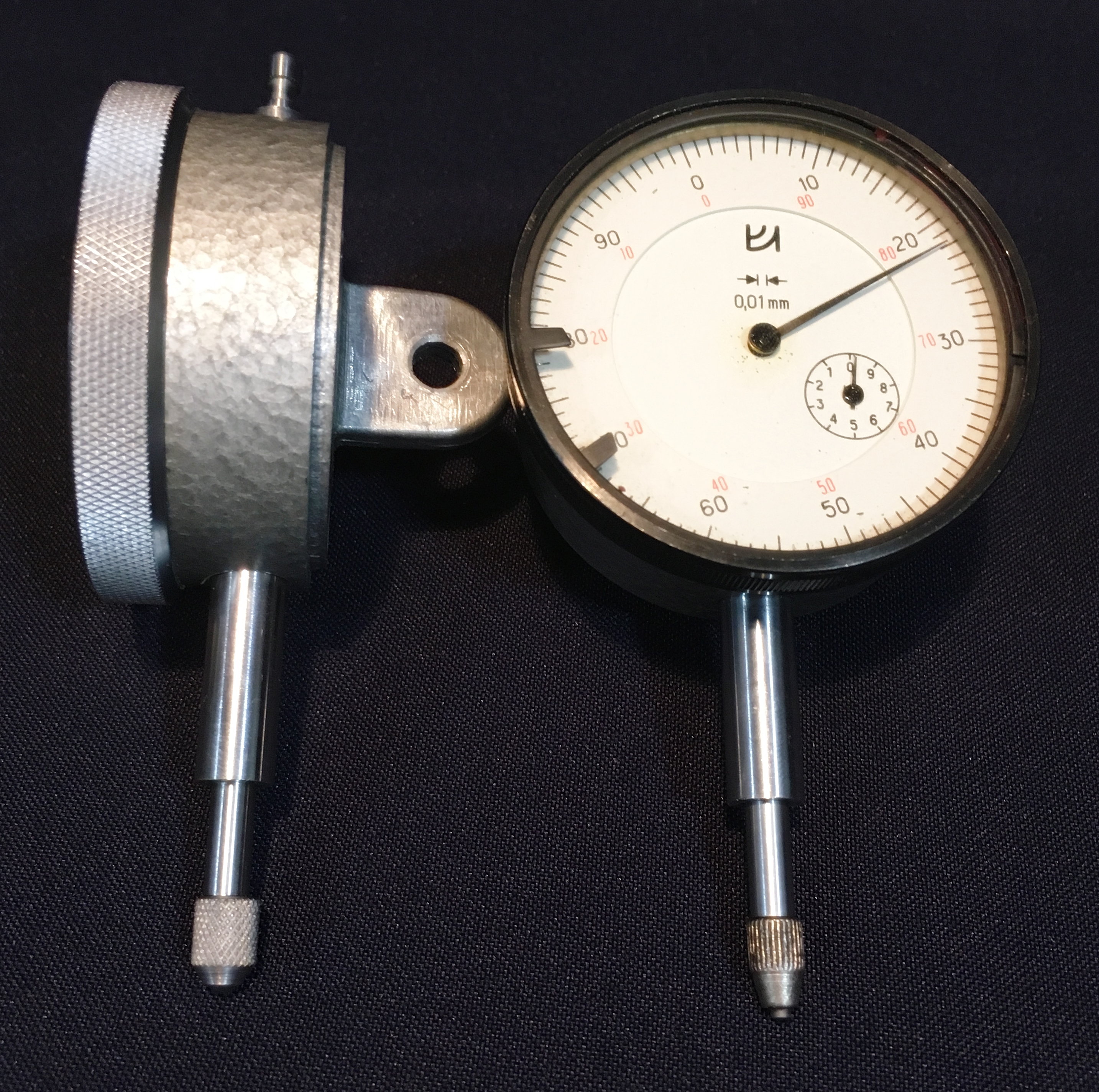

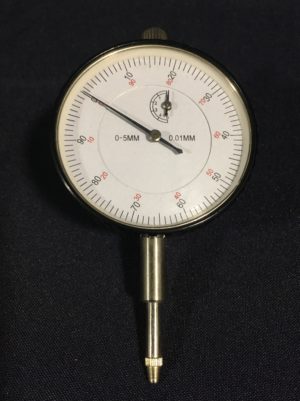

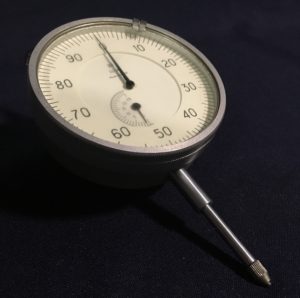

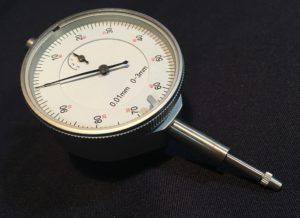

Индикаторы ИЧ-10
Часовые индикаторы предназначены для контроля линейных размеров и отклонений формы и расположения поверхностей. Главным образом эти приборы используются для относительных измерений. Индикаторы часового типа наиболее широко используются в измерительных приборах общего и специального назначения в качестве отсчетного устройства. Присоединительный диаметр-8 мм. Измерительный стержень перемещается параллельно шкале.
Наибольший диаметр индикатора не превышает: 42мм — для индикаторов с диапазоном измерения 0-2 мм; 60мм — для индикаторов с диапазоном измерения 0-3, 0-5, 0-10 мм; 100мм — для индикаторов с диапазоном измерения 0-25 мм и выше.
| Модель |
Диапазон измерений |
Цена деления,мм |
Погрешность,мм, кл.т.0/кл.т.1 |
| Индикатор ИЧ 01 |
0-1 |
0,001 |
±0,005 |
| Индикатор ИЧ 02 |
0-2 |
0,01 |
±0,01 / ±0,012 |
| Индикатор ИЧ 03 |
0-3 |
0,01 |
±0,014 |
| Индикатор ИЧ 05 |
0-5 |
0,01 |
±0,016 |
| Индикатор ИЧ 10 |
0-10 |
0,01 |
±0,015 / ±0,020 |
| Индикатор ИЧ 25 |
0-25 |
0,01 |
±0,022 / ±0,030 |

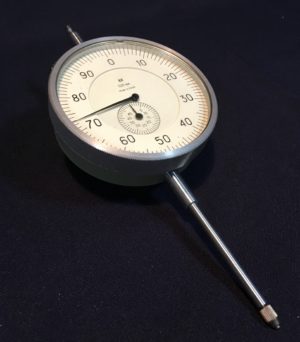

| Индикатор ИЧ 50 |
0-50 |
0,01 |
±0,04 |
| Индикатор ИЧ100 |
0-100 |
0,01 |
±0,05 |

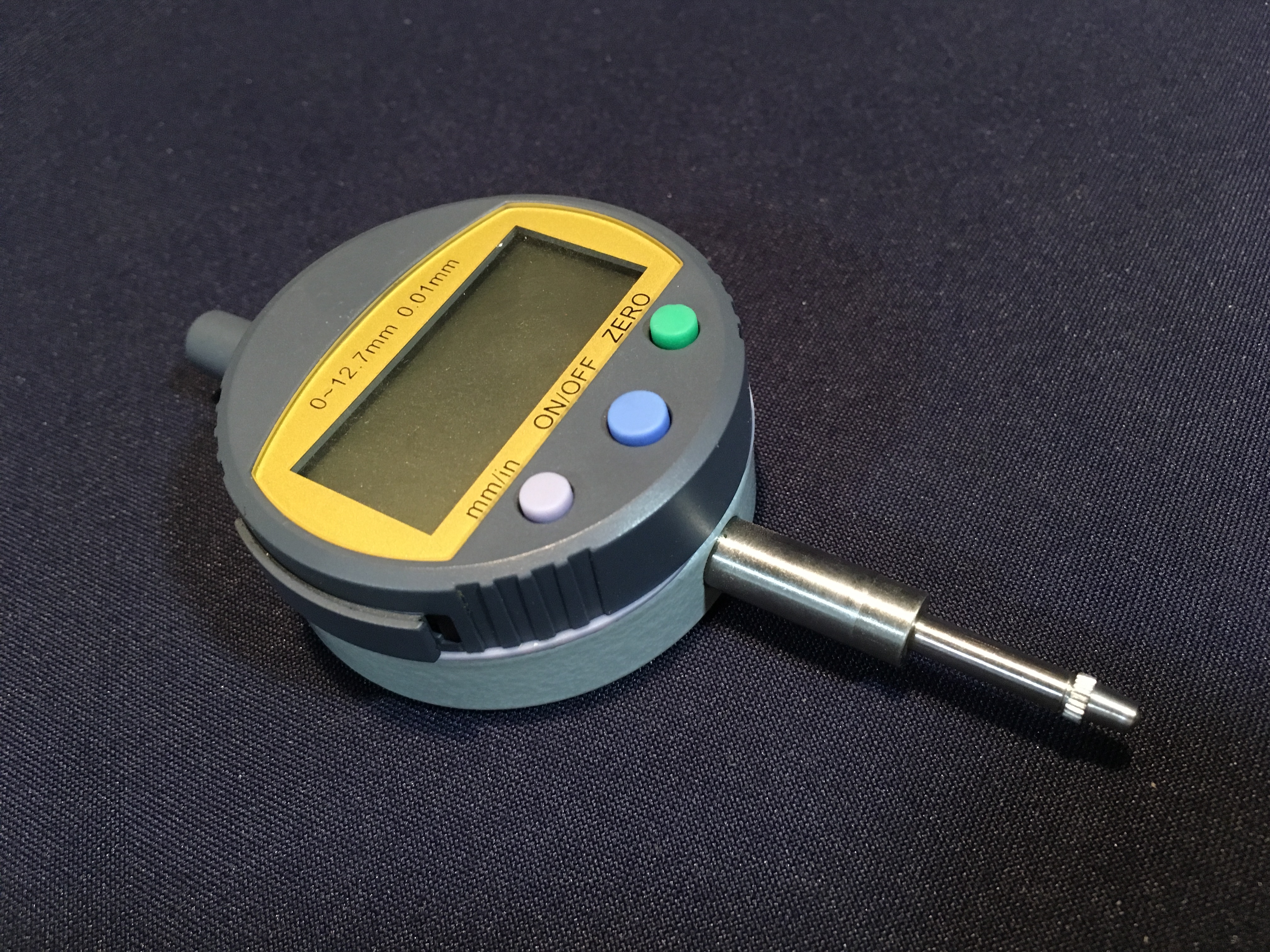

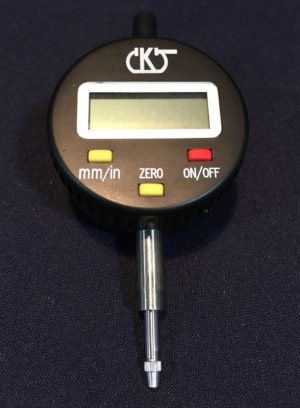

Индикатор ИЧЦ-12,7
Индикаторы предназначены для измерений размеров, контроля отклонений. Главным отличием данных индикаторов от рычажно-механических приборов является наличие цифровой отсчетной системы, что позволяет проводить измерения во всем диапазоне с высокой точностью. Крепят инструмент за цилиндрическую втулку d 8мм. Индикаторы могут устанавливать в штативы,стойки и в различные измерительные приспособления.
| Модель |
Диапазон измерений |
Цена деления,мм |
Погрешность,мм, |
| Индикатор ИЧЦ 10 |
0-10 |
0,001 / 0,01 |
±0,007 / ±0,020 |
| Индикатор ИЧЦ 12,7 |
0-12,7 |
0,001 / 0,01 |
±0,004 / ±0,020 |
| Индикатор ИЧЦ 25 |
0-25 |
0,01 |
±0,030 |
| Индикатор ИЧЦ 30 |
0-30 |
0,01 |
±0,030 |
| Индикатор ИЧЦ 50 |
0-50 |
0,001 / 0,01 |
±0,006/ ±0,030 |
| Индикатор ИЧЦ100 |
0-100 |
0,01 |
±0,030 |

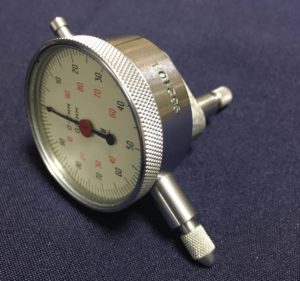

Индикатор ИТ 02
Индикаторы торцевые ИТ выпускают с перемещением измерительного стержня перпендикулярно шкале. Крепят индикаторы либо за присоединительную гильзу диаметром 8h7, либо за ушко толщиной 5 мм с присоединительным отверстием диаметром 5 мм.
| Модель |
Диапазон измерений |
Цена деления,мм |
Погрешность,мм, |
| Индикатор ИТ 02 |
0-2 |
0,01 |
±0,014 |
| Индикатор ИТ 03 |
0-3 |
0,01 |
±0,014 |

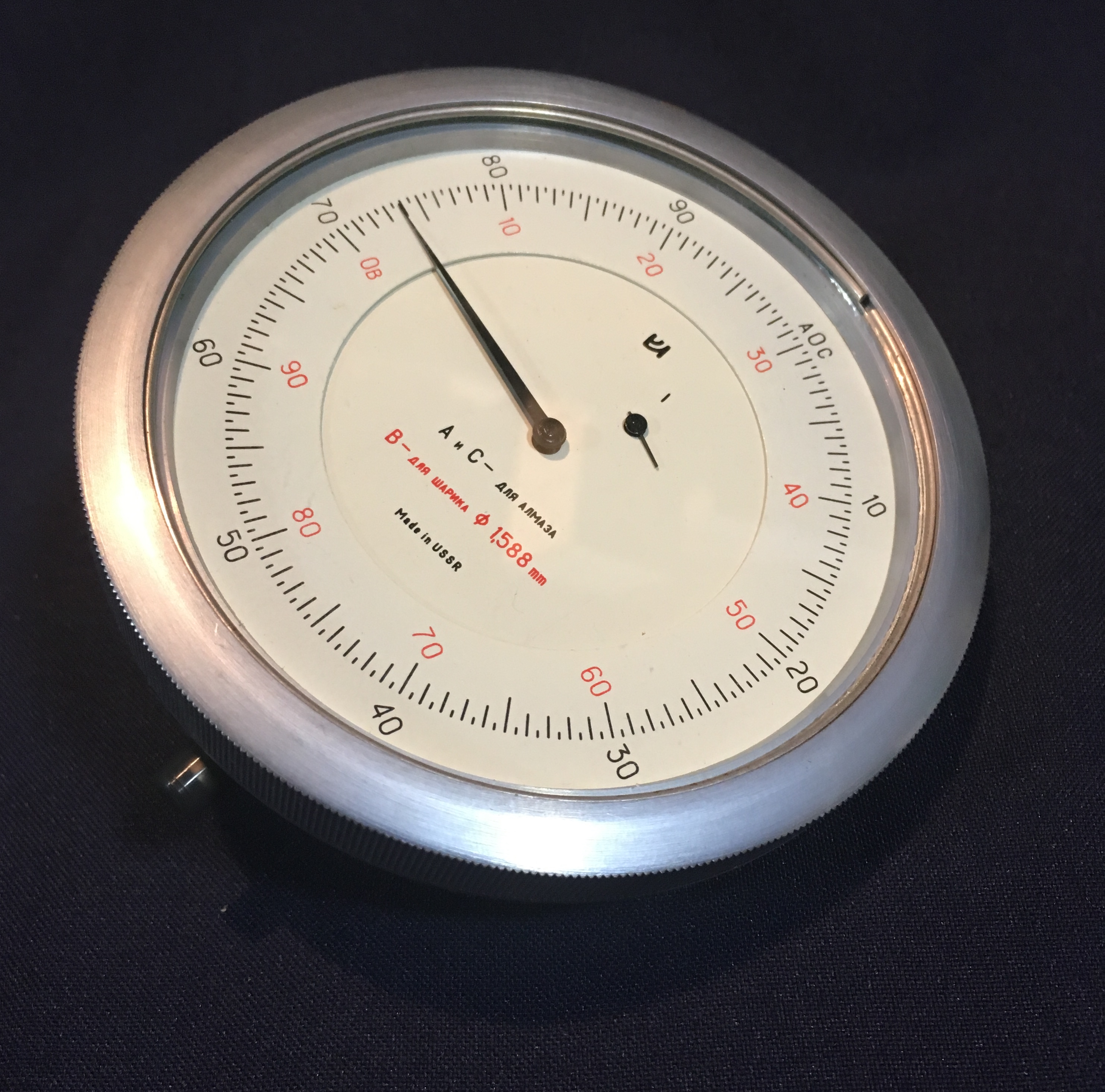

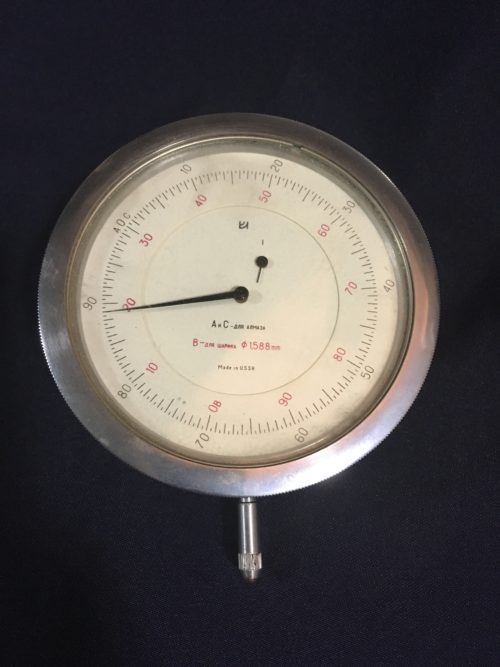

Индикатор 1 ИЧТ
Индикаторы используют в приборах для измерения твердости металлов и сплавов по методу Роквелла в качестве отсчетного устройства.
| Модель |
Цена деления,мм |
Наибольшая разность погрешностей прямого хода индикатора |
Размах показаний индикатора не более ,мм |
| в пределах рабочего участка шкалы |
в пределах нормированного участка шкалы |
| Индикатор 1 ИЧТ |
0,01 |
0,01 |
0,005 |
0,003 |
| Индикатор 2 ИЧТ |
0,01 |
0,01 |
0,005 |
0,003 |
| Индикатор 3 ИЧТ |
0,005 |
0,005 |
0,003 |
0,002 |

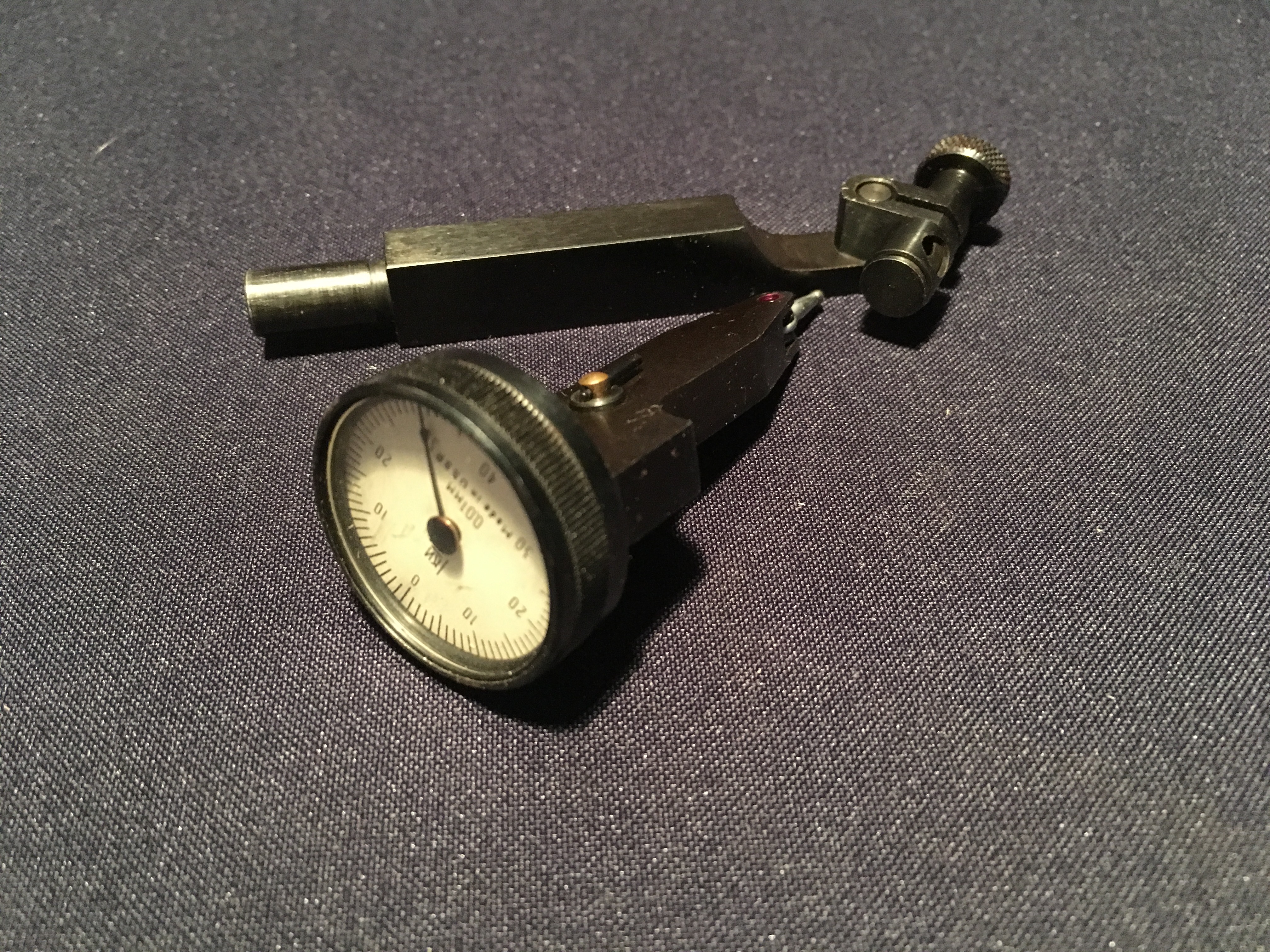

Индикатор ИРТ
ИНДИКАТОРЫ РЫЧАЖНО-ЗУБЧАТЫЕ ТИПА ИРТ И ТИПА ИРБ ГОСТ 5584-75
Индикаторы предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Прибор возможно использовать в труднодоступных местах и в случаях, требующих малого измерительного усилия. Комплектуется державкой для удобства измерения в труднодоступных местах, переходной втулкой с наружным d 8 мм для крепления в стойках или штативах. Рычажно-зубчатые индикаторы должны изготовляться двух типов:
* ИРБ-боковые со шкалами, параллельными оси измерительного рычага в среднем по ложении;
* ИРБЦ — индикаторы рычажно-зубчатые цифрового типа;
* ИРТ-торцевые со шкалами, перпендикулярными к оси измерительного рычага в нем положении и к плоскости его поворота.
| Модель |
Предел измерений, мм |
Цена деления,мм |
Погрешность |
| Индикатор ИРБ-0,02 |
0-0,2 |
0,002 |
±0,003 |
| Индикатор ИРБ-0,12 |
0-0,12 |
0,001 |
±0,003 |

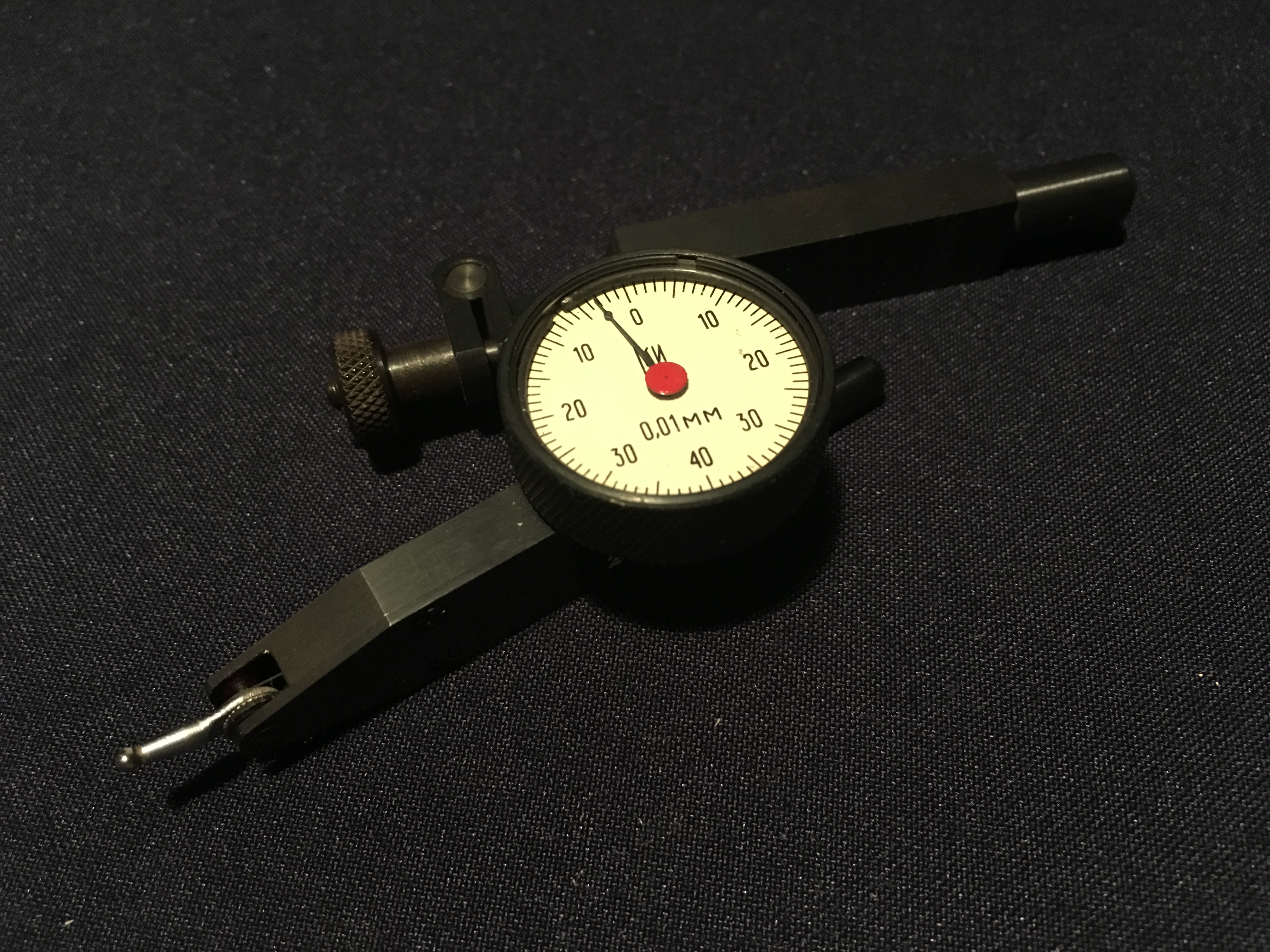

| Индикатор ИРБ-0,8 |
0-0,8 |
0,01 |
±0,010 |
| Индикатор ИРБЦ |
-0.5…+0.5 |
0,01 |
±0,020 |
| Индикатор ИРТ |
-1.6…+1.6 |
0,01 |
±0,020 |

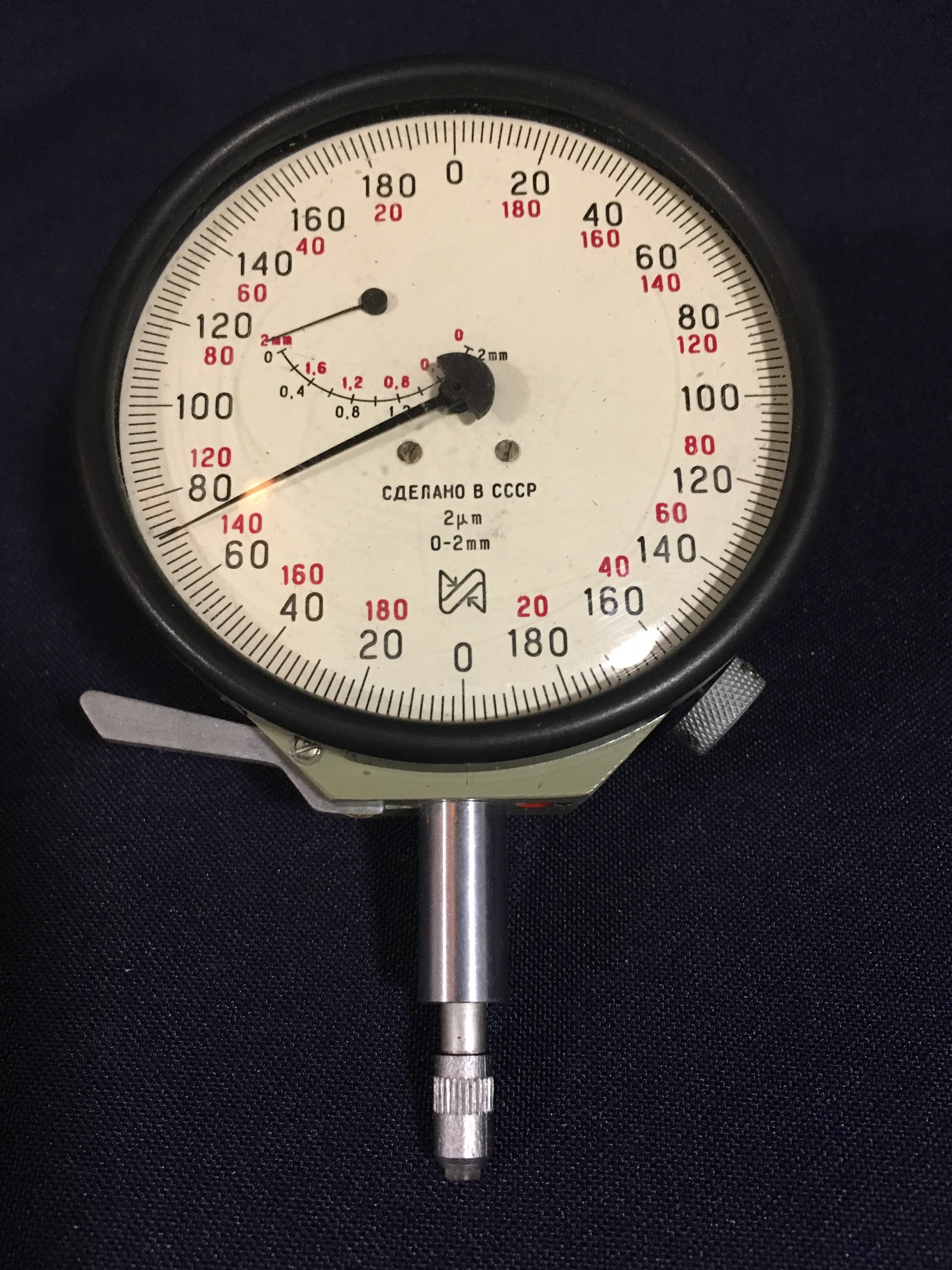

Индикатор 2МИГ
Многооборотные индикаторы имеют увеличенное количество оборотов, вледствие чего верхний предел измерения у него равен 1 и 2мм.
Индикаторы типа МИГ предназначены для линейных измерений методом непосредственной оценки или методом сравнения с мерой. Крепятся в стойках и в различных измерительных приборах, приспособлениях с присоединительным d8 мм. Установка индикатора на ноль осуществляется поворотом механизма относительно корпуса с помощью расположенного снизу винта.
* Индикатор 1 МИГ модель 05101;
* Индикатор 2 МИГ модель 05102.
| Модель |
1МИГ кл.0 |
1МИГ кл.1 |
2МИГ кл.0 |
2МИГ кл.1 |
| Диапазон измерений, мм |
1 |
1 |
2 |
2 |
| Цена деления, мм |
0,001 |
0,002 |
| Пределы допускаемой погрешности, дел.: |
| на участке 200 делений |
1,5 |
2 |
1,5 |
2 |
| на всем диапазоне |
2 |
2,5 |
2 |
2,5 |
| Размах показаний, дел. |
1/2 |
2/3 |
1/2 |
2/3 |
| Вариация показаний, дел. |
1 |
1,5 |
1 |
1,5 |
| Измерительное усилие, Н, не более |
2 |
2 |
2 |
2 |
Индикаторы предназначены для настройки узлов станков.
Выпускают индикаторы типа ИЧС в двух модификациях:
1) для станков 3А423- 1ИЧС
2) для станков ХШ-132- 2ИЧС.
| Модель |
Предел измерений |
Цена деления,мм |
Погрешность,мм |
| Индикатор 1 ИЧС |
-0.5…+0.5 |
0,1 |
±0,010 |
| Индикатор 2 ИЧС |
0-5 |
0,01 |
±0,015 |
Индикаторы
Сегодня трудно себе представить любое производство, промышленность любой сферы без применения такого прибора как измерительные индикаторы. Изучив данную статью, вам станет ясно, для чего используется данный прибор, какие его виды бывают, и где лучше приобрести этот инструмент.
Индикатор измерительный – прибор механического принципа действия, оснащенный стрелочным элементом, благодаря которому проверяется, измеряется множество показателей, а именно:
• диаметра изделия;
• длины предмета;
• проверяется форма изделия;
• проверяется прямолинейность изделия;
• проверка плоскости детали и прочее.
Индикаторы различных видов
Классификация измерительных индикаторов построена на принципах действия этих измерительных приборов. Таким образом, выделяют 4 вида таких измерительных приборов, как индикаторы, производством которых мы занимаемся.
• Индикатор часового типа – самый часто встречаемый в различных производствах измерительный прибор, основан на механическом действии. Благодаря тому, что стрелочный прибор позволяет самой стрелке вращаться неоднократно вокруг своей оси, и количество этих полных оборотов выносит на другой циферблат, данный прибор отличается высокой точностью. Цена деления таких приборов 0,01 миллиметр. Идеальны такие индикаторы отличается высоким качеством, для измерения прочности металлов.
• Зубчато-рычажные индикаторы, главным элементом измерения которых выступает неравноплечий рычаг.
• Пружинные индикаторы, элементом измерения в которых является завитая пружина со стрелкой. Рычаг влияет на длину пружины, разгибая и сгибая ее, таким образом, стрелка на пружине отображает эти действия, в результате чего Вы получаете показатели.
• Электронные индикаторы – новейший тип индикатора, который имеет не стрелочное табло, а электронное. Этот тип включает в себя все вышеперечисленные механизмы действия. То есть электронные индикаторы могут быть часового типа действия, пружинного и так далее.
Индикаторы во Владимире
В нашем перечне товаров, вы найдете всевозможные виды и типы индикаторов для измерения различных параметров. В том числе, новейшие цифровые
индикаторы измерения.
• Мы готовы выполнить самые крупные оптовые заказы.
• Мы выполняем даже большие заказы в максимально сжатые сроки. В работе с партнерами используем индивидуальный подход.
• Мы готовы предложить Вам лучшее соотношение цена – качество на наш товар.
Все наши измерительные приборы проходят неоднократную проверку и тестирование. Вы получаете инструменты для измерения высшего класса.
