ГОЛОВКИ ИЗМЕРИТЕЛЬНЫЕ РЫЧАЖНО-ЗУБЧАТЫЕ ГОСТ 18833-73

ГОСТ 18833-73
Группа П53
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОЛОВКИ ИЗМЕРИТЕЛЬНЫЕ РЫЧАЖНО-ЗУБЧАТЫЕ
Технические условия
Lever-gearing measuring heads. Specifications
ОКП 39 4222

Срок действия с 01.07.74
до 01.01.94
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
    РАЗРАБОТЧИКИ А.М.Смогоржевский, Н.Г.Анфимова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 28.05.73 N 1328
3. Срок проверки — 1989 г., периодичность проверки — 5 лет
4. ВЗАМЕН ГОСТ 6934-62, ГОСТ 5.490-70
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 2.601-68     2а.1
ГОСТ 8.001-80     2б.2
ГОСТ 8.260-77     2в.1
ГОСТ 8.383-80     2б.2
ГОСТ 9.032-74     2.16
ГОСТ 9.303-84     2.16
ГОСТ 27.410-87   2б.5
ГОСТ 2789-73      2.7
ГОСТ 11007-66    2.6
ГОСТ 13762-86    3.3
ГОСТ 16093-81    1.2
6. Срок действия продлен до 01.01.94 Постановлением Госстандарта СССР от 15.05.90 N 1177
7. ПЕРЕИЗДАНИЕ (декабрь 1990 г.) с Изменениями N 1, 2, 3, 4, утвержденными в январе 1979 г., июне 1982 г., мае 1985 г., мае 1989 г. (ИУС 3-79, 10-82, 8-85, 8-89)

Настоящий стандарт распространяется на измерительные рычажно-зубчатые головки с ценой деления 0,001 и 0,002 мм.




1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Типы, основные параметры и размеры должны соответствовать указанным на чертеже и в табл.1а и 1.


     1 — корпус; 2 — шкала; 3 — стрелка; 4 — арретир; 5 — гильза; 6 — измерительный стержень;
7 — наконечник; 8 — указатели поля.
          Примечание. Чертеж не определяет конструкцию головок.

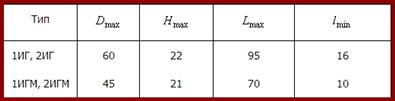

          Таблица 1а
     Размеры в мм

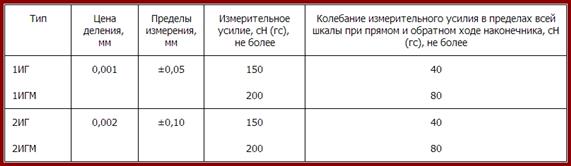

Таблица 1
Пример условного обозначения головки рычажно-зубчатой с ценой деления 0,001 мм:
     Головка измерительная 1ИГ ГОСТ 18833-73
     и головки рычажно-зубчатой малогабаритной с ценой деления 0,002 мм:
     Головка измерительная 2ИГМ ГОСТ 18833-73
          (Измененная редакция, Изм. N 2, 3, 4).
1.2. Измерительные наконечники к головкам следует крепить соединением М2,5-6H/6 по ГОСТ 16093-81*.
______________
     * На территории Российской Федерации действует ГОСТ 16093-2004. — Примечание изготовителя базы данных. (Измененная редакция, Изм. N 3).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Предел допускаемой погрешности на участке шкалы в любом положении нулевого штриха в пределах регулирования, вариации показаний и размах показаний не должны превышать при                     температуре окружающей среды (20±4) °С, относительной влажности до 80% и атмосферном давлении (100±4) кПа значений, указанных в табл.2.

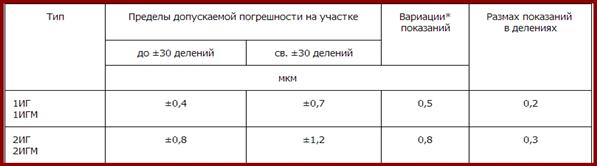

Таблица 2
Примечания:
1. Нормы следует проверять в положении установки на нуль.
2. Размах показаний — разность между наибольшим и наименьшим показаниями, соответствующими одной и той же измеряемой величине при ее 10-кратном измерении.
     (Измененная редакция, Изм. N 3, 4).
2.2. Средняя наработка на отказ — не менее 1350000 условных измерений.Установленная безотказная наработка — не менее 200000 условных измерений.Критерием отказа является нарушение                 работоспособности головки, приводящее к невыполнению требований п.2.1.
(Измененная редакция, Изм. N 4).
2.3. Головки должны быть снабжены механизмом установки на нуль с пределом регулирования не менее 10 делений.
2.4. Общий ход измерительного стержня головок должен превышать пределы измерений головок не менее чем на 2 мм.
2.5. При нажиме на стержень в направлении, перпендикулярном к его оси, с усилием 100 гс, изменение показаний по шкале не должно превышать 0,50 цены деления.
         (Измененная редакция, Изм. N 4).
2.6. Головки должны быть оснащены корундовыми наконечниками НРС-5 класса I по ГОСТ 11007-66.
2.7. Параметр шероховатости поверхности гильзы 0,63 мкм на базовой длине 0,8 мм по ГОСТ 2789-73.
        (Измененная редакция, Изм. N 1).
2.8. Головки должны быть снабжены передвижными указателями пределов поля допуска. Они должны плавно перемещаться вдоль шкалы и не должны сбиваться в процессе работы.
2.9. (Исключен, Изм. N 4).
2.10. Длина деления шкалы должна быть не менее 0,9 мм, а ширина штрихов — 0,15-0,25 мм. Разница в ширине отдельных штрихов в пределах одной шкалы не должна превышать 0,05 мм. Длина             коротких штрихов шкалы должна быть равна 2-2,5 длин делений шкалы.(Измененная редакция, Изм. N 3).
2.11. Каждое пятое деление шкалы должно быть отмечено удлиненным штрихом, а каждое десятое — удлиненным штрихом и соответствующим числом. Штрихи и цифры должны быть четкими.
2.12. Ширина части стрелки, находящейся над делением шкалы, должна быть в пределах 0,15-0,20 мм.
2.13. Конец стрелки должен перекрывать короткие штрихи шкалы не менее чем на 0,3 и не более чем на 0,8 их длины. Расстояние от плоскости шкалы до стрелки не должно превышать 0,5 мм.
2.14. В нерабочем состоянии головки стрелка должна находиться слева вне шкалы на расстоянии не менее чем 2 мм от последнего оцифрованного штриха.
        (Измененная редакция, Изм. N 4).
2.15. (Исключен, Изм. N4).
2.16. Наружные поверхности головок, за исключением измерительного стержня и наконечников, должны иметь коррозионно-стойкое покрытие по ГОСТ 9.303-84 и по ГОСТ 9.032-74.
2.17. Полный средний срок службы головок — не менее 5 лет.Установленный полный срок службы головок — не менее 2 лет.
        Критерием предельного состояния головки является износ направляющих измерительного стержня, приводящий к невыполнению требований п.2.1.
2.18. Среднее время восстановления работоспособного состояния головок — не более 8 ч.
2.16-2.18. (Измененная редакция, Изм. N 4).
2.19. Срок сохраняемости головок в упаковке — не менее 2 лет.
2.18, 2.19. (Введены дополнительно, Изм. N 3).
2.20. Головки в упаковке для перевозок должны выдерживать: транспортную тряску с ускорением до 30 м/с и частотой от 80 до 120 ударов в минуту;перепад температур от минус 60 до плюс 50 °С;
        относительную влажность 98% при температуре 35 °С;пониженное давление воздуха до 24,3 кПа (182 мм рт. ст.). (Введен дополнительно, Изм. N 4).
2а. КОМПЛЕКТНОСТЬ
2а.1. Головки должны комплектоваться измерительным наконечником со сферической измерительной поверхностью.По заказу потребителя головки должны комплектоваться дополнительно                     наконечником с плоской измерительной поверхностью.К головке прилагают паспорт, включающий инструкцию по эксплуатации по ГОСТ 2.601-68*, а также футляр.
_____________
     * На территории Российской Федерации действует ГОСТ 2.601-2006. — Примечание изготовителя базы данных.
2б. ПРАВИЛА ПРИЕМКИ
2б.1. Головки подвергают государственным испытаниям, приемочному контролю, периодическим испытаниям и испытаниям на надежность.(Измененная редакция, Изм. N 4).
2б.2. Государственные испытания — по ГОСТ 8.383-80* и ГОСТ 8.001-80*.
______________
     * На территории Российской Федерации действуют ПР 50.2.009-94. — Примечание изготовителя базы данных.
2б.3. При приемочном контроле каждую головку проверяют на соответствие требованиям п.1.1 (в части измерительного усилия и колебания измерительного усилия); 2.1; 2.3-2.5; 2.7; 2.8; 2.13; 2.14 и  2б.4. Периодические испытания проводят не реже раза в три года не менее чем на трех головках каждого исполнения, из числа прошедших приемочный контроль, на соответствие всем                             требованиям настоящего стандарта, кроме пп.2.2; 2.17; 2.18 и 2.19.Испытания считают удовлетворительными, если все испытанные головки соответствуют этим требованиям.
2б.3, 2б.4. (Измененная редакция, Изм. N 4).
2б.5. Подтверждение показателей надежности (пп.2.2; 2.17; 2.18 и 2.19) проводят не реже раза в три года по программам и методикам испытаний на надежность, разработанным в соответствии с                 ГОСТ 27.410-87 и утвержденным в установленном порядке. (Введен дополнительно, Изм. N 4).
2в. МЕТОДЫ КОНТРОЛЯ
2в.1. Проверка — по ГОСТ 8.260-77.
2в.2. При проверке влияния транспортной тряски используют ударный стенд, создающий тряску с ускорением 30 м/с при частоте 80-120 ударов в минуту. Ящики с упакованными головками крепят         к стенду и испытывают при общем числе ударов 15000.Испытания считают удовлетворительными, если головки соответствуют требованиям п.2.1.
2в.3. Воздействие климатических факторов внешней среды при транспортировании проверяют в климатических камерах:
        при температуре минус (60±3) °С, плюс (50±3) °С, при относительной влажности (95±3)% и далее при пониженном давлении до 24,3 кПа (182 мм рт. ст.). Выдержка в климатических камерах по           каждому из 4 видов испытаний — 2 ч.Испытания считают удовлетворительными, если головки соответствуют требованиям п.2.1.
2в.2, 2в.3. (Измененная редакция, Изм. N 4).
2в.4. (Исключен, Изм. N 4).
Разд.2а-2в. (Введены дополнительно, Изм. N 3).
3. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
3.1. На каждой головке должно быть нанесено:
    товарный знак предприятия-изготовителя;
    порядковый номер головки по системе нумерации предприятия-изготовителя;
    год выпуска или его условное обозначение.
    (Измененная редакция, Изм. N 4).
3.2. На футляре должны быть нанесены:
    товарный знак предприятия-изготовителя;
    цена деления головки;
    пределы измерений;
    обозначение настоящего стандарта.
3.3. Упаковка, маркировка, транспортирование и хранение головок — по ГОСТ 13762-86.
3.4. На паспорте головок, аттестованных по высшей категории качества, должно быть нанесено изображение государственного Знака качества.
     (Введен дополнительно, Изм. N 4).
4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
4.1. Изготовитель должен гарантировать соответствие головок требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения.
    Гарантийный срок эксплуатации головок — 18 мес со дня ввода их в эксплуатацию.(Измененная редакция, Изм. N 3).
