ГОЛОВКИ ИЗМЕРИТЕЛЬНЫЕ ПРУЖИННЫЕ ГОСТ 28798-90

ГОСТ 28798-90
Группа П53
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОЛОВКИ ИЗМЕРИТЕЛЬНЫЕ ПРУЖИННЫЕ
Общие технические условия
Spring measuring heads.
General specifications
ОКП 17.040.30
ОКП 39 4111, 39 4121, 39 4140
Дата введения 1992-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 18.12.90 N 3187
3. ВЗАМЕН ГОСТ 6933-81, ГОСТ 10593-74, ГОСТ 14712-79
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 2.601-95    2.20
ГОСТ 8.001-80    3.2
ГОСТ 8.383-80    3.2
ГОСТ 9.032-74    2.15
ГОСТ 9.303-84    2.15
ГОСТ 27.410-87  3.5
ГОСТ 2789-73     2.9
ГОСТ 7016-82     2.23
ГОСТ 8273-75     2.23
ГОСТ 9095-89     2.23
ГОСТ 10354-82   2.23
ГОСТ 13762-86   2.21, 5
ГОСТ 15593-70   1.4, 1.5
ГОСТ 25336-82   4.2
МИ 1790-87        4.1
МИ 1813-87        4.1
МИ 1863-88        4.1
5. ПЕРЕИЗДАНИЕ. Апрель 2005 г.
     Настоящий стандарт распространяется на измерительные пружинные головки осевого действия и устанавливает обязательные требования пп.1.2-1.6; 2.2; 2.4; 2.5 и 2.8.
     Головки типов ИГПВ, ИГПВГ, П и ИПМ изготавливают для нужд народного хозяйства и экспорта.
1. ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ
1.1. Измерительные головки изготавливают следующих типов:
        с нерегулируемым измерительным усилием
       ИГПВ – пружинные виброустойчивые
       ИГПВГ – пружинные виброустойчивые герметизированные (предназначены для работы в условиях 100%-ной влажности)
       П – пружинно-оптические
       ИПМ – пружинные малогабаритные
       ИПМУ – пружинные малогабаритные с уменьшенным измерительным усилием с регулируемым измерительным усилием
       ПР – пружинно-оптические

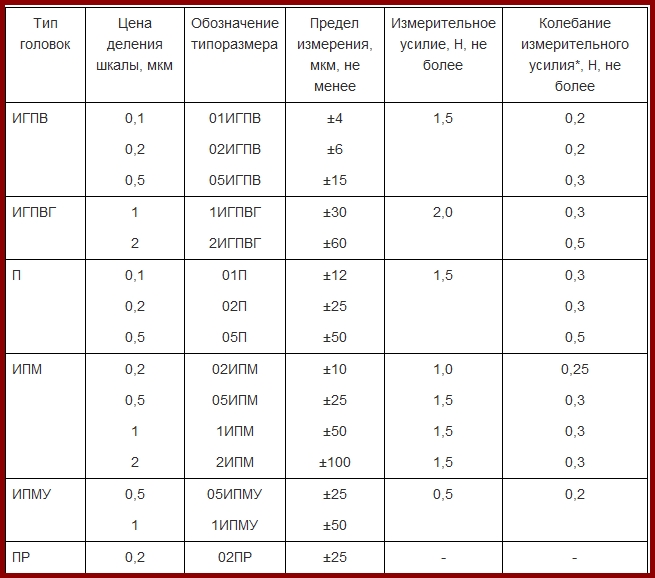

1.2. Типы, основные параметры измерительных головок должны соответствовать указанным в табл.1.
Таблица 1
287981
________________
      * Для головок типов ИГПВ, ИГПВГ и П – при прямом ходе измерительного стержня, а для головок типов ИПМ и ИПМУ – при прямом и обратном ходе измерительного стержня.
1.3. Пределы регулирования измерительного усилия головок типа ПР должны быть не более 0,05 Н и не менее 1,5 Н, а колебание измерительного усилия при верхнем пределе измерительного й                усилия до 0,2 Н должно быть не более 0,05 Н, а св. 0,2 Н – не более 0,2 Н.
1.4. Присоединительный диаметр гильзы головок типов ИГПВ, ИГПВГ, П и ПР должен быть 28 h7, а посадочный диаметр под измерительный наконечник 6h6. Предельные отклонения формы                     должны соответствовать требованиям ГОСТ 15593.
1.5. Присоединительный диаметр гильзы для головок типов ИПМ и ИПМУ должен быть 8h7. Предельные отклонения формы должны соответствовать требованиям ГОСТ 15593.
1.6. Измерительные наконечники в головках типов ИПМ и ИПМУ должны иметь для крепления резьбу М 2,5-6.
      Пример условного обозначения головки пружинной виброустойчивой с ценой деления шкалы 0,5 мкм:
Головка 05ИГПВ ГОСТ 28798-90.
То же, головки пружинно-оптической с ценой деления шкалы 0,2 мкм:
      Головка 02П ГОСТ 28798-90.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Головки должны быть изготовлены в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

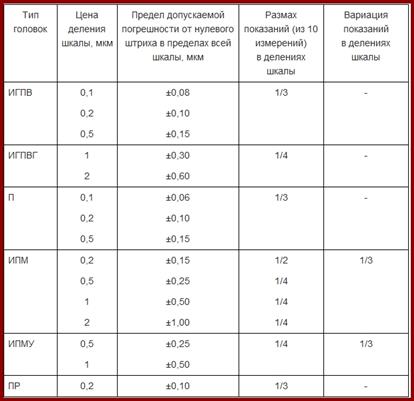

2.2. Допускаемая погрешность, размах и вариация показаний головок при поверке их в основных положениях и в других положениях, в соответствии с требованиями п.2.3, при температуре                     окружающей среды (20±4) °С не должны превышать значений, указанных в табл.2.
Таблица 2

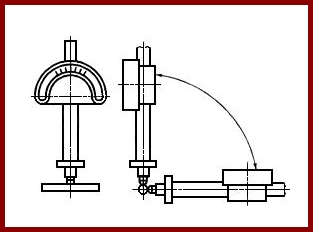

2.3. Головки типов ИГПВ, П, ИПМУ и ПР и типоразмеров 1ИГПВГ и 02ИПМ изготавливают для работы в вертикальном положении наконечником вниз, а головки типоразмеров 2ИГПВГ, 05ИПМ, 1ИПМ         и 2ИПМ – для работы в любом положении в соответствии с чертежом.
287983
По заказу потребителя допускается изготавливать головки типов ИГПВ, ИПМУ и ПР, типоразмеров 1 ИГПВГ и 02ИПМ для работы в любом положении в соответствии с чертежом, а головки типа П для работы в любом положении в соответствии с чертежом и в вертикальном положении наконечником вверх.
2.4. Амплитуда колебаний стрелки у головок типов ИГПВ и ИГПВГ не должна превышать 0,2 длины деления шкалы под действием вибрации с частотой до 60 Гц, амплитудой виброскорости до 2                 мм/с и амплитудой вибросмещения до 30 мкм.
2.5. Головки должны быть оснащены корундовыми наконечниками со сферической измерительной поверхностью с радиусом сферы не более 20 мм.
        По заказу потребителя головки типов ИГПВ и ИГПВГ должны быть оснащены сменными стальными наконечниками с плоской диаметром 3 мм и ленточной размером 1,6х8 мм измерительными           поверхностями с допуском плоскостности 0,2 мкм.
2.6. Конструкцией головок должна быть предусмотрена возможность регулировки установки на нуль не менее чем на 6 делений шкалы.
2.7. Головки должны иметь передвижные указатели поля допуска.

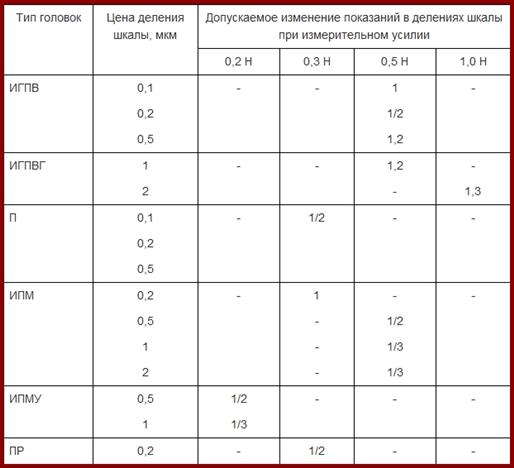

2.8. При нажатии на измерительный стержень в направлении, перпендикулярном его оси, изменение показаний по шкале не должно превышать значений, указанных в табл.3.
Таблица 3
2.9. Параметр шероховатости поверхности гильзы –  мкм по ГОСТ 2789.
      Параметр шероховатости поверхности наконечника  мкм по ГОСТ 2879*.
_______________
      * Вероятно, ошибка оригинала. Следует читать ГОСТ 2789.
2.10. Длина деления шкалы должна быть не менее 0,9 мм.
         Для головок типов ИГПВ и ИГПВГ с ценой деления шкалы 0,1 мкм длина деления шкалы допускается 0,7 мм.
2.11. Ширина штрихов и ширина части стрелки, находящейся над делением шкалы, должна быть в пределах 0,15-0,25 мм.
2.12. Конец стрелки головок типов ИГПВ, ИГПВГ, ИПМ и ИПМУ должен перекрывать короткие штрихи шкалы не менее чем на 0,3 и не более чем на 0,8 их длины. Расстояние от плоскости шкалы до         стрелки для головок типов ИГПВ и ИГПВГ не должно превышать 1 мм в любом положении головки, а для головок типов ИПМ и ИПМУ – 0,5 мм.
2.13. Указателем показаний шкалы для головок типов П и ПР должна быть черная полоса (изображение нити в световом пятне). Ширина указателя должна быть в пределах 0,15-0,25 мм.
2.14. Стрелка при любом положении головки типов ИГПВ, ИГПВГ, ИПМ и ИПМУ должна перемещаться свободно, без заеданий, и возвращаться в исходное положение (вне шкалы слева).
2.15. Наружные поверхности головок, за исключением измерительных поверхностей, должны иметь антикоррозионное покрытие по ГОСТ 9.032 и ГОСТ 9.303.
2.16. Средняя наработка на отказ головок должна быть не менее:
    типов П и ПР – 2500000 условных измерений;
    типа ИГПВ с ценой деления шкалы 0,1 мкм – 1800000 условных измерений;
    типов ИГПВ и ИГПВГ с ценой деления шкалы 0,2; 0,5; 1 и 2 мкм – 2400000 условных измерений;
    типов ИПМ и ИПМУ – 1500000 условных измерений.
    Под условным измерением понимают число двойных ходов при перемещении измерительного стержня в пределах не менее 1/2 диапазона измерений.Критерием отказа является нарушение             работоспособности головок, приводящее к невыполнению требований п.2.2.
2.17. Полный средний срок службы головок типов ИГПВ, ИГПВГ, П и ПР – не менее 5 лет; типов ИПМ и ИПМУ – не менее 7 лет.
2.18. Среднее время восстановления головок типов ИГПВ, ИГПВГ, ИПМ и ИПМУ – не более 4 ч, типов П и ПР – не более 8 ч.
2.19. В комплект головок должны входить:
         измерительный наконечник – 1 шт.;
         арретир – 1 шт., кроме головок типоразмеров 1ИГПВГ и 2ИГПВГ.
2.20. К каждой головке прилагают паспорт по ГОСТ 2.601*, включающий инструкцию по эксплуатации.
______________
    * На территории Российской Федерации действует ГОСТ 2.601-2006.
2.21. Маркировка и упаковка – по ГОСТ 13762. На головке дополнительно должен быть нанесен номер головки в соответствии с нумерацией, принятой на предприятии-изготовителе.
2.22. Головки в упаковке для перевозок должны выдерживать:
        транспортную тряску с ускорением до 30 м/с и частоте от 80 до 120 ударов в минуту;
        температуру от минус 60 °С до плюс 50 °С:
        относительную влажность 98% при температуре 35 °С;
        воздействие пониженного давления воздуха 24,3 кПа.
2.23. К футлярам, предназначенным для экспорта, должны предъявляться следующие дополнительные требования на упаковку:
        металлическая арматура футляров должна быть никелирована или хромирована;
        наружные поверхности деревянных футляров должны иметь шероховатость  мкм по ГОСТ 7016 и покрыты бесцветным или светлых тонов лаком в два слоя;
        футляр с упакованными в него головками должен быть обернут в плотную бумагу по ГОСТ 8273;
        на бумажную обертку футляра должна быть наклеена этикетка;
        паспорт и инструкция по эксплуатации, прикладываемая к изделиям, должны быть выполнены на бумаге по ГОСТ 9095 и вложены в пакет из полиэтиленовой пленки по ГОСТ 10354.
3. ПРИЕМКА
3.1. Для проверки соответствия головок требованиям настоящего стандарта проводят государственные испытания, приемочный контроль, периодические испытания и испытания на надежность.
3.2. Государственные испытания – по ГОСТ 8.383* и ГОСТ 8.001*.
________________
      * На территории Российской Федерации действуют ПР 50.2.009-94.
3.3. При приемочном контроле каждую головку проверяют на соответствие требованиям пп.1.2; 2.2; 2.6-2.8; 2.9 в части контроля параметра шероховатости поверхности гильзы; 2.12 и 2.14.
3.4. Периодические испытания проводят не реже одного раза в три года не менее чем на трех головках каждого типа из числа прошедших приемочный контроль на соответствие всем требованиям         настоящего стандарта, кроме требований пп.2.16-2.18.
        Результаты испытаний считают удовлетворительными, если все испытанные головки соответствуют всем проверяемым требованиям.
3.5. Подтверждение показателей надежности (пп.2.16-2.18) проводят не реже одного раза в три года по программам испытаний на надежность, разработанным в соответствии с ГОСТ 27.410 и                 утвержденным в установленном порядке. Допускается совмещение испытаний на надежность с периодическими.
4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Проверка головок – по МИ 1813, МИ 1863, МИ 1790.
4.2. Проверку головок типа ИГПВГ на герметичность проводят, помещая их на 2 ч в эксикатор по ГОСТ 25336, обеспечив в нем 100%-ную влажность при температуре 35 °С. После выдержки не                 менее 2 ч вне эксикатора головки должны соответствовать требованиям п.2.2.
4.3. Проверку головок типов ИГПВ и ИГПВГ на виброустойчивость проводят на стенде, создающем вибрацию в диапазоне частот до 60 Гц, амплитудой виброскорости до 2 мм/с и амплитудой                 вибросмещения не менее 30 мкм. Проверку проводят при дискретных значениях частот 10, 20, 30, 40, 50 и 60 Гц. Вибросмещения при этом должны соответствовать 30, 16, 11, 8, 7 и 5 мкм.              Время выдержки дискретных значений частот не менее 30 с на каждой частоте. Головка должна быть закреплена на платформе за гильзу в вертикальном положении.Отклонения дискретных             значений частот и вибросмещений не более 10%. Результаты испытаний считают удовлетворительными, если у всех испытываемых головок амплитуда колебаний стрелки не превышает 0,2               длины деления шкалы.
4.4. При проверке влияния транспортной тряски используют ударный стенд, создающий тряску ускорением 30 м/с при частоте от 80 до 120 ударов в минуту.
      Ящики с упакованными головками крепят к стенду и испытывают при общем числе ударов 15000.
      Результаты испытаний считают удовлетворительными, если все испытанные головки соответствуют требованиям п.2.2.
4.5. Воздействие климатических факторов внешней среды при транспортировании проверяют в климатических камерах. Испытания проводят в следующем режиме: сначала при температуре минус         (60±3) °С, затем плюс (50±3) °С и далее при относительной влажности (95±3)% при температуре 35 °С. Выдержка в климатической камере в каждом режиме 2 ч.Для проведения испытаний при           пониженном давлении воздуха головки помещают в барокамеру и понижают давление воздуха до (24,3±3) кПа. Давление в камере поддерживают не менее 2 ч.Результаты испытаний считают          удовлетворительными, если все испытанные головки соответствуют требованиям п.2.2.
5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
     Транспортирование и хранение головок – по ГОСТ 13762.
6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
    Изготовитель гарантирует соответствие головок всем требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и эксплуатации.
    Гарантийный срок хранения головок – 24 мес с момента изготовления.Гарантийный срок эксплуатации – 18 мес с момента ввода в эксплуатацию в пределах гарантийного срока хранения.
