Меры угловые призматические

МЕРЫ ПЛОСКОГО УГЛА ПРИЗМАТИЧЕСКИЕ ГОСТ 2875-88

Меры угловые призматические

Пизматические меры плоского угла предназначены для использования в качестве рабочих мер для регулирования и настройки угломерных приборов и непосредственного измерения углов промышленных изделий или образцовых мер для передачи размера единицы плоского угла от первичного эталона рабочим средствам измерения углов. Меры имеют форму прямой призмы с различным числом боковых граней, часть из которых или все они являются измерительными поверхностями, попарно образующими рабочие углы, и наборы принадлежностей к ним.

Меры изготавливают наборами или отдельными мерами следующих типов:
1 — с одним рабочим углом со срезанной вершиной;
2 — с одним рабочим углом с острой вершиной;
3 — с четырьмя рабочими углами;
4 — правильная многогранная призма.
АртикулКол-во мep в набореКласс точностиНоминальные значения рабочих угловГрадация мерЧисло мер
Набор МПУ №193 мер1;2от 10° до 79°70
от 15° 10′ до 15° 50′10′5
от 15° 01′ до 15° 09′1′9
80°-81°-100°-99°; 82°-83°-98°-97°; 84°-85°-96°-95°; 86°- 87°-94°-93°; 88°-89°-92°-91 °; 90°-90°-90°-90° 89° 10′-89° 20′-90° 50′-90° 40′;6
89° 30′-89° 40′—90° 30′-90° 20′; 89° 50′-89° 59′-90° 10′-90° 01′3
Набор МПУ №233 мер1;2от 30° до 70°10°5
от 10° до 20°11
45°1
от 15° 15′ до 15° 50′10′5
от 15° 01′ до 15° 09′1′9
80°-81°-100°-99°; 90°-90°-90°-90°2
Набор МПУ №38 мер1;290°-90°-90°-90°1
10°; 15°; 20°; 30°; 45°; 55°; 60°7
Набор МПУ №48 мер1;215° 10′; 30° 20′; 45°; 45° 30′; 50°; 60° 40′; 75° 50′7
90°-90°-90°-90°1
Набор МПУ №524 мер11°; 2°; 3°; 4°; 5°; 6°; 7°; 8°; 9°9
1′; 3′; 5′; 7′; 9′; 11′; 13′; 15′; 17′; 19′; 21′; 23′; 25′; 27′; 29′1′15


Призматические угловые меры представляют собой приспособления, которые нужны для осуществления контрольных мероприятий и градуировки различных шаблонов и приборов, получения сведений об углах готовых изделий. Приобрести такую продукцию вы можете в компании «ВЛАДПРОМАШ». Клиентам предлагается заказать отдельные приспособления или набор угловых мер.

Особенности и типы угловых мер длины

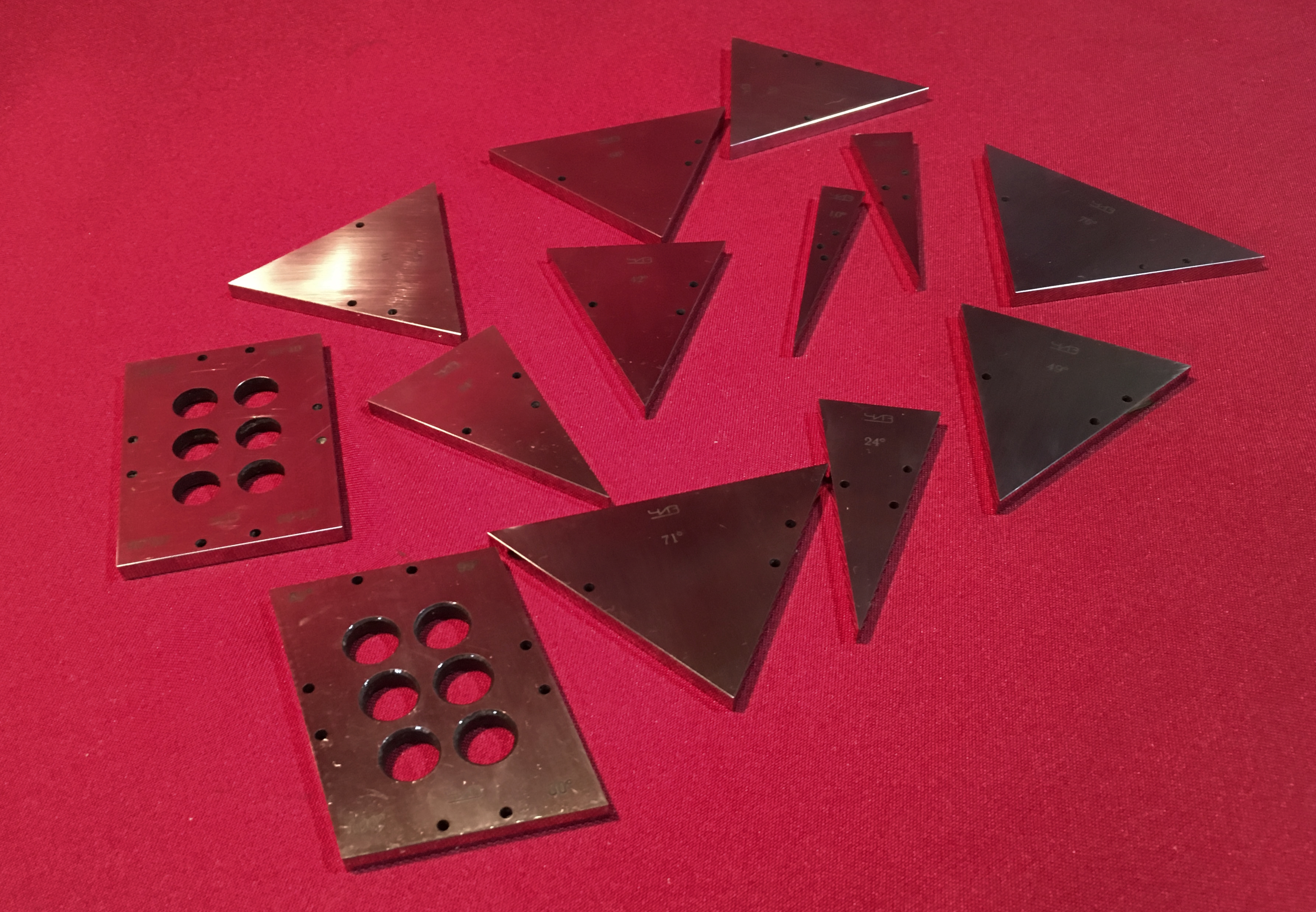

Такая продукция выполнена в виде плоской призмы с определённым количеством граней. Часть из них или все вместе играют роль измерительных поверхностей (рабочие углы образуются попарно). В каждой мере созданы технологические отверстия, которые позволяют осуществить скрепление в блоки (диапазон − от 10 до 360 градусов с небольшим шагом). Проверку углов с помощью таких приспособлений чаще всего проводят на просвет.

У нас можно купить угловые меры в таких вариантах исполнения (типах):

  • один рабочий угол + срезанная вершина;
  • один рабочий угол + острая вершина;
  • четыре рабочих угла;
  • правильная призма с множественными гранями.

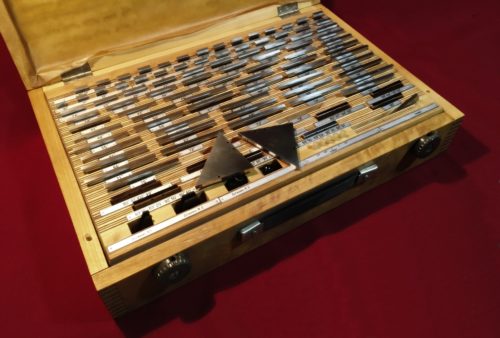

В ассортименте представлены наборы №1-№5. Они различны по наполнению, содержат от 8 до 93 предметов. Мы предлагаем не только купить призматические угловые меры, но и заказать необходимые принадлежности. В каталоге есть подробная информация о сформированных наборах.

Преимущества наших угловых мер

К основным достоинствам продукции, выпускаемой на наших производственных мощностях, относятся:

  • высокий уровень точности, представленные изделия относятся к 1 и 2 классам, погрешность не превышает 15 минут;
  • прочность, приспособления изготовлены из устойчивых к механическим повреждениям материалам (преимущественно из закалённой стали), что обусловливает их высокий эксплуатационный ресурс;
  • ценовая доступность изделий, у нас можно меры угловые купить без посредников.

Почему стоит оформить заказ в компании «ВЛАДПРОМАШ»?

Нашим клиентам гарантируются:

  • большой выбор изделий, вы найдёте продукцию с теми параметрами, которые необходимы для проведения контроля и измерений;
  • высокое качество мер, технологи внимательно следят за всеми этапами выпуска товаров;
  • консультационная поддержка по вопросам выбора представленных в каталоге приспособлений.

Актуальная цена угловых мер указана в нашем прайсе. Для уточнения деталей свяжитесь с нами любым удобным для вас способом.
