УРОВНИ БРУСКОВЫЕ ГОСТ 9392-89

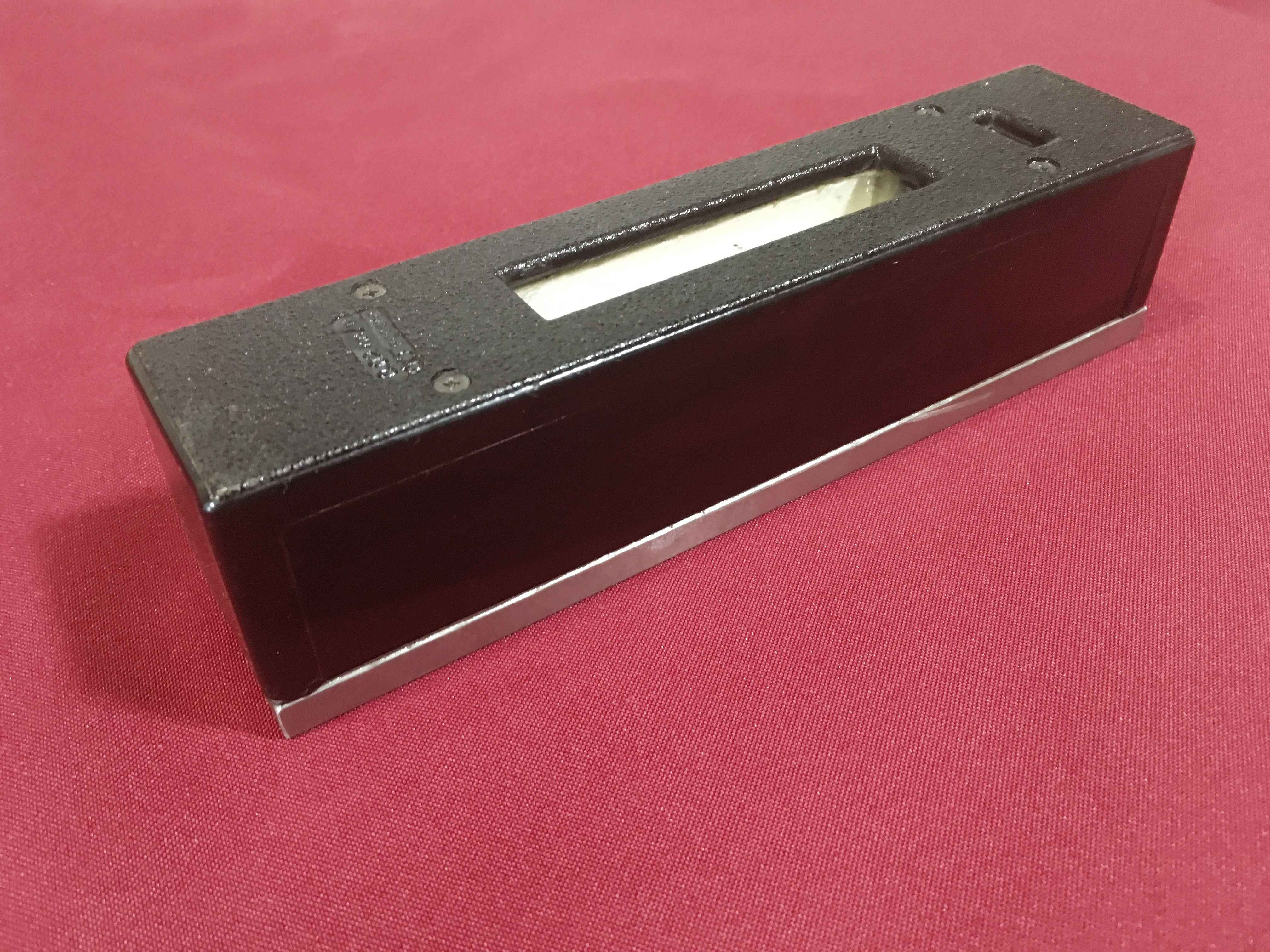

Уровень брусковый 200мм


    Брусковые уровни предназначены контроля горизонтального положения плоских и цилиндрических поверхностей. Чувствительным элементом уровней является ампула. В уровнях. применяемых в промышленности, используются ампулы типов АЦК, АЦП и АЦР по ГОСТу 2386-69.
Длина, ммЦена деления, ммПредел допускаемой погрешности не более, ммГабариты, мм
Цена деления, мм
0,010,020,050,10,15
 Уровень брусковый 1000,05; 0,10; 0,15±0,005±0,006±0,015±0,030±0,040100х46х38
 Уровень брусковый 1500,02*; 0,05*; 0,10; 0,15150х46х51
 Уровень брусковый 2000,01; 0,02; 0,05; 0,10; 0,15200х46х51
 Уровень брусковый 250250х50х46
 Уровень брусковый 300*0,02; 0,05; 0,10300х56х46

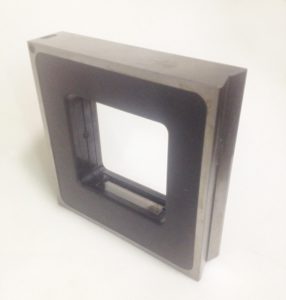

 Рамные уровни предназначены для измерения отклонения от вертикального и горизонтального положений поверхностей.
Длина, ммЦена деления, ммПредел допускаемой погрешности не более, ммГабариты, мм
Цена деления, мм
0,020,050,10,15
 Уровень рамный 1000,10; 0,15±0,006±0,015±0,030±0,040100х100х45
 Уровень рамный 150 0,02*; 0,05*; 0,1; 0,15150х150х45
 Уровень рамный 2000,02; 0,05; 0,10; 0,15200х200х45
 Уровень рамный 250250х250х45
 Уровень рамный 300*300х300х45





    Уровни брусковые с микрометрической подачей ампулы предназначены для поверки и выравнивания плоских и цилиндрических поверхностей в горизонтальном положении, для определения отклонения от плоскостности и перпендикулярности. Уровни снабжены изолирующей ручкой. Микрометрическая подача ампулы позволяет осуществлять точную регулировку.
МодельЦена деления, ммПредел измерения, не менееПредел допускаемой погрешности уровней, на всем пределе измерений мкмГабариты, мм
 Уровень модель 1100,01 (0°0’2″)±10 (±0°34′)±0,02150х45х96
 Уровень модель 1200,10 (0°0’20»)±30 (±1°43′)±0,10200х45х100





    Уровни гидростатические предназначены для контроля (по принципу сообщающихся сосудов) горизонтального расположения поверхностей, а также их прямолинейности и плоскостности.
МодельЦена деления, ммЦена деления дополнительной шкалы , ммПредел измерения, ммМасса, кгГабариты, мм
при отсчете по шкале микрометрического глубиномерапри отсчете по дополнительной шкале
 мод. 1140,0110-250-706320х160х14





    Уровни электронные (уклономер) предназначен для измерения углов наклона поверхностей относительно горизонта или условно принятой базы. Уровень имеет цифровой отсчет с широким диапазоном измерения,обладает высокой точностью и повышенным быстродействием.Современные электронные уровни могут поставляться с магнитным основанием и с защитой IP54
МодельДиапазон измеренийЦена деления, гр.Погрешность от 0⁰ до 90⁰Погрешность свыше 90⁰Габариты, мм
 Уровень электронный*0-360 °0,1⁰±0,01⁰±0,02⁰150х60х33
*Данные для инструмента импортного производства
