ПРИЗМЫ ПОВЕРОЧНЫЕ И РАЗМЕТОЧНЫЕ ГОСТ 5641-82, ТУ 2-034-439-88 (ТИП 1), ТУ 2-034-812-88 (ТИП 2)

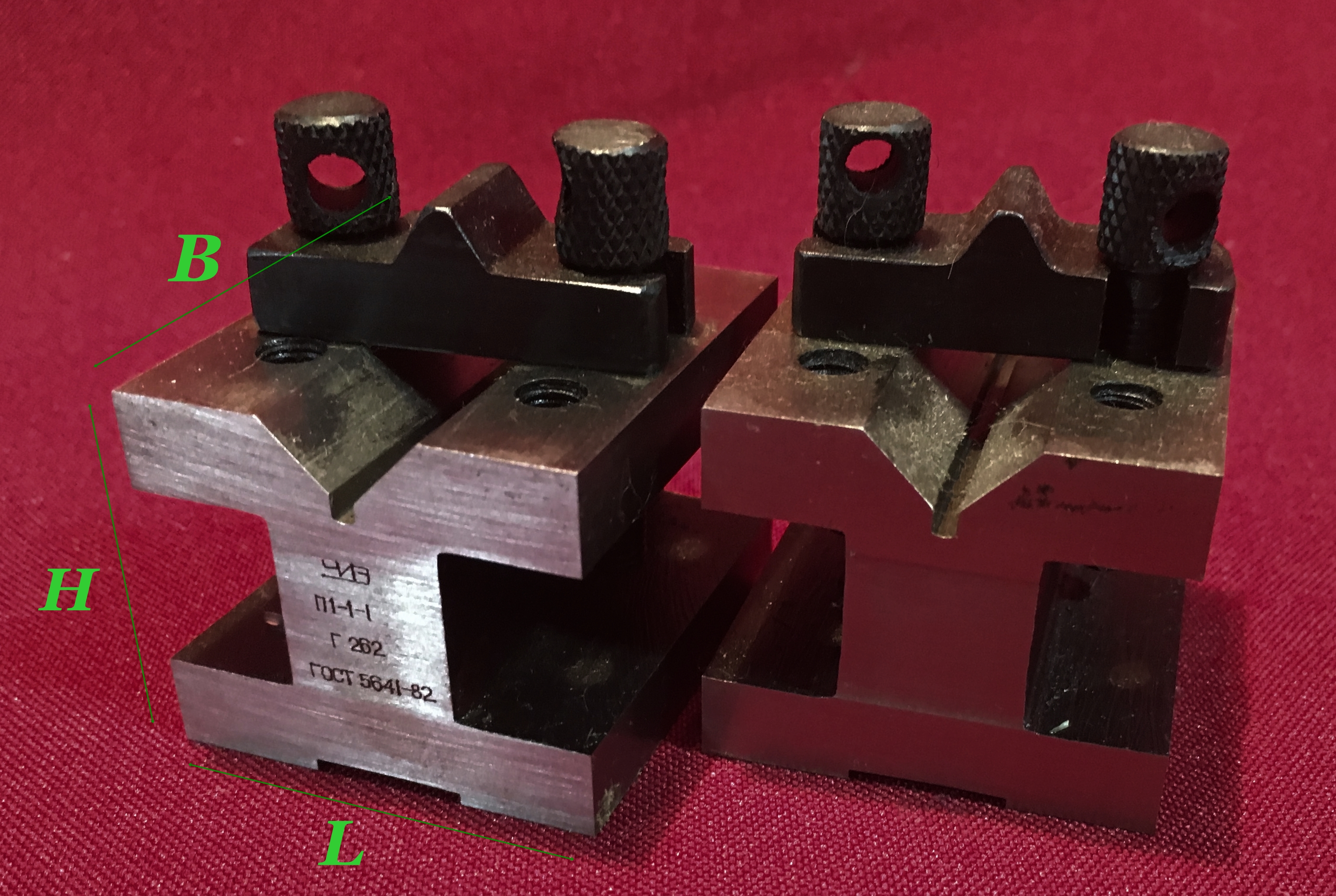

Призма поверочная П 1-1

Призмы поверочные и разметочные предназначены для точной разметки и установки круглых деталей при контрольно-проверочных работах.

Существует три типа призм:

1 тип с одной призматической выемкой и оснащены накладками, винтами. Класс точности 0;1;2.

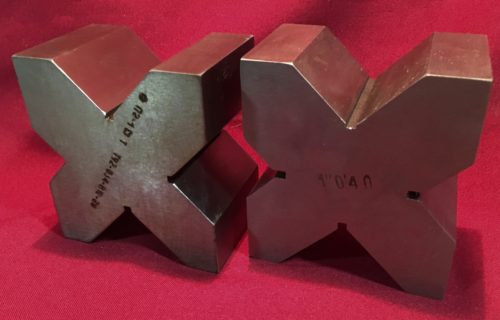

2 тип с четырьмя призматическими выемками. Класс точности 1;2.

3 тип с одной призматической выемкой. Класс точности 0;1;2.

Призмы поставляются комплектами из двух штук.

Призмы 1 и 3 типов изготовлены из стали, а 2 типа из чугуна.

Модель	Размеры, мм LхBхH	Отклонение от параллельности призматических выемок к основанию и боковым граням по классу точности, мкм			Диаметр устанавливаемых валов
Модель	Размеры, мм LхBхH	0	1	2	минимальный	максимальный
П 1-1	35х40х30	2,5	5	10	3	15
П 1-2	60х60х50	2,5	5	10	5	30
П 1-3	105х100х80	4	8	15	8	70
П 1-3*	105х105х78	4	8	15	8	80
П 1-4	150х100х100	4	8	15	12	110
П 2-1	100х60х90		10	20	8	80
П 2-1*	100х100х65		10	20
П 2-2	150х80х135		15	25	12	135
П 2-2	150х150х80		15	25
П 2-3	200х100х180		15	25	20	160
П 2-3*	200х200х90		15	25
П 2-4	300х125х270		20	30	32	300
П 2-4*	300х300х120		20	30
П 3-1*	150х100х50	4	8	15	12	135
П 3-1	200х100х125	4	8	15	20	160
П 3-2	300х125х180	5	10	20	32	300

*Данные для призм поверочных и разметочных импортного производства.

Призма поверочная и разметочная

ПРИЗМЫ ПОВЕРОЧНЫЕ И РАЗМЕТОЧНЫЕ С ЗАЖИМОМ

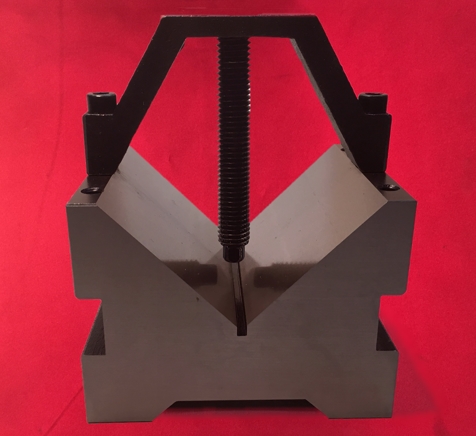

Призмы поверочные и разметочные оснащенные специальном креплением (зажимом) для фиксации валов и других изделий в призматической выемке призм.

Габаритные размеры призм. Длина х Ширина х Высота	Отклонение от параллельности призматических выемок к основанию и боковым граням, мм	Диапазон зажима, мм
45х40х36	+/-0,005	6-30
70х45х40	+/-0,005	6-32
63х63х50	+/-0,005	6-35
100х76х76	+/-0,005	6-65
150х127х100	+/-0,005	6-110

Призмы поверочные гранитные ПГ 2

ПРИЗМЫ ПОВЕРОЧНЫЕ И РАЗМЕТОЧНЫЕ ТВЕРДОКАМЕННЫЕ

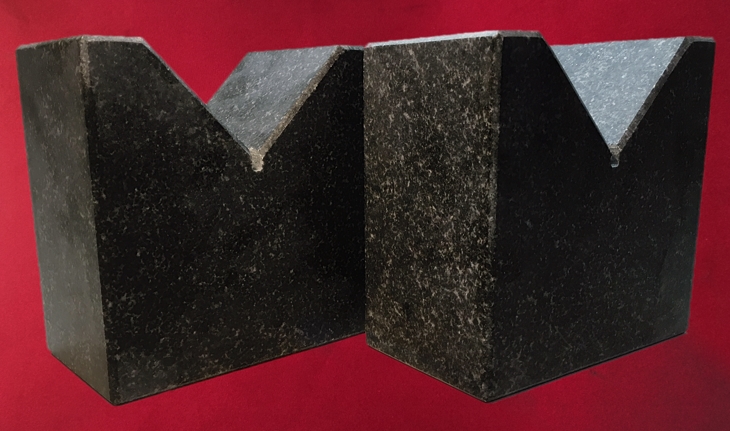

Призмы гранитные применяются при контроле обрабатываемой детали. Имеют отшлифованные плоские призматические поверхности. Изготавливают из гранита. Класс точности 0;1. Поставляются комплектами из двух штук

Модель	Размеры, мм	Отклонение от параллельности призматических выемок к основанию и боковым граням по классу точности, мм
Модель	Размеры, мм	0	1
ПГ 1	40х40х40х90⁰	±0,003	±0,006
ПГ 2	63х63х63х90⁰	±0,004	±0,008
ПГ 3	100х100х100х90⁰	±0,004	±0,008
ПГ 4	160х160х160х90⁰	±0,005	±0,0010

Призма магнитная ПМ — 2

ПРИЗМЫ ПОВЕРОЧНЫЕ МАГНИТНЫЕ

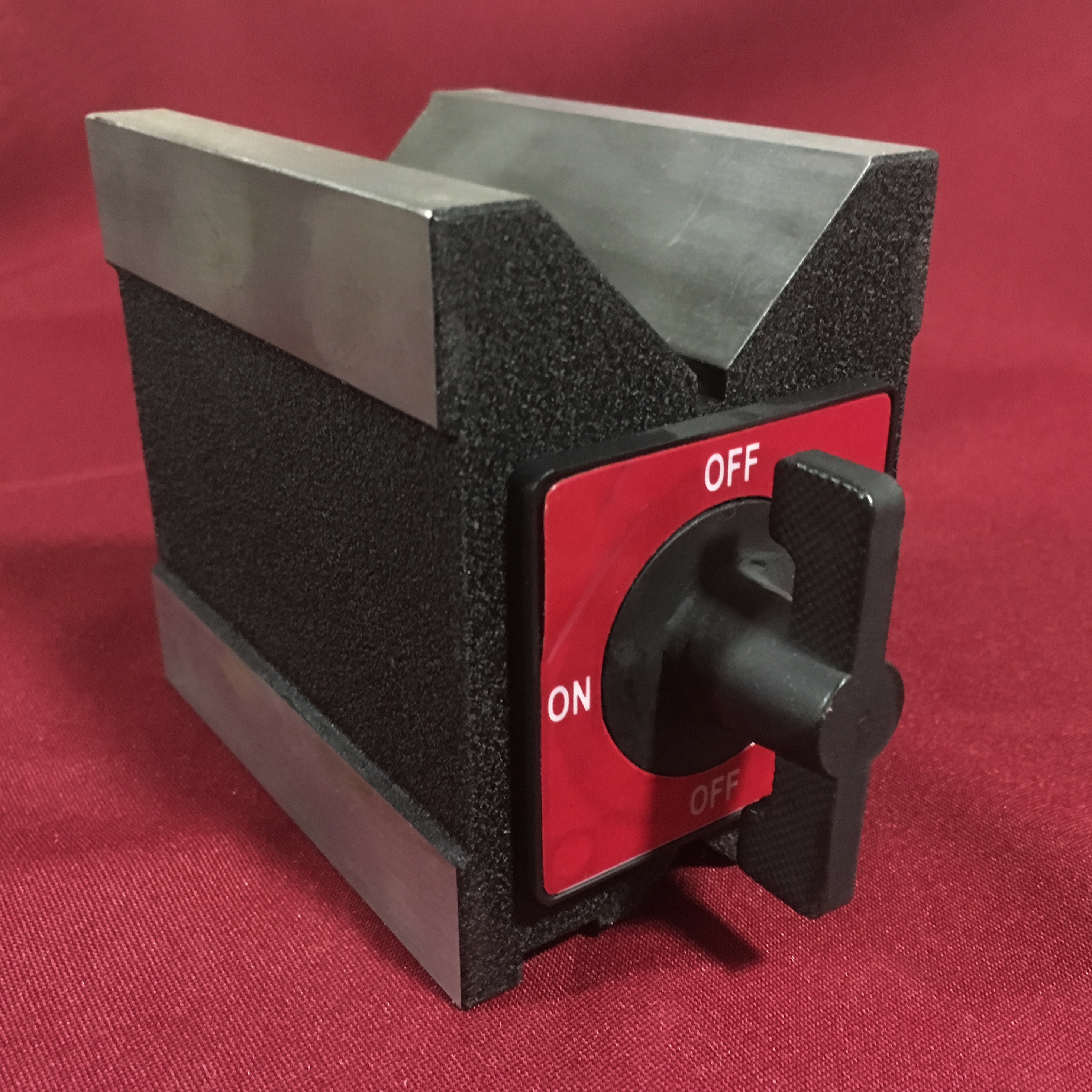

Призмы магнитные предназначены для контроля обрабатываемой детали. Имеют отшлифованные плоские призматические поверхности и возможность крепления к металлическим поверхностям.

Модель	Размеры, мм	Усилие отрыва, кгс	Отклонение от параллельности призматических выемок к основанию и боковым граням, мм
ПМ 1	70х60х72	70	±0,02
ПМ 2	70х65х72	70	±0,02
ПМ 3	100х70х95	120	±0,02
ПМ 4	101х70х95	120	±0,02
