Фреза пазовая дисковая по металлу ГОСТ 3964-69

Фрезы пазовые предназначаются для фрезерования точных неглубоких пазов и прорезей в стальных и чугунных конструкциях.

Фрезы дисковые пазовые ГОСТ 3964-69

Обозначение D B d Число зубьев
2250-0001 Фреза дисковая пазовая 50 3 16 14
2250-0002 4
2250-0003 5
2250-0004 6
2250-0101 8
2250-0102 10
2250-0103 Фреза дисковая пазовая 63 4 22 16
2250-0005 5
2250-0006 6
2250-0007 8
2250-0104 10
2250-0105 12
2250-0106 14
2250-0107 Фреза дисковая пазовая 80 5 27 18
2250-0108 6
2250-0008 8
2250-0009 10
2250-0010 12
2250-0109 14
2250-0111 16
2250-0112 18
2250-0113 Фреза дисковая пазовая 100 6 32 20
2250-0114 8
2250-0011 10
2250-0012 12
2250-0013 14
2250-0014 16
2250-0115 18 22
2250-0116 20
2250-0117 22
2250-0015 Фреза дисковая пазовая 125 8
2250-0119 10
2250-0016 12
2250-0121 14
2250-0017 16

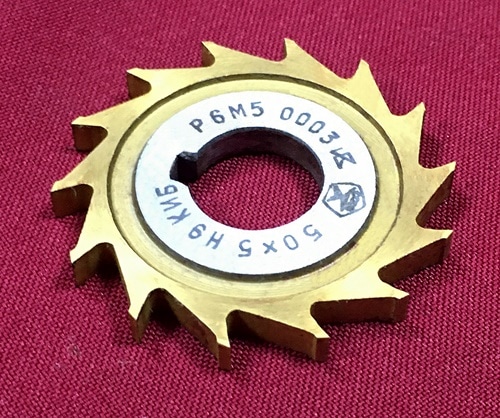

Фреза дисковая пазовая

Затылованные пазовые фрезы по ГОСТ 8543—71 позволяют длительное время сохранять постоянство их ширины при переточках. Зубья фрез более прочны, что дает возможность работать с большими подачами на зуб. Переточку фрез осуществляют только по передней
поверхности.

Обозначение D B d Число зубьев
2250-0051 Фреза дисковая пазовая затылованная 50 4 16 12
2250-0052 5
2250-0053 6
2250-0054 Фреза дисковая пазовая затылованная 63 5 22
2250-0055 6
2250-0056 7
2250-0057 8
2250-0254 10
2250-0255 12
2250-0256 14
2250-0258 Фреза дисковая пазовая затылованная 80 6 27
2250-0058 7
2250-0059 8
2250-0060 10
2250-0061 12
2250-0259 14
2250-0261 16
2250-0262 18
2250-0264 Фреза дисковая пазовая затылованная 100 8 32 14
2250-0062 10
2250-0063 12
2250-0064 14
2250-0065 16
2250-0265 18
2250-0266 20
2250-0267 22
2250-0268 25
2250-0272 Фреза дисковая пазовая затылованная 125 12 16
2250-0273 14
2250-0274 16
2250-0275 18
2250-0276 20
2250-0277 22
2250-0278 25
2250-0279 28
2250-0281 Фреза дисковая пазовая затылованная 160 10 40 18
2250-0282 12
2250-0283 14
2250-0284 16
2250-0285 18
2250-0286 20
2250-0287 22
2250-0288 25
2250-0289 28
2250-0291 32

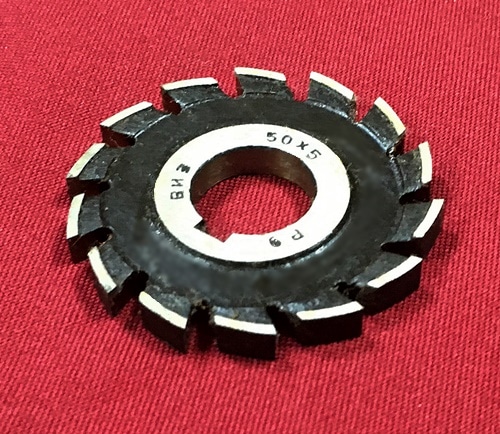

Фреза дисковая пазовая затылованная
