Фрезы фасонные полукруглые выпуклые, вогнутые и радиусные ГОСТ 9305-93

Фрезы фасонные используют для фрезерования полукруглых пазов, выступов в изделиях из конструкционных сталей.

Фрезы фасонные бывают двух типов:

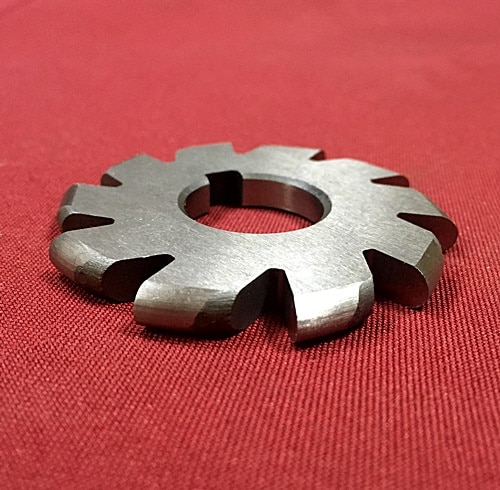

Тип 1 — полукруглые выпуклые;

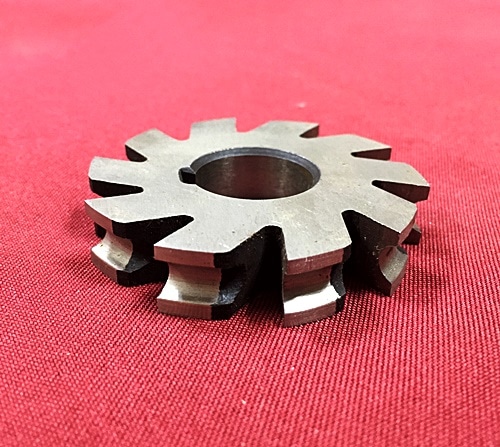

Тип 2 — полукруглые вогнутые

Обозначение	R	D	d	L		Обозначение	R	D	d	L
2262-0301	1	Фреза полукруглая выпуклая 50	16	2		2262-0351	1	Фреза полукруглая вогнутая 50	16	6
2262-0302	1,25			2,5		2262-0352	1,25			6
2262-0165	1,6			3,2		2262-0101	1,5			8
2262-0052	2			4		2262-0115	1,6			8
2262-0053	2,5	Фреза полукруглая выпуклая 63	22	5		2262-0102	2			9
2262-0054	3			6		2262-0103	2,5	Фреза полукруглая вогнутая 63	22	10
2262-0303	3,15			6,3		2262-0104	3			12
2262-0055	4			8		2262-0105	4			16
2262-0304	5			10		2262-0354	5			20
2262-0058	6	Фреза полукруглая выпуклая 80	27	12		2262-0108	6	Фреза полукруглая вогнутая 80	27	24
2262-0305	6,3			12,6		2262-0355	6,3			24
2262-0167	7			14		2262-0117	7			32
2262-0059	8			16		2262-0109	8			32
2262-0168	9	Фреза полукруглая выпуклая 100	32	18		2262-0118	9	Фреза полукруглая вогнутая 100	32	36
2262-0061	10			20		2262-0111	10			36
2262-0169	11			22		2262-0119	11			40
2262-0062	12			24		2262-0112	12			40
2262-0064	16	Фреза полукруглая выпуклая 125		32		2262-0121	14	Фреза полукруглая вогнутая 125		50
2262-0172	20	Фреза полукруглая выпуклая 125		40		2262-0123	20	Фреза полукруглая вогнутая 125		60
