Фрезы дисковые отрезные по металлу

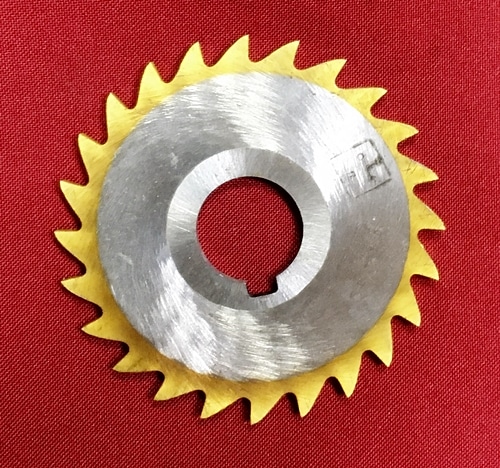

Фреза отрезная

Фрезы отрезные и прорезные используют для отрезки заготовок, обработки пазов, уступов, плоских поверхностей, прорезки шлицев.

Фрезы дисковые отрезные и прорезные ГОСТ 2679-93

Типы отрезных фрез:

1 — фрезы с мелким зубом;

2 — фрезы со средним зубом;

3 — фрезы с крупным зубом

класс 1 — для прорезки шлицев

класс 2 — для прорезных и отрезных работ

Обозначение фрез типа			D	B	d	Число зубьев для фрез типа
1	2	3				1	2	3
2254-0642	—	—	Фреза отрезная d 20	0,2	5	80	—	—
2254-0644	—	—		0,25	5	64
2254-0646	—	—		0,3	5	64
2254-0648	—	—		0,4	5	64
2254-0652	—	—		0,5	5	48
2254-0654	—	—		0,6	5	48
2254-0656	—	—		0,8	5	48
2254-0658	—	—		1	5	40
2254-0662	—	—		1,2	5	40
2254-0664	—	—		1,40*	5	40
2254-0666	—	—		1,6	5	40
2254-0668	—	—		2	5	32
2254-0672	—	—		2,5	5	32
2254-0674	—	—	Фреза отрезная d 25	0,2	8	80
2254-0676	—	—		0,25	8	80
2254-0678	—	—		0,3	8	80
2254-0682	—	—		0,4	8	64
2254-0684	—	—		0,5	8	64
2254-0686	—	—		0,6	8	64
2254-0688	—	—		0,8	8	48
2254-0692	—	—		1	8	48
2254-0694	—	—		1,2	8	48
2254-0696	—	—		1,40*	8	48
2254-0698	—	—		1,6	8	40
2254-0702	—	—		2	8	40
2254-0704	—	—		2,5	8	40
2254-0706	—	—		2,80*	8	40
2254-0708	—	—		3,00*	8	32
2254-0712	—	—	Фреза отрезная d 32	0,2	8	100
2254-0714	—	—		0,25	8	100
2254-0716	2254-2002	—		0,3	8	80	40
2254-0718	2254-2004	—		0,4	8	80	40
2254-0722	2254-2006	—		0,5	8	80	40
2254-0724	2254-2008	—		0,6	8	64	32
2254-0726	2254-2011	—		0,8	8	64	32
2254-0728	2254-2013	—		1	8	64	32
2254-0732	2254-2015	—		1,2	8	48	24
2254-0734	—	—		1,40*	8	48	—
2254-0736	2254-2017	—		1,6	8	48	24
2254-0738	2254-2019	—		2	8	48	24
2254-0742	2254-2022	—		2,5	8	40	20
2254-0744	—	—		2,80*	8	40	—
2254-0746	2254-2024	—		3	8	40	20
2254-0748	—	—		4,00*	8	40	—
2254-0752	—	—	Фреза отрезная d 40	0,2	10	128
2254-0754	—	—		0,25	10	100
2254-0756	2254-2026	—		0,3	10	100	48
2254-0758	2254-2028	—		0,4	10	100	48
2254-0762	2254-2031	—		0,5	10	80	40
2254-0764	2254-2033	—		0,6	10	80	40
2254-0766	2254-2035	—		0,8	10	80	40
2254-0768	2254-2037	—		1	10	64	32
2254-0772	2254-2039	—		1,2	10	64	32
2254-0774	—	—		1,40*	10	64	—
2254-0776	2254-2042	—		1,6	10	64	32
2254-0778	2254-2044	—		2	10	48	24
2254-0782	2254-2046	—		2,5	10	48	24
2254-0784	—	—		2,80*	10	48	—
2254-0786	2254-2048	—		3	10	48	24
2254-0788	2254-2051	—		4	10	40	20
2254-0792	—	—		5,00*	10	40	—
2254-0796	—	—	Фреза отрезная d 50	0,25	13	128	—
2254-0798	2254-2106	—		0,3	13	128	64
2254-0802	2254-2108	—		0,4	13	100	48
2254-0804	2254-1142	—		0,5	13	100	48
2254-0806	2254-1144	—		0,6	13	100	48
2254-0808	2254-1146	—		0,8	13	80	40
2254-0812	2254-1148	2254-1422		1	13	80	40	20
2254-0814	2254-1152	2254-1424		1,2	13	80	40	20
2254-0816	2254-1154	2254-1426		1,40*	13	80	40	—
2254-0818	2254-1156	2254-1426		1,6	13	64	32	16
2254-0822	2254-1158	2254-1428		2	13	64	32	16
2254-0824	2254-1162	2254-1432		2,5	13	64	32	16
2254-0826	2254-1164	—		2,80*	13	64	32	—
2254-0828	2254-1166	—		3	13	48	24
2254-0832	2254-2053	—		4	13	48	24
2254-0834	2254-2055	—		5	13	48	24
2254-0836	—	—		6,00*	13	40	—
2254-0842	—	—	Фреза отрезная d 63	0,3	16	128
2254-0844	—	—		0,4	16	128
2254-0846	2254-1168	—		0,5	16	128	64
2254-0848	2254-1172	—		0,6	16	100	48
2254-0852	2254-1174	—		0,8	16	100	48
2254-0854	2254-1176	2254-1434		1	16	100	48	24
2254-0856	2254-1178	2254-1436		1,2	16	80	40	20
2254-0858	2254-1182	—		1,4*	16	80	40	—
2254-0862	2254-1184	2254-1438		1,6	16	80	40	20
2254-0864	2254-1186	2254-1442		2	16	80	40	20
2254-0866	2254-1188	2254-1444		2,5	16	64	32	16
2254-0868	2254-1192	—		2,8*	16	64	32	—
2254-0872	2254-1194	2254-1446		3	16	64	32	16
2254-0874	2254-2057	—		4	16	64	32	—
2254-0876	2254-2059	—		5	16	48	24
2254-0878	2254-2062	—		6	16	48	24
2254-0886	—	—	Фреза отрезная d 80	0,5	22	128	—
2254-0888	2254-1196	—		0,6	22	128	64
2254-0892	2254-1198	—		0,8	22	128	64
2254-0894	2254-1202	2254-1448		1	22	100	48	24
2254-0896	2254-1204	2254-1452		1,2	22	100	48	24
2254-0898	2254-1206	—		1,4*	22	100	48	—
2254-0902	2254-1208	2254-1454		1,6	22	100	48	24
2254-0904	2254-1212	2254-1456		2	22	80	40	20
2254-0906	2254-1214	2254-1458		2,5	22	80	40	20
2254-0908	2254-1216	—		2,8*	22	80	40	—
2254-0912	2254-1218	2254-1462		3	22	80	40	20
—	2254-1222	—		3,5*	22	—	40	—
2254-0914	2254-1224	—		4	22	64	32	—
2254-0916	2254-2064	—		5	22	64	32
2254-0918	2254-2066	—		6	22	64	32
2254-0922	2254-2112	—	Фреза отрезная d 100	0,5*	22	160	64
2254-0924	2254-1226	—		0,6	22	160	64
2254-0926	2254-1228	—		0,8	22	128	64
2254-0928	2254-1232	2254-1464		1	22	128	64	32
2254-0932	2254-1234	2254-1466		1,2	22	128	64	32
2254-0934	2254-1236	—		1,4*	22	100	64	—
2254-0936	2254-1238	2254-1468		1,6	22	100	48	24
2254-0938	2254-1242	2254-1472		2	22	100	48	24
2254-0942	2254-1244	2254-1474		2,5	22	100	48	24
2254-0944	2254-1246	—		2,8*	22	100	48	—
2254-0946	2254-1248	2254-1476		3	22	80	40	20
—	2254-1252	—		3,5*	22	—	40	—
2254-0948	2254-1254	—		4	22	80	40
2254-0952	2254-2068	—		5	22	80	40
2254-0954	2254-2071	—		6	22	64	32
2254-0958	—	—	Фреза отрезная d 125	0,8	22	160	—
2254-0962	2254-1258	—		1	22	160	80
2254-0964	2254-1262	—		1,2	22	128	64
2254-0966	2254-1264	—		1,4*	22	128	64
2254-0968	2254-1266	2254-1478		1,6	22	128	64	32
2254-0972	2254-1268	2254-1482		2	22	128	64	32
2254-0974	2254-1272	2254-1484		2,5	22	100	48	24
2254-0976	2254-1274	—		2,8*	22	100	48	—
2254-0978	2254-1276	2254-1486		3	22	100	48	24
—	2254-1278	2254-1488		3,5*	22	—	48	24
2254-0982	2254-1282	2254-1492		4	22	100	48	24
2254-0984	2254-2073	—		5	22	80	40	—
2254-0986	2254-2075	—		6	22	80	40
2254-0992	2254-1286	—	Фреза отрезная d 160	1,2	32	160	80
2254-0994	2254-1288	—		1,4*	32	160	80
2254-0996	2254-1292	2254-1494		1,6	32	160	80	40
2254-0998	2254-1294	2254-1496		2	32	128	64	32
—	—	2254-1642		2	32	—	—	22
2254-1002	2254-1296	2254-1498		2,5	32	128	64	32
2254-1004	2254-1298	—		2,8*	32	128	64	—
2254-1006	2254-1302	2254-1502		3	32	128	64	32
—	2254-1304	2254-1504		3,5	32	—	64	32
2254-1008	2254-1306	2254-1506		4	32	100	48	24
—	2254-1308	2254-1508		4,5	32	—	48	24
2254-1012	2254-1312	—		5	32	100	48	—
—	2254-1732	—		5,5	32	—	48
2254-1014	2254-1314	—		6	32	100	48
2254-1024	2254-1322	—	Фреза отрезная d 200	1,6	32	160	80	—
2254-1026	2254-1324	2254-1512		2	32	160	80	40
2254-1028	2254-1326	2254-1514		2,5	32	160	80	40
2254-1032	2254-1328	—		2,8*	32	160	80	—
2254-1034	2254-1332	2254-1516		3	32	128	64	32
—	2254-1334	2254-1518		3,5*	32	—	64	32
2254-1036	2254-1336	2254-1522		4	32	128	64	32
—	2254-1338	2254-1524		4,5*	32	—	64	32
2254-1038	2254-1342	2254-1526		5	32	128	64	32
—	2254-1734	—		5,5*	32	—	64	—
2254-1042	2254-1344	—		6	32	100	48
2254-1046	2254-1348	—	Фреза отрезная d 250	2	32	200	100	—
2254-1048	2254-1352	2254-1528		2,5	32	160	80	40
2254-1052	2254-1354	—		2,8*	32	160	80	—
2254-1054	2254-1356	2254-1532		3	32	160	80	40
—	2254-1358	2254-1534		3,5*	32	—	80	40
2254-1056	2254-1362	2254-1536		4	32	160	80	40
—	2254-1364	2254-1538		4,5*	32	—	80	40
2254-1058	2254-1366	2254-1542		5	32	128	64	32
—	2254-1736	2254-1742		5,5*	32	—	64	32
2254-1062	2254-1368	2254-1544		6	32	128	64	32
2254-1064	2254-1372	2254-1546	Фреза отрезная d 315	2,5	40	200	100	48
2254-1066	2254-1374	—		2,8*	40	200	100	—
2254-1068	2254-1376	2254-1548		3	40	200	100	48
—	2254-1378	—		3,5*	40	—	100	—
2254-1072	2254-1382	2254-1552		4	40	160	80	40
—	2254-1384	—		4,5*	40	—	80	—
2254-1074	2254-1386	2254-1554		5	40	160	80	40
—	2254-1738	2254-1744		5,5*	40	—	80	40
2254-1076	2254-1388	2254-1556		6	40	160	80	40

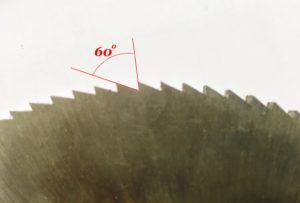

Фрезы с мелким зубом.

Характерной особен­ностью этого типа фрез является большое число зубьев. Передняя и задняя поверхности зубьев образованы ка­навкой с углом 60°, а впадина выполнена с малым радиусом для всего диапа­зона фрез. При такой конструкции зубья имеют неоп­тимальный задний угол, превышающий 60°, что умень­шает прочность режущей части. Поэтому фрезы с мел­ким зубом предназначены для работы с глубиной фрезерования, не превышающей ширины фрезы, т. е. для фрезерования  мелких пазов и шлицев или же для от­резки тонких листовых материалов. Увеличению глубины резания препятствует также малый объем канавок для размещения стружки.

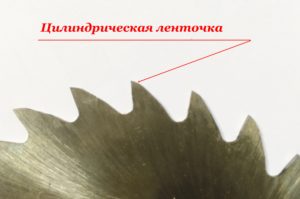

Фрезы  со  средним  зубом.

Число зубьев дан­ных фрез примерно в два    раза    меньше, чем у фрез типа 1, а следовательно фрезы имеют более емкую стружечную канавку. Стандартом предусмотрены две формы профиля зуба.  Первая форма такая же, как у фрез с мелким зубом, во второй предусмо­трена ленточка по задней поверхности с задним углом а =20°. Ширина ленточки для фрез диаметром 50 мм составляет 0,5—0,9 мм и увеличивается с увеличением диаметра фрезы. Фрезы со второй формой зуба благо­даря упрочнению режущей части допускают работу с большими глубиной и подачей, чем с первой.

Фрезы с крупным зубом. Они имеют число зубьев примерно в 2 раза меньшее, чем фрезы типа 2, что позволяет использовать их для прорезки глубоких пазов в деталях из вязких материалов, нержавеющих и жаропрочных сталей и сплавов. Особенностью формы зуба и впадины фрез являются увеличенные радиус впадины и объем стружечной ка­навки.

Для фрез со средним и крупным зубом предусмот­рены две формы заточки переходных режущих кромок: форма 1 и форма 2. Зубья формы 1 вы­полняются с двумя переходными режущими кромками.

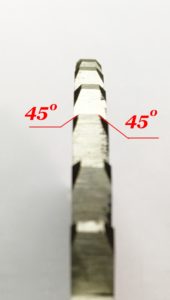

форма 1

Такая заточка зубьев повышает в 2—2,5 раза производительность обработки по срав­нению с обычной заточкой, дает возможность фрезеро­вать более глубокие пазы, исключает поломки фрез из-за пакетирования стружки.

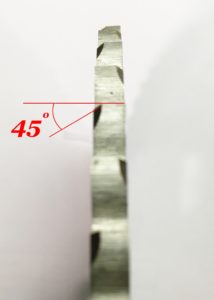

форма 2

Заточка зубьев формы 2 по сравнению с обычной заточкой несколько повышает стойкость за счет обеспе­чения лучшего отвода тепла от угловых точек, но не улучшает процесса образования и отвода стружки

У фрез с мелким зубом и фрез со средним и крупным зубом шириной В<1,6мм зубья не имеют переходных режущих кромок. Их главная режущая кромка имеет длину, равную ши­рине фрезы.
