Плиты поверочные и разметочные ГОСТ 10905-86 купить во Владимире

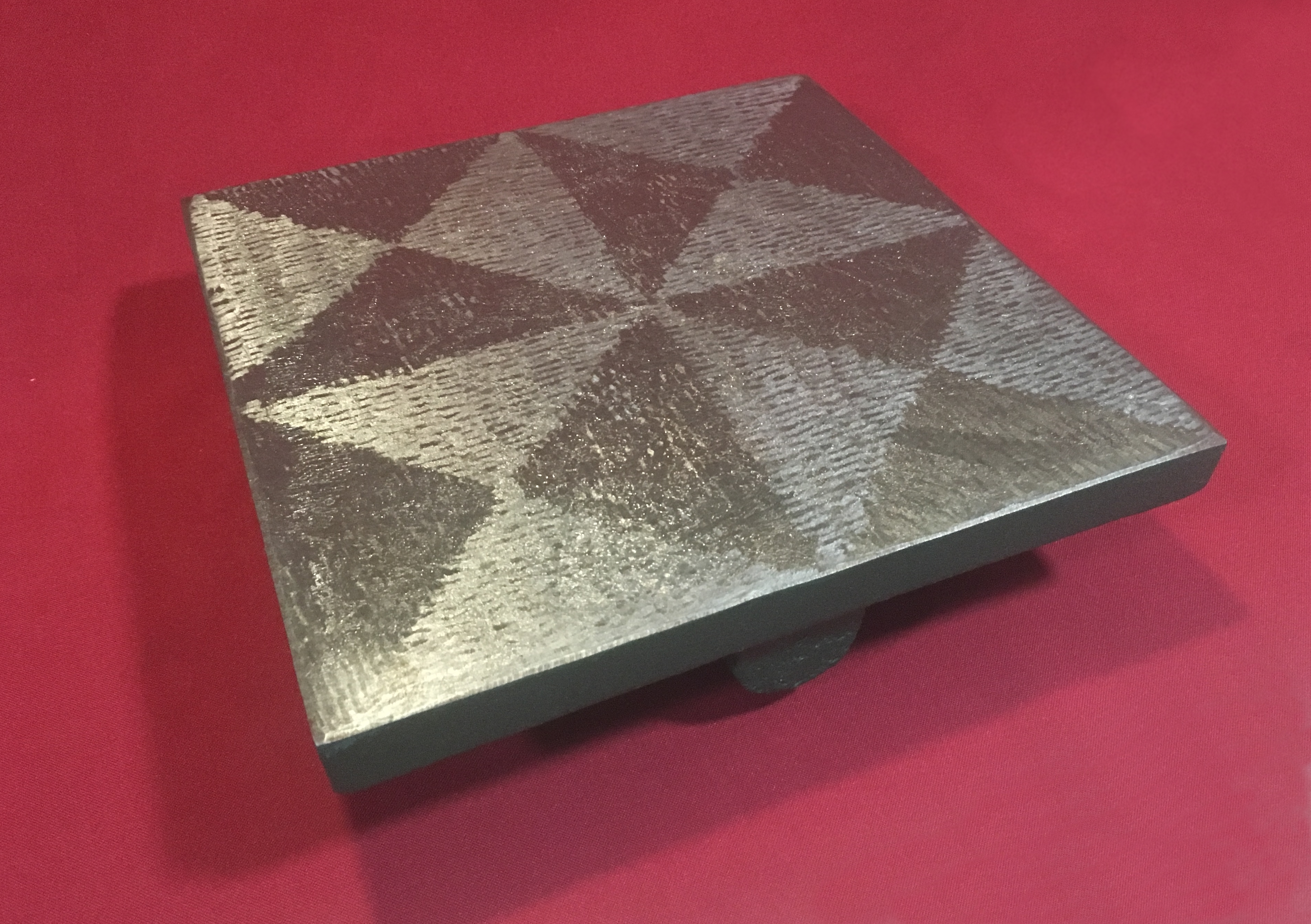

Плита поверочная 250х250 ручная шабровка

ПЛИТЫ ПОВЕРОЧНЫЕ И РАЗМЕТОЧНЫЕ ЧУГУННЫЕ ГОСТ 10905-86

Поверочная плита с нормированной плоскостностью и чистотой поверхности, предназначена для контроля плоскостности деталей по методу «пятен на краску» и «линейных отклонений» и точных разметочных работ. Используется в качестве установочной поверхности при сборке, измерениях и поверках. Изготавливают из чугуна в следующих исполнениях: 1 — плиты с ручной шабровкой рабочих поверхностей; 2 — плиты с механически обработанными рабочими поверхностями.

Размеры плит, мм	Допуск плоскостности для классов точности, мкм					Масса, кг.
	исполнение 1		исполнение 1 и 2	исполнение 2
	00	0	1	2	3
100 х 100*		4	8	16		2
200 х 100*		5	10	20		4
200 х 200*		5	10	20		7
250х250	2	4	8	16	30	10
300 х 200*		6	12	24		10
300 х 300*		6	12	24		15
400 х 300*		6	12	24		23
400х400	3	6	12	25	50	38
500 х 400*		6	12	24		42
600 х 400*		7	14	28		60
600 х 500*		7	14	28		65
630х400	4	8	16	30	60	65
800 х 400*		8	16	32	80
800 х 600*		8	16	32	80
900 х 600*		8	16	32	80
1000х630	5	10	20	40	80	350
1000 х750*		18	36	90		370
1000 х 1000*		20	39	96		400
1200 х 1000*		20	39	96		830
1500 х 1000*		24	48	120		850
1600х1000	6	12	25	50	100	870
2000х1000		16	30	60	120	1100
2000 х 1500*			56	140		2900
2500х1600		16	30	60	120	3100
2000 х 2000*			60	152	230
3000 х 1000*				168	248
3000 х 1500*				174	254
3000 х 2000*				184	275
4000 х 2000*				219	310
4000 х 3000*				240	360
6000 х 3000*				308	460

*Данные для плит поверочных и разметочных импортного производства.

ПЛИТЫ ЧУГУННЫЕ ПРИТИРОЧНЫЕ

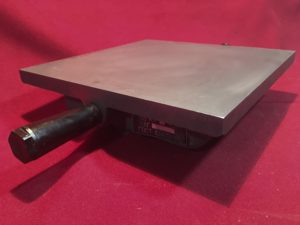

Плита притирочная 250х250

Доводка деталей может осуществляться вручную на притирочных плитах.

Чаще всего доводка необходима при изготовлении измерительного инструмента.

Притирка разделяется на предварительную и окончательную, поэтому для данного вида работ необходимы как минимум две плиты, для предварительной и чистовой притирки соответственно.

Размеры плит, мм	Допуск плоскостности для классов точности, мкм		Масса, кг.
Размеры плит, мм	0	1	Масса, кг.
200×200*	5	10	7
250х250	7		10
300×200*	6	12	10
300×300*	6	12	15
400×400	6	12	40
500×350*		12	45
500×450*		12	47
500×500*		14	52
600×400*		14	60
600×450*		14	62
600×500*		14	65
630х400	10		60
800×600*		16
1000х630		12	300
1000х1000		12	400

*Данные для плит притирочных импортного производства.

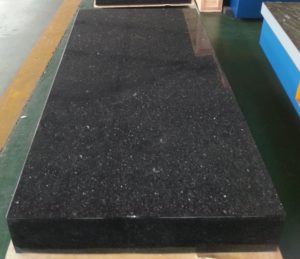

ПЛИТЫ ПОВЕРОЧНЫЕ И РАЗМЕТОЧНЫЕ ГРАНИТНЫЕ ГОСТ 10905-86

Гранитные поверочные и разметочные плиты износостойкие и долговечны. А их антикоррозийность выступает преимуществом перед чугунными поверочными плитами.

Размеры плит, мм	Допуск плоскостности для классов точности, мкм		Масса, кг.
Размеры плит, мм	00	0	Масса, кг.
250х250	2	4	16,30
300х300х50	3	6	19
400х300х70	3	6	25
400х400х70	3,5	6,5	51
630х400х100	3,5	7	76
630х630х100	4	8	155
800х500х130	4	8	156
1000х630х130	4,5	9	284
1000х750х150	5	9	338
1000х1000х150	5	10	450
1600х1000х200	6	12	963
1600х1600х300	6,5	13	2312
2000х1000х200	6,5	13	1200
2000х1600х300	7	14	2890
2500х1600х300	8	16	3612
3000х2000х500	9	18	9030
4000х2000х500	11	22	12040
6000х2000х700	15	30	25284
