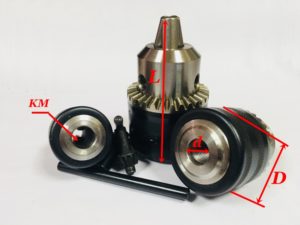

| Исполнение 1 — с присоединительным конусным отверстием типа ПС | |||||
| Исполнение 2 — с присоединительным резьбовым отверстием типа ПСР | |||||
| Патрон сверлильный | Диапазон зажима, мм |
Исп. | D, мм |
L, мм |
КМ/d |
| Патрон сверлильный ПС-6 | От 0,5 до 6 | 1 | 35 | 55 | В10 |
| Патрон сверлильный ПСР-6 | 2 | 30 | 54 | М10х1 | |
| Патрон сверлильный ПС-8 | От 1,0 до 8 | 1 | 40 | 60 | В10 |
| Патрон сверлильный ПСР-8 | 2 | 30 | 54 | М10х1 | |
| Патрон сверлильный ПС-10 | От 1,5 до 10; (от 2,0 до 10) | 1 | 45 | 75 | В12 |
| Патрон сверлильный ПСР-10 | 2 | 39 | 62 | М12х1,25 | |
| Патрон сверлильный ПС-13 | От 2,5 до 13 | 1 | 52 | 93 | В16 |
| Патрон сверлильный ПСР-13 | 2 | 44 | 75 | М12х1,25 | |
| Патрон сверлильный ПС-16 | От 3,0 до 16 | 1 | 58 | 104 | В18 |
| Патрон сверлильный ПС-20 | От 5,0 до 20 | 1 | 65 | 110 | В22 |
Патроны сверлильные трехкулачковые без ключа
|

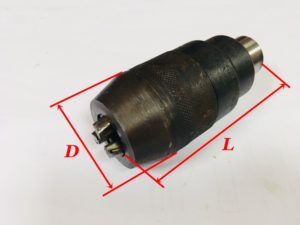

Патрон сверлильный ПСС
|
Диапазон зажима
|
D
|
L
|
КМ
|
|
Патрон сверлильный ПСС-6
|
От 0,5 до 6,0
|
35
|
62
|
В12
|
|
Патрон сверлильный ПСС-8
|
От 0,5 до 8,0
|
40
|
72
|
|
|
Патрон сверлильный ПСС-10
|
От 1,0 до 10,0
|
45
|
97
|
В16
|
|
Патрон сверлильный ПСС-13
|
От 1,0 до 13,0
|
52
|
110
|
|
|
Патрон сверлильный ПСС-16
|
От 3,0 до 16,0
|
56
|
114
|
В18
|
Оправка для патронов сверлильных ГОСТ 2682-86

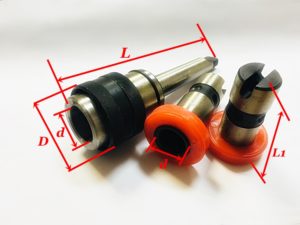

Патроны для быстросменного инструмента
Быстросменные патроны применяют в тех случаях, когда при обработке отверстий требуется частая смена режущего инструмента без остановке станка. Быстросменный патрон закрепляют в шпинделе станка коническим хвостовиком. В коническое отверстие сменной втулки вставляют хвостовик режущего инструмента, после чего втулку вводят в цилиндрическое отверстие к
орпуса патрона. При опускании зажимного кольца вниз два шарика входят в выточку сменной втулки, прочно зажимая ее вместе с инструментом в корпусе патрона, и фиксируются в этом положении зажимным кольцом.
Для смены втулки с инструментом при работе станка поднимают вверх кольцо, шарики под действием центробежных сил выйдут из выточки втулки и, войдя в выточку кольца, освободят втулку, после чего опускают зажимное кольцо 6 вниз и снимают инструмент.
| Патроны с ведущими шариками | d | D | L | Втулки для патронов с ведущими шариками | |||||
| Конус Морзе | L1 | Конус Морзе | L1 | Конус Морзе | L1 | ||||
| Патроны быстросменные с шариками КМ2 | 24 | 45 | 140 | КМ1 | 60 | КМ2 | 73 | — | — |
| Патроны быстросменные с шариками КМ3 | 32 | 55 | 170 | КМ1 | 73 | КМ2 | 73 | КМ3 | 92 |
| Патроны быстросменные с шариками КМ4 | 42 | 70 | 210 | КМ3 | 92 | КМ4 | 115 | — | — |
| Патроны быстросменные с шариками КМ5 | 55 | 85 | 260 | КМ4 | 115 | КМ5 | 145 | — | — |

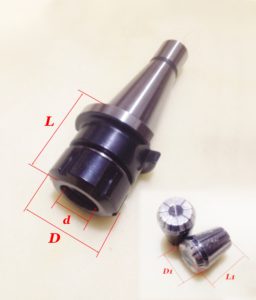

Патроны цанговые типа ER с хвостовиком конус 7:24
| Маркировка | Конус | d, мм | D, мм | L, мм | Цанги | D1, мм | L1, мм |
| Патрон цанговый 7:24 К30xER11-50 | 30 | 1-7 | 19 | 50 | ER11 | 11,5 | 18,0 |
| Патрон цанговый 7:24 К30xER16-63 | 30 | 1-10 | 28 | 63 | ER16 | 17,0 | 27,5 |
| Патрон цанговый 7:24 К30xER20-63 | 30 | 1-13 | 34 | 63 | ER20 | 21,0 | 31,5 |
| Патрон цанговый 7:24 К30xER25-63 | 30 | 1-16 | 42 | 63 | ER25 | 26,0 | 34,0 |
| Патрон цанговый 7:24 К30xER32-63 | 30 | 2-20 | 50 | 63 | ER32 | 33,0 | 40,0 |
| Патрон цанговый 7:24 К30xER40-75 | 30 | 3-26 | 63 | 75 | ER40 | 41,0 | 46,0 |
| Патрон цанговый 7:24 К40xER16-63 | 40 | 1-7 | 28 | 63 | ER16 | 17,0 | 27,5 |
| Патрон цанговый 7:24 К40xER20-60 | 40 | 1-10 | 34 | 60 | ER20 | 21,0 | 31,5 |
| Патрон цанговый 7:24 К40xER25-60 | 40 | 1-13 | 42 | 60 | ER25 | 26,0 | 34,0 |
| Патрон цанговый 7:24 К40xER32-70 | 40 | 1-16 | 50 | 70 | ER32 | 33,0 | 40,0 |
| Патрон цанговый 7:24 К40xER40-60 | 40 | 2-20 | 63 | 60 | ER40 | 41,0 | 46,0 |
| Патрон цанговый 7:24 К40xER50-100 | 40 | 3-26 | 78 | 100 | ER50 | 52,0 | 60,0 |
| Патрон цанговый 7:24 К50xER16-63 | 50 | 1-10 | 28 | 63 | ER16 | 17,0 | 27,5 |
| Патрон цанговый 7:24 К50xER20-60 | 50 | 1-13 | 34 | 60 | ER20 | 21,0 | 31,5 |
| Патрон цанговый 7:24 К50xER25-60 | 50 | 1-16 | 42 | 60 | ER25 | 26,0 | 34,0 |
| Патрон цанговый 7:24 К50xER32-70 | 50 | 2-20 | 50 | 70 | ER32 | 33,0 | 40,0 |
| Патрон цанговый 7:24 К50xER40-70 | 50 | 3-26 | 63 | 70 | ER40 | 41,0 | 46,0 |
| Патрон цанговый 7:24 К50xER50-90 | 50 | 6-34 | 78 | 90 | ER50 | 52,0 | 60,0 |
Патроны резьбонарезные с предохранительными головками предназначены для нарезания различных типов правой резьбы метчиками. Применяются на сверлильных, фрезерных, токарных станках и станках типа обрабатывающий центр. Резьбонарезные патроны имеют механизмы осевой компенсации, позволяющие компенсировать разность между подачей станка и шагом метчика, предусмотрен механизм быстрой смены головок предохранительных на другой диаметр метчика. Патроны обеспечивают быструю смену предохранительных головок.ТУ РБ 00223728.001-98
