Станочная оснастка и приспособления.Оправки для сверлильных патронов

     Инструментальные оправки представляют собой приспособление для крепления на металлорежущихоправка сверлостанках режущих инструментов, имеющих центральные отверстия:
Оправка для фрезы ГОСТ 20534-75;
Оправка с конусом ГОСТ 26538-85.

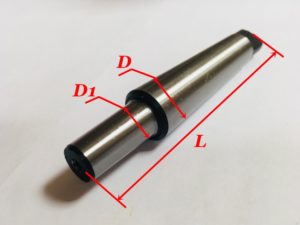

Оправки с конусом Морзе для сверлильных патронов ГОСТ 2682-86
Оправка для патронов сверлильных
КМ укор.
D
D1
L
r
Масса
Исп.
Обозначение
Оправка для патронов сверлильных КМ 0
В 10
9,045
10,094
80
0,4
0,03
1
6039-0001
Оправка для патронов сверлильных КМ 1
12,065
86
0,6
0,06
2
6039-0002
Оправка для патронов сверлильных КМ 2
17,78
105
1,6
0,14
6039-0003
Оправка для патронов сверлильных КМ 0
В 12
9,045
12,065
84
0,6
0,06
1
6039-0004
Оправка для патронов сверлильных КМ 1
12,065
90
0,07
3
6039-0005
Оправка для патронов сверлильных КМ 2
17,78
106
1,6
0,15
2
6039-0006
Оправка для патронов сверлильных КМ 3
23,825
124
0,28
6039-0022
Оправка для патронов сверлильных КМ 1
В 16
12,065
15,733
99
0,09
1
6039-0007
Оправка для патронов сверлильных КМ 2
17,78
112
0,6
0,16
2
6039-0008
Оправка для патронов сверлильных КМ 3
23,825
134
1,6
0,32
6039-0009
Оправка для патронов сверлильных КМ 4
31,267
156
0,59
6039-0010
Оправка для патронов сверлильных КМ 1
В 18
12,065
17,78
107
0,11
1
6039-0011
Оправка для патронов сверлильных КМ 2
17,78
120
0,19
3
6039-0012
Оправка для патронов сверлильных КМ 3
23,825
140
1,6
0,34
2
6039-0013
Оправка для патронов сверлильных КМ 4
31,267
164
0,64
6039-0014
Оправка для патронов сверлильных КМ 5
44,399
196
1,55
6039-0015
Оправка для патронов сверлильных КМ 2
В 22
17,78
21,793
130
0,26
1
6039-0016
Оправка для патронов сверлильных КМ 3
23,825
149
0,6
0,4
2
6039-0017
Оправка для патронов сверлильных КМ 4
31,267
176
1,6
0,73
6039-0018
Оправка для патронов сверлильных КМ 5
44,399
206
1,64
6039-0019
Оправка для патронов сверлильных КМ 3
В 24
23,825
23,825
157
0,44
3
6039-0023
Оправка для патронов сверлильных КМ 4
31,267
186
1,6
0,79
2
6039-0020
Оправка для патронов сверлильных КМ 5
44,399
221
1,69
6039-0021
