Развертка регулируемая по металлу

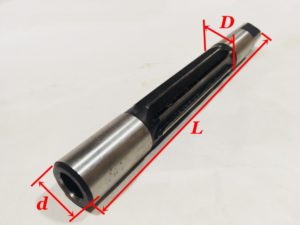

 Развертка ручная разжимная ГОСТ 3509-71
Развертки предназначены для точной и чистовой обработки отверстий после их предварительной обработки
расточным резцом,сверлом, зенкером
отверстий с целью придания им высоко
й чистоты поверхности и точности размеров. Конструкция разжимных разверток, изготовляемых по ГОСТ 3509—71, позволяет восстанавливать их размер после износа. На всей длине рабочей части разверток имеется ступенчатое отверстие, в котором между большим и малым отверстиями расположен конический участок. Конусность этого участка для разверток диаметром 8 мм составляет 1:20, для разверток диаметром свыше 8 мм — 1:10. На этом коническом участке помещается стальной шарик, который поджимается ввинчивающимся с торца упором (винтом). Ввинчиванием упора и перемещением шарика по коническому отверстию осуществляется разжимание зубьев, вследствие чего диаметр развертки увеличивается.
Обозначение D d L S* Обозначение D d L S*
2362-0001 Развертка разжимная 8 7,7 110 +0,16 2362-0016 Развертка разжимная 24 23,7 220 +0,40
2362-0002 Развертка разжимная 9 8,7 125 +0,16 2362-0017 Развертка разжимная 25 24,7 240 +0,40
2362-0003 Развертка разжимная 10 9,7 125 +0,16 2362-0018 Развертка разжимная 26 25,7 240 +0,40
2362-0004 Развертка разжимная 11 10,7 140 +0.25 2362-0019 Развертка разжимная 27 26,7 240 +0,40
2362-0005 Развертка разжимная 12 11,7 140 +0,25 2362-0020 Развертка разжимная 28 27,7 260 +0,40
2362-0006 Развертка разжимная 13 12,7 140 +0,25 2362-0021 Развертка разжимная 30 29,7 260 +0,40
2362-0007 Развертка разжимная 14 13,7 160 +0,25 2362-0022 Развертка разжимная 32 31,7 260 +0,50
2362-0008 Развертка разжимная 15 14,7 160 +0,25 2362-0023 Развертка разжимная 34 33,7 260 +0,50
2362-0009 Развертка разжимная 16 15,7 160 +0,25 2362-0024 Развертка разжимная 36 35,7 300 +0,50
2362-0010 Развертка разжимная 17 16,7 160 +0,25 2362-0025 Развертка разжимная 38 37,7 300 +0,50
2362-0011 Развертка разжимная 18 17,7 180 +0,25 2362-0026 Развертка разжимная 40 39,7 340 +0,50
2362-0012 Развертка разжимная 19 18,7 180 +0,25 2362-0027 Развертка разжимная 42 41,7 340 +0,50
2362-0013 Развертка разжимная 20 19,7 200 +0,25 2362-0028 Развертка разжимная 45 44,7 380 +0,50
2362-0014 Развертка разжимная 21 20,7 200 +0,40 2362-0029 Развертка разжимная 48 47,7 380 +0,50
2362-0015 Развертка разжимная 22 21,7 220 +0,40 2362-0030 Развертка разжимная 50 49,7 380 +0,50
*Допускаемое регулирование по диаметру (от номинального размера) должно быть не менее величины S.

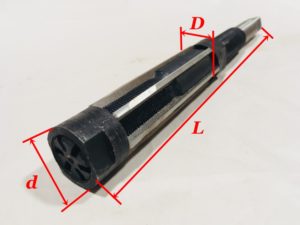

Развертки ручные регулируемые по чертежам завода-изготовителя ТУ 2 035-229-71.

Развертки регулируемые предназначены для обработки предварительно просверленных или зенкерованных отверстий. Они удобны в эксплуатации и широко применяются при ремонтных работах. Конструкция разверток позволяет обрабатывать отверстия любого диаметра при небольшой номенклатуре разверток. Регулирование разверток осуществляется за счет осевого перемещения ножей по дну пазов в корпусе, выполненных с уклоном 1:25.

Обозначение D d L
2361-0016 Развертка ручная регулируемая 16,25—17,25 14,89 170
2361-0017 Развертка ручная регулируемая 17,26—19,00 16,89 170
2361-0018 Развертка ручная регулируемая 19,00—21,00 18,58 180
2361-0019 Развертка ручная регулируемая 21,00—23,00 20,58 195
2361-0020 Развертка ручная регулируемая 23,00—26,00 22,58 215
2361-0021 Развертка ручная регулируемая 26,00—29,50 22,55 240
2361-0022 Развертка ручная регулируемая 29,50—33,50 29 270
2361-0023 Развертка ручная регулируемая 33,50—38,00 32,98 310

Развертки ручные регулируемые по чертежам завода-изготовителя ТУ У 28.6-00222083-002-2002.

D L l
Развертка ручная регулируемая 10,0—10,75 130 40
Развертка ручная регулируемая 10,75—11,75 130 40
Развертка ручная регулируемая 12,0—13,5 150 52
Развертка ручная регулируемая 13,5—15,5 150 56
Развертка ручная регулируемая 15,25—17,25 160 56
Развертка ручная регулируемая 17,25—19,0 170 54,5
Развертка ручная регулируемая 19,0—21,0 180 54,5
Развертка ручная регулируемая 21,0—23,0 190 72
Развертка ручная регулируемая 23,0—26,0 205 72
Развертка ручная регулируемая 26,0—29,5 240 78
Развертка ручная регулируемая 29,5—33,5 260 97
Развертка ручная регулируемая 33,5—35,0 305 97
Развертка ручная регулируемая 35,0—40,0 305 94
Развертка ручная регулируемая 40,0—43,0 305 89,4
Развертка ручная регулируемая 43,0—45,0 305 86,3
Развертка ручная регулируемая 45,0—47,0 305 84,3
Развертка ручная регулируемая 47,0—50,0 320 84,3
