Развертка коническая

Развертки предназначены для снижения шероховатости поверхности, повышения точности размеров и формы отверстия.

Развертки ручные конические конусностью 1:30 с цилиндрическим хвостовиком ГОСТ 11184-84

Обозначение D D1 d L
2372-0101  Развертка ручная коническая 1:30 ц/х 13 13,6 10,9 80
2372-0102  Развертка ручная коническая 1:30 ц/х 16 16,6 13,6 90
2372-0103  Развертка ручная коническая 1:30 ц/х 19 19,6 16,2 102
2372-0104  Развертка ручная коническая 1:30 ц/х 22 22,8 18,9 117
2372-0105  Развертка ручная коническая 1:30 ц/х 27 27,8 23,5 129
2372-0106  Развертка ручная коническая 1:30 ц/х 32 32,8 28,2 138
2372-0107  Развертка ручная коническая 1:30 ц/х 40 41 35,8 158
2372-0108  Развертка ручная коническая 1:30 ц/х 50 51 45,4 168

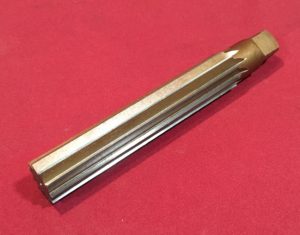

Развертка ручная 1:30 ф20

Развертки ручные конические конусностью 1:50 с цилиндрическим хвостовиком ГОСТ 11177-84
Обозначение D D1 d L
2372-0035  Развертка ручная коническая 1:50 ц/х 0,6 0,9 0,5 20
2372-0036  Развертка ручная коническая 1:50 ц/х 0,8 1,18 0,7 24
2372-0001  Развертка ручная коническая 1:50 ц/х 1 1,46 0,9 28
2372-0031  Развертка ручная коническая 1:50 ц/х 1,2 1,74 1,1 32
2372-0201  Развертка ручная коническая 1:50 ц/х 1,5 2,14 1,4 37
2372-0032  Развертка ручная коническая 1:50 ц/х 1,6 2,26 1,5 38
2372-0003  Развертка ручная коническая 1:50 ц/х 2 2,86 1,9 48
2372-0004  Развертка ручная коническая 1:50 ц/х 2,5 3,36 2,4 48
2372-0005  Развертка ручная коническая 1:50 ц/х 3 4,06 2,9 58
2372-0007  Развертка ручная коническая 1:50 ц/х 4 5,26 3,9 68
2372-0009  Развертка ручная коническая 1:50 ц/х 5 6,36 4,9 73
2372-0011  Развертка ручная коническая 1:50 ц/х 6 8 5,9 105
2372-0013  Развертка ручная коническая 1:50 ц/х 8 10,8 7,9 145
2372-0015  Развертка ручная коническая 1:50 ц/х 10 13,4 9,9 175
2372-0033  Развертка ручная коническая 1:50 ц/х 12 16 11,8 210
2372-0019  Развертка ручная коническая 1:50 ц/х 16 20,4 15,8 230
2372-0021  Развертка ручная коническая 1:50 ц/х 20 24,8 19,8 250
2372-0023  Развертка ручная коническая 1:50 ц/х 25 30,7 24,7 300
2327-0203  Развертка ручная коническая 1:50 ц/х 30 36,1 29,7 320
2372-0025  Развертка ручная коническая 1:50 ц/х 32 38,1 31,7 320
2372-0027  Развертка ручная коническая 1:50 ц/х 40 46,5 39,7 340
2372-0029  Развертка ручная коническая 1:50 ц/х 50 56,9 49,7 360

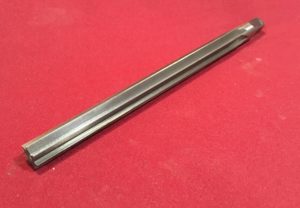

Развертка ручная 1:50 ф12

Развертки конические с цилиндрическим хвостовиком под конусы Морзе ГОСТ 11182-71

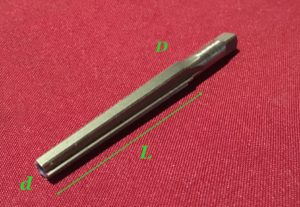

Развертка ручная КМ1

Обозначения разверток КМ D1 d L
2373-0132  Развертка коническая КМ 0 9,722 6,547 61
2373-0133  Развертка коническая КМ 1 12,863 9,571 66
2373-0134  Развертка коническая КМ 2 18,679 14,733 79
2373-0135  Развертка коническая КМ 3 24,829 20,01 96
2373-0136  Развертка коническая КМ 4 32,41 26,229 119
2373-0137  Развертка коническая КМ 5 45,767 37,873 150
2373-0138  Развертка коническая КМ 6 65,016 54,171 208
Развертки машинные конические конусностью 1:16 с коническим хвостовиком ГОСТ 6226-71.
Обозначения разверток Обозначения размеров резьбы D1 d L
КОНИЧЕСКИЕ
2373-0031   Развертка машинная К 1/16 7,014 5,726 20
2373-0032   Развертка машинная К 1/8 9,454 8,141 22
2373-0033   Развертка машинная К 1/4 12,127 10,439 28
2373-0034   Развертка машинная К 3/8 15,672 13,859 30
2373-0035   Развертка машинная К 1/2 19,191 17,102 35
2373-0036   Развертка машинная К 3/4 24,729 22,447 38
2373-0037   Развертка машинная К 1 30,882 28,194 45
2373-0038   Развертка машинная К 1 1/4 39,764 36,888 48
2373-0039   Развертка машинная К 1 1/2 45,958 42,957 50
2373-0040   Развертка машинная К 2 58,058 54,933 52
КОНИЧЕСКИЕ ТРУБНЫЕ
2373-0051   Развертка машинная Ктр 1/8 9,192 7,879 22
2373-0052   Развертка машинная Ктр 1/4 12,196 10,508 28
2373-0053   Развертка машинная Ктр 3/8 15,701 13,888 30
2373-0054   Развертка машинная Ктр 1/2 19,445 17,351 35
2373-0055   Развертка машинная Ктр 3/4 24,994 22,713 38
2373-0056   Развертка машинная Ктр 1 31,356 28,668 45
2373-0057   Развертка машинная Ктр 1 1/4 40,079 37,204 48
2373-0058   Развертка машинная Ктр 1 1/2 45,972 42,972 50

Развертка машинная Ктр 2

Развертка коническая ГОСТ 10083-81, Развертка коническая Конусность 1:10 ГОСТ 11179-71, Развертка коническая под конические штифты ГОСТ 6312-52, Развертка коническая под укороченные конусы Морзе ГОСТ 11181-71, Развертка коническая с коническим хвостовиком под конусы Морзе ГОСТ 10079-71, Развертка коническая с цилиндрическим хвостовиком под конусы Морзе ГОСТ 11182-71, Развертка коническая с цилиндрическим хвостовиком под метрические конусы Конусность 1:20 ГОСТ 11183-71, Развертка машинная коническая конусностью 1:16 с коническим хвостовиком. ГОСТ 6226-71. Развертки машинные конические конусностью 1:30 с коническим хвостовиком ГОСТ 10082-71. Развертки машинные конические конусностью 1:50 ГОСТ 10081-84. Развертки конические. Конусность 1:7 ГОСТ 11180-71.
