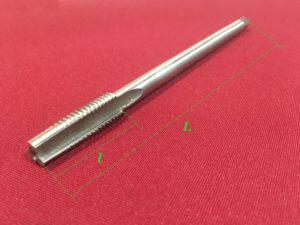

Метчик гаечный М8
Метчик гаечный используют для нарезания за один проход полной резьбы в сквозных отверстиях за один проход и для нарезания метрических и дюймовых резьб в гайках главным образом на сверлильных станках. На станках-автоматах для нарезания гаек используют гаечные длинные метчики с изогнутым хвостовиком.
Обозначение | Номинальный диаметр резьбы | Шаг резьбы | l | L |
2640-0005 | Метчик гаечный М 3 | 0,5 | 10 | 70 |
2640-0001 | 0,35 | 7 | 70 | |
2640-0013 | Метчик гаечный М 3,5 | 0,6 | 12 | 80 |
2640-0009 | 0,35 | 7 | 80 | |
2640-0021 | Метчик гаечный М 4 | 0,7 | 14 | 90 |
2640-0017 | 0,5 | 10 | 90 | |
2640-0029 | Метчик гаечный М 4,5 | 0,75 | 16 | 100 |
2640-0025 | 0,5 | 10 | 100 | |
2640-0037 | Метчик гаечный М 5 | 0,8 | 16 | 110 |
2640-0033 | 0,5 | 10 | 110 | |
2640-0041 | Метчик гаечный М 5,5 | 0,5 | 10 | 110 |
2640-0053 | Метчик гаечный М 6 | 1 | 20 | 120 |
2640-0049 | 0,75 | 16 | 120 | |
2640-0045 | 0,5 | 10 | 120 | |
2640-0065 | Метчик гаечный М 7 | 1 | 20 | 120 |
2640-0061 | 0,75 | 16 | 120 | |
2640-0057 | 0,5 | 10 | 120 | |
2640-0081 | Метчик гаечный М 8 | 1,25 | 25 | 140 |
2640-0077 | 1 | 20 | 140 | |
2640-0073 | 0,75 | 16 | 140 | |
2640-0069 | 0,5 | 10 | 140 | |
2640-0097 | Метчик гаечный М 9 | 1,25 | 25 | 140 |
2640-0093 | 1 | 20 | 140 | |
2640-0089 | 0,75 | 16 | 140 | |
2640-0085 | 0,5 | 10 | 140 | |
2640-0117 | Метчик гаечный М 10 | 1,5 | 30 | 160 |
2640-0113 | 1,25 | 25 | 160 | |
2640-0109 | 1 | 20 | 160 | |
2640-0105 | 0,75 | 16 | 160 | |
2640-0101 | 0,5 | 10 | 160 | |
2640-0133 | Метчик гаечный М 11 | 1,5 | 30 | 160 |
2640-0129 | 1 | 20 | 160 | |
2640-0125 | 0,75 | 16 | 160 | |
2640-0121 | 0,5 | 10 | 160 | |
2640-0153 | Метчик гаечный М 12 | 1,75 | 36 | 180 |
2640-0149 | 1,5 | 30 | 180 | |
2640-0145 | 1,25 | 25 | 180 | |
2640-0141 | 1 | 20 | 180 | |
2640-0137 | 0,75 | 16 | 180 | |
2640-0169 | Метчик гаечный М 14 | 2 | 40 | 180 |
2640-0165 | 1,5 | 30 | 180 | |
2640-0485 | 1,25 | 25 | 180 | |
2640-0161 | 1 | 20 | 180 | |
2640-0157 | 0,75 | 16 | 180 | |
2640-0177 | Метчик гаечный М 15 | 1,5 | 30 | 180 |
2640-0173 | 1 | 25 | 180 | |
2640-0193 | Метчик гаечный М 16 | 2 | 40 | 200 |
2640-0189 | 1,5 | 30 | 200 | |
2640-0185 | 1 | 20 | 200 | |
2640-0181 | 0,75 | 16 | 200 | |
2640-0201 | Метчик гаечный М 17 | 1,5 | 30 | 200 |
2640-0197 | 1 | 20 | 200 | |
2640-0221 | Метчик гаечный М 18 | 2,5 | 50 | 200 |
2640-0217 | 2 | 40 | 200 | |
2640-0213 | 1,5 | 30 | 200 | |
2640-0209 | 1 | 20 | 200 | |
2640-0205 | 0,75 | 16 | 200 | |
2640-0241 | Метчик гаечный М 20 | 2,5 | 50 | 220 |
2640-0237 | 2 | 40 | 220 | |
2640-0233 | 1,5 | 30 | 220 | |
2640-0229 | 1 | 20 | 220 | |
2640-0225 | 0,75 | 16 | 220 | |
2640-0261 | Метчик гаечный М 22 | 2,5 | 50 | 220 |
2640-0257 | 2 | 40 | 220 | |
2640-0253 | 1,5 | 30 | 220 | |
2640-0249 | 1 | 20 | 220 | |
2640-0245 | 0,75 | 16 | 220 |
Обозначение | Номинальный диаметр резьбы | Шаг резьбы | l | L |
2640-0277 | Метчик гаечный М 24 | 3 | 60 | 250 |
2640-0273 | 2 | 40 | 250 | |
2640-0269 | 1,5 | 30 | 250 | |
2640-0265 | 1 | 20 | 250 | |
2640-0289 | Метчик гаечный М 25 | 2 | 40 | 250 |
2640-0285 | 1,5 | 30 | 250 | |
2640-0281 | 1 | 20 | 250 | |
2640-0305 | Метчик гаечный М 27 | 3 | 60 | 250 |
2640-0301 | 2 | 40 | 250 | |
2640-0297 | 1,5 | 30 | 250 | |
2640-0293 | 1 | 20 | 250 | |
2640-0317 | Метчик гаечный М 28 | 2 | 40 | 250 |
2640-0313 | 1,5 | 30 | 250 | |
2640-0309 | 1 | 20 | 250 | |
2640-0337 | Метчик гаечный М 30 | 3,5 | 70 | 280 |
2640-0333 | 3 | 60 | 280 | |
2640-0329 | 2 | 40 | 280 | |
2640-0325 | 1,5 | 30 | 280 | |
2640-0321 | 1 | 20 | 280 | |
2640-0345 | Метчик гаечный М 32 | 2 | 40 | 280 |
2640-0341 | 1,5 | 30 | 280 | |
2640-0365 | Метчик гаечный М 33 | 3,5 | 70 | 280 |
2640-0361 | 3 | 60 | 280 | |
2640-0357 | 2 | 40 | 280 | |
2640-0353 | 1,5 | 30 | 280 | |
2640-0349 | 1 | 20 | 280 | |
2640-0369 | Метчик гаечный М 35 | 1,5 | 30 | 280 |
2640-0489 | Метчик гаечный М 36 | 4 | 80 | 280 |
2640-0381 | 3 | 60 | 280 | |
2640-0377 | 2 | 40 | 280 | |
2640-0373 | 1,5 | 30 | 280 | |
2640-0493 | Метчик гаечный М 39 | 4 | 80 | 320 |
2640-0393 | 3 | 60 | 280 | |
2640-0389 | 2 | 40 | 280 | |
2640-0385 | 1,5 | 30 | 280 | |
2640-0405 | Метчик гаечный М 40 | 3 | 60 | 280 |
2640-0401 | 2 | 40 | 280 | |
2640-0397 | 1,5 | 30 | 280 | |
2640-0497 | Метчик гаечный М 42 | 4,5 | 90 | 360 |
2640-0421 | 4 | 80 | 280 | |
2640-0417 | 3 | 60 | 280 | |
2640-0413 | 2 | 40 | 280 | |
2640-0409 | 1,5 | 30 | 280 | |
2640-0501 | Метчик гаечный М 45 | 4,5 | 90 | 360 |
2640-0437 | 4 | 80 | 280 | |
2640-0433 | 3 | 60 | 280 | |
2640-0429 | 2 | 40 | 280 | |
2640-0425 | 1,5 | 30 | 280 | |
2640-0505 | Метчик гаечный М 48 | 5 | 100 | 400 |
2640-0453 | 4 | 80 | 280 | |
2640-0449 | 3 | 60 | 280 | |
2640-0445 | 2 | 40 | 280 | |
2640-0441 | 1,5 | 30 | 280 | |
2640-0465 | Метчик гаечный М 50 | 3 | 60 | 280 |
2640-0461 | 2 | 40 | 280 | |
2640-0457 | 1,5 | 30 | 280 | |
2640-0481 | Метчик гаечный М 52 | 4 | 48 | 280 |
2640-0477 | 3 | 36 | 280 | |
2640-0473 | 2 | 24 | 280 | |
2640-0469 | 1,5 | 18 | 280 | |
2640-1201 | 5 | 100 | 400 |
