Фрезы концевые с цилиндрическим хвостовиком

20-1-А-1-20-104

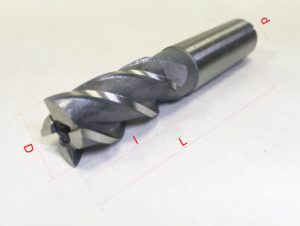

Фреза концевая с цилиндрическим хвостовиком ГОСТ 17025-71
Фрезы концевые ц/х используют для обработки заготовок из труднообрабатываемых материалов.
Концевые фрезы с цилиндрическим хвостовиком подразделяются:
Тип 1 — с нормальным зубом;
Тип 2 — с крупным зубом.
Исполнение А — с цилиндрической ленточкой;
Исполнение Б — заточенные наостро.



Фрезы типа 1
D d l L z Исполнения А праворежущие Условное обозначение по ГОСТ 32831-2014*
Фреза концевая ц/х 2 4 7 39 3 2220-0164 2-1-А-1-4-39
Фреза концевая ц/х 2,5 8 40 2220-0173 2,5-1-А-1-4-40
Фреза концевая ц/х 3 4 2220-0001 3-1-А-1-4-40
Фреза концевая ц/х 3,5 10 42 2220-0182 3,5-1-А-1-4-42
Фреза концевая ц/х 4 11 43 2220-0003 4-1-А-1-4-43
Фреза концевая ц/х 5 5 13 47 2220-0005 5-1-А-1-5-47
Фреза концевая ц/х 6 6 57 2220-0007 6-1-А-1-6-57
Фреза концевая ц/х 7 8 16 60 2220-0429 7-1-А-1-8-60
Фреза концевая ц/х 8 19 63 2220-0009 8-1-А-1-8-63
Фреза концевая ц/х 9 10 69 2220-0433 9-1-А-1-10-69
Фреза концевая ц/х 10 22 72 2220-0011 10-1-А-1-10-72
Фреза концевая ц/х 11 12 79 2220-0435 11-1-А-1-12-79
Фреза концевая ц/х 12 26 83 5 2220-0013 12-1-А-1-12-83
Фреза концевая ц/х 14 2220-0015 14-1-А-1-12-83
Фреза концевая ц/х 16 16 32 92 2220-0017 16-1-А-1-16-92
Фреза концевая ц/х 18 6 2220-0019 18-1-А-1-16-92
Фреза концевая ц/х 20 20 38 104 2220-0021 20-1-А-1-20-104
Фреза концевая ц/х 22 2220-0208 22-1-А-1-20-104
Фреза концевая ц/х 25 25 45 121 2220-0217 25-1-А-1-25-121
Фреза концевая ц/х 28 2220-0226 28-1-А-1-25-121
Фрезы типа 2
D d l L z Исполнения А праворежущие Условное обозначение по ГОСТ 32831-2014*
Фреза концевая ц/х 2 4 7 39 2 2220-0168 2-2-А-1-4-39
Фреза концевая ц/х 2,5 8 40 2220-0177 2,5-2-А-1-4-40
Фреза концевая ц/х 3 3 2220-0061 3-2-А-1-4-40
Фреза концевая ц/х 3,5 10 42 2220-0186 3,5-2-А-1-4-42
Фреза концевая ц/х 4 11 43 2220-0063 4-2-А-1-4-43
Фреза концевая ц/х 5 5 13 47 2220-0065 5-2-А-1-5-47
Фреза концевая ц/х 6 6 57 2220-0067 6-2-А-1-6-57
Фреза концевая ц/х 7 8 16 60 2220-0235 7-2-А-1-8-60
Фреза концевая ц/х 8 19 63 2220-0069 8-2-А-1-8-63
Фреза концевая ц/х 9 10 69 2220-0237 9-2-А-1-10-69
Фреза концевая ц/х 10 22 72 2220-0071 10-2-А-1-10-72
Фреза концевая ц/х 11 12 79 2220-0239 11-2-А-1-12-79
Фреза концевая ц/х 12 26 83 4 2220-0073 12-2-А-1-12-83
*Условное обозначение по ГОСТ Р 32831-2014: диаметр-тип-исполнение А-исполнение хвостовика-диаметр хвостовика-общая длина
