Фрезы для пазов сегментных шпонок

Фреза для пазов сегментных шпонок ГОСТ Р 53412-2009 (ГОСТ 6648-79)
Фрезы для пазов сегментных шпонок применяют для фрезерования пазов под сегментные шпонки в деталях из стали и чугуна.

Фрезы для пазов сегментных шпонок бывают 2 типов:

1 — с прямым зубом;

2 — с разнонаправленным зубом.

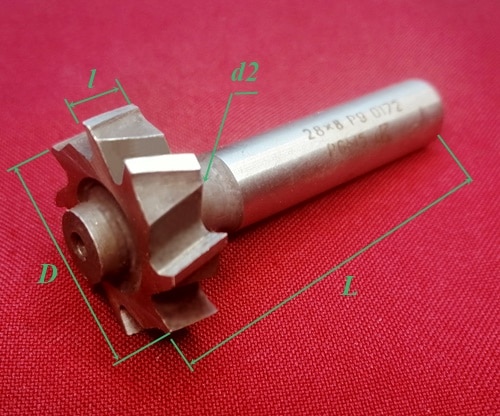

Номинальный размер шпонки (диаметр ширина)DlLd1d2
 Фреза для пазов сегментных шпонок 4×1,0415061,8
 Фреза для пазов сегментных шпонок 7×1,571,52,8
 Фреза для пазов сегментных шпонок 7×2,0723,2
 Фреза для пазов сегментных шпонок 10×2,01024
 Фреза для пазов сегментных шпонок 10×2,5102,5
 Фреза для пазов сегментных шпонок 13×3,013356104,6
 Фреза для пазов сегментных шпонок 16×3,0163
 Фреза для пазов сегментных шпонок 16×4,0164
 Фреза для пазов сегментных шпонок 16×5,01655
 Фреза для пазов сегментных шпонок 19×4,0194635,6
 Фреза для пазов сегментных шпонок 19×5,01956
 Фреза для пазов сегментных шпонок 22×5,0225
 Фреза для пазов сегментных шпонок 22×6,02266,5
 Фреза для пазов сегментных шпонок 25×6,02567,5
 Фреза для пазов сегментных шпонок 28×8,02888,5
 Фреза для пазов сегментных шпонок 32×10,0321071129,3

Фреза для пазов и сегментных шпонок
