(Измененная редакция, Изм. N 1).

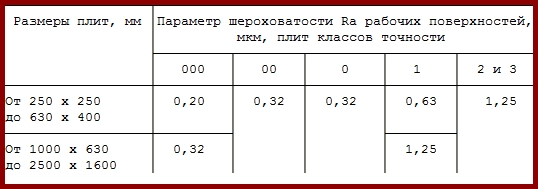

2.14. Шероховатость боковых поверхностей — не более у чугунных плит Ra <= 5 мкм, у гранитных Ra <= 2,5 мкм.
2.15. Необработанные поверхности чугунных плит должны быть очищены и окрашены.
2.16. У чугунных плит размерами 630 x 400 мм и менее должны быть три опорные точки, а у плит размерами свыше 630 x 400 мм не менее пяти опорных точек.Опоры чугунных плит размерами 1000 x 630 мм и более должны быть регулируемыми.По заказу потребителя опоры чугунных плит размерами 630 x 400 мм и менее должны быть регулируемыми. У чугунных плит размерами свыше 630 x 400 мм расположение опор должно давать возможность установки плит в свободном (разгруженном) состоянии на три основные опорные точки.
2.17. У гранитных плит размерами 630 x 400 мм и менее должны быть три опорные точки, а у плит размерами свыше 630 x 400 мм не менее пяти опорных точек.Опоры гранитных плит размерами 630 x 400 мм и более должны быть регулируемыми.По заказу потребителя опоры гранитных плит размерами 400 x 400 мм и менее должны быть регулируемыми. У гранитных плит размерами 1000 x 630 мм и более расположение опор должно давать возможность установки плит в свободном (разгруженном) состоянии на три опорные точки.
2.18. Плиты всех размеров должны быть снабжены ручками, скобами или выемками.
2.19. На поверхностях чугунных плит не должно быть трещин, раковин, посторонних включений и других дефектов, снижающих качество. Материал для заделки раковин должен быть однородным с материалом плиты. Твердость на месте заделанной раковины не должна быть больше твердости материала плиты вокруг раковины.
2.20. У чугунных плит внутренние напряжения должны быть сняты. Плиты должны быть размагничены.

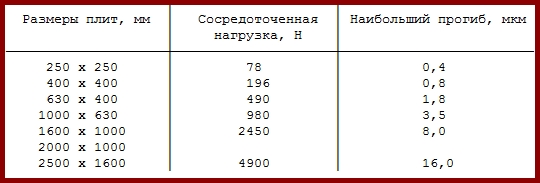

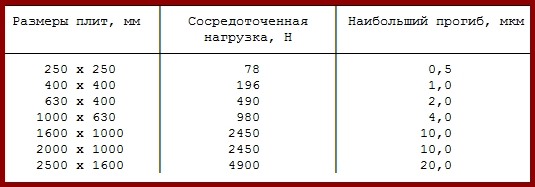

2.21. Полный средний срок службы — 10 лет.Критерием предельного состояния плит является невыполнение требований пп. 2.5 и 2.6 в части наибольшего прогиба в любом месте под действием сосредоточенной нагрузки.(Измененная редакция, Изм. N 1).
2.22. Установленный полный срок службы — 5 лет.
2.23. Срок сохраняемости гранитных плит — 2 года, чугунных плит 0 и 00 классов — 1,5 года, плит класса 1 — 2 года, плит класса 2 и 3 — 3 года при условии переконсервации через 2 года.
3. КОМПЛЕКТНОСТЬ
3.1. В комплект плит должны входить:
ручки;
опоры регулируемые;
крышка.
К плитам прилагают паспорт по ГОСТ 2.601-68, включающий инструкцию по эксплуатации.
4. ПРАВИЛА ПРИЕМКИ
4.1. Для проверки соответствия плит требованиям настоящего стандарта проводят приемочный контроль и периодические испытания.
4.2. При приемочном контроле каждую плиту проверяют на соответствие требованиям пп. 2.1 — 2.3, 2.7, 2.8, 2.12 — 2.20, 3.1.
4.3. Периодические испытания проводят не реже одного раза в три года не менее чем на трех плитах, из числа прошедших приемочный контроль, на соответствие всем требованиям настоящего стандарта кроме пп. 2.21 — 2.23.Если при испытаниях обнаружено, что плиты соответствуют всем требованиям настоящего стандарта, то результаты периодических испытаний считают положительными.(Измененная редакция, Изм. N 1).
5. МЕТОДЫ КОНТРОЛЯ
5.1. Поверка плит — по ГОСТ 8.210-76.

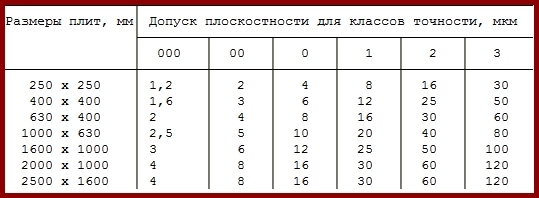

5.2. Воздействие климатических факторов среды при транспортировании проверяют на типовом представителе при проведении периодических испытаний в климатических камерах. Испытания проводят после двухчасовой выдержки плит в каждом режиме в климатических камерах при температуре минус (50 +/- 3) и плюс (50 +/- 3) °C и при относительной влажности (95 +/- 3)%. После испытаний отклонения от плоскостности не должны превышать значений по п. 2.2.
5.3. Воздействие тряски при транспортировании проверяют на типовом представителе при проведении периодических испытаний. Испытания проводят при транспортировании упакованных плит на грузовой автомашине при движении по грунтовой дороге на расстояние 250 км со скоростью 20 — 40 км/ч.После испытаний отклонения от плоскостности не должны превышать значений, указанных в п. 2.2.(Измененная редакция, Изм. N 1).
5.4. Показатели по пп. 2.21 — 2.23 подтверждаются при проведении периодических испытаний по результатам подконтрольной эксплуатации не менее 10 плит. Результаты анализа подконтрольной эксплуатации считают положительными, если:
1) все контролируемые плиты соответствуют требованиям п. 2.2 после хранения: гранитные плиты в течение не менее 2 лет, чугунные плиты 0 и 00 классов точности не менее 1,5 лет, плиты класса точности 1 не менее 2 лет и плиты классов точности 2 и 3 не менее 3 лет (п. 2.23);
2) среднее значение полного срока службы плит — не менее 10 лет (п. 2.21);
3) все контролируемые плиты не достигнут предельного состояния в течение 5 лет (п. 2.22).(Измененная редакция, Изм. N 1).
6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
6.1. На боковой стороне каждой плиты или на прикрепленной пластине должны быть нанесены:
товарный знак предприятия-изготовителя;
класс точности;
год выпуска;
номер по системе нумерации предприятия-изготовителя;
обозначение настоящего стандарта.
Маркировка должна быть чистой, четкой и ровной.
6.2. Чугунные плиты должны быть подвергнуты консервации по ГОСТ 9.014-78.
6.3. Срок консервации — не менее 2 лет.
6.4. На паспортах к плитам, аттестованным по высшей категории качества, должно быть нанесено изображение государственного Знака качества.
6.5. Перед упаковкой рабочие поверхности плит должны быть накрыты крышками или щитками и упакованы в деревянные ящики по ГОСТ 2991-85 (для грузов массой до 200 кг) или по ГОСТ 10198-78 (для грузов массой свыше 200 кг), выложенные водонепроницаемым материалом. Торцы ящика должны быть обтянуты стальной упаковочной лентой по ГОСТ 3560-73.
6.6. Маркировка транспортной тары — по ГОСТ 14192-77.
6.7. Ящики с плитами могут транспортироваться любым видом транспорта в крытых транспортных средствах.
6.8. Ящики с упакованными плитами должны быть установлены так, чтобы исключалась возможность их перемещения.
6.9. Допускается транспортировать плиты в контейнерах без упаковывания их в транспортную тару.
6.10. Плиты при транспортировании должны выдерживать без повреждений тряску с ускорением 30 м/с2 при частоте ударов от 80 до 120 в минуту, перепад температур от минус 50 до плюс 50 °C, относительную влажность до 98% при температуре 35 °C.(Измененная редакция, Изм. N 1).
6.11. Плиты должны храниться в сухих отапливаемых помещениях при температуре воздуха от плюс 5 до плюс 40 °C и относительной влажности до 80%.Воздух в помещении не должен содержать примесей агрессивных газов.
7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
7.1. Изготовитель гарантирует соответствие плит требованиям настоящего стандарта при соблюдении правил хранения, транспортирования и эксплуатации.(Измененная редакция, Изм. N 1).
7.2. Гарантийный срок эксплуатации — 12 мес со дня ввода в эксплуатацию чугунных плит и 18 мес — гранитных плит.
