Резцы токарные расточные с пластинами из твердого сплава для обработки сквозных отверстий ГОСТ 18882-73
|
||||||||
|
Тип 1 — расточные с углом ф = 60°
|
||||||||
|
Номинальные размеры в мм
|
Исп.
|
D
|
Обозначение резцов
|
|||||
|
Сечение резца hхb
|
L
|
1
|
d
|
m
|
Угол врезки пластины 10°
|
Угол врезки пластины 0°
|
||
|
Резец расточной с/о 16х12
|
170
|
80
|
— |
6,0
|
2
|
40
|
2140-0056
|
2140-0081
|
|
Резец расточной с/о 16х16
|
120
|
25
|
8
|
3,5
|
1
|
14
|
2140-0001
|
2140-0021
|
|
Резец расточной с/о 16х16
|
140
|
40
|
8
|
3,5
|
14
|
2140-0002
|
2140-0022
|
|
|
Резец расточной с/о 16х16
|
140
|
35
|
10
|
4,5
|
18
|
2140-0003
|
2140-0023
|
|
|
Резец расточной с/о 16х16
|
170
|
60
|
10
|
4,5
|
18
|
2140-0004
|
2140-0024
|
|
|
Резец расточной с/о 20х16
|
200
|
100
|
— |
8,0
|
2
|
55
|
2140-0057
|
2140-0082
|
|
Резец расточной с/о 20х20
|
140
|
40
|
12
|
5,5
|
1
|
21
|
2140-0005
|
2140-0025
|
|
Резец расточной с/о 20х20
|
170
|
70
|
12
|
5,5
|
21
|
2140-0006
|
2140-0026
|
|
|
Резец расточной с/о 20х20
|
170
|
50
|
14
|
6,0
|
27
|
2140-0007
|
2140-0027
|
|
|
Резец расточной с/о 20х20
|
200
|
80
|
14
|
6,0
|
27
|
2140-0008
|
2140-0028
|
|
|
Резец расточной с/о 25х20
|
240
|
120
|
— |
10,0
|
2
|
70
|
2140-0058
|
2140-0083
|
|
Резец расточной с/о 25х25
|
200
|
70
|
19
|
8,0
|
1
|
34
|
2140-0009
|
2140-0029
|
|
Резец расточной с/о 25х25
|
240
|
100
|
19
|
8,0
|
34
|
2140-0010
|
2140-0030
|
|
|
Резец расточной с/о 32х25
|
280
|
160
|
— |
12,0
|
2
|
80
|
2140-0059
|
2140-0084
|
|
Резец расточной с/о 40х32
|
300
|
180
|
— |
16,0
|
2
|
110
|
2140-0060
|
2140-0085
|

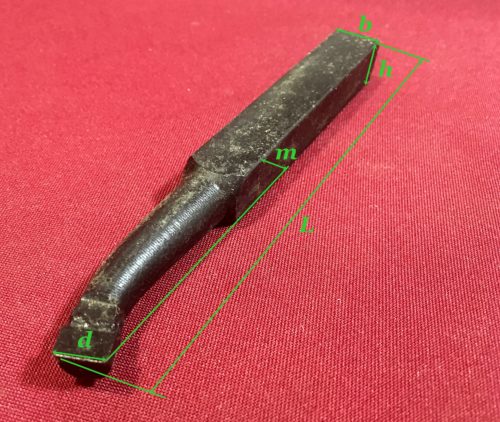

Резе расточной для сквозных отверстий
|
Резцы токарные расточные с пластинами из твердого сплава для обработки глухих отверстий ГОСТ 18883-73
|
||||||||
|
Тип 1 — расточные с углом 5
|
||||||||
|
Номинальные размеры в мм
|
Исп.
|
D
|
Обозначение резцов
|
|||||
|
Сечение резца hхb
|
L
|
1
|
d
|
m
|
Угол врезки пластины 10°
|
Угол врезки пластины 0°
|
||
|
Резец расточной г/о 12х12
|
100
|
20
|
6
|
2,5
|
1
|
10
|
2141-0201
|
2141-0202
|
|
Резец расточной г/о 16х12
|
170
|
80
|
— |
6,0
|
2
|
40
|
2141-0056
|
2141-0041
|
|
Резец расточной г/о 16х16
|
120
|
25
|
8
|
3,5
|
1
|
14
|
2141-0002
|
2141-0022
|
|
Резец расточной г/о 16х16
|
140
|
30
|
8
|
3,5
|
14
|
2141-0003
|
2141-0023
|
|
|
Резец расточной г/о 16х16
|
170
|
60
|
10
|
4,5
|
18
|
2141-0004
|
2141-0024
|
|
|
Резец расточной г/о 20х16
|
200
|
100
|
— |
8,0
|
2
|
55
|
2141-0057
|
2141-0042
|
|
Резец расточной г/о 20х20
|
140
|
40
|
12
|
6,0
|
1
|
21
|
2141-0006
|
2141-0026
|
|
Резец расточной г/о 20х20
|
170
|
70
|
12
|
6,0
|
21
|
2141-0007
|
2141-0027
|
|
|
Резец расточной г/о 20х20
|
170
|
50
|
14
|
6,0
|
27
|
2141-0008
|
2141-0028
|
|
|
Резец расточной г/о 20х20
|
200
|
80
|
14
|
6,0
|
27
|
2141-0009
|
2141-0029
|
|
|
Резец расточной г/о 25х20
|
240
|
120
|
— |
10,0
|
2
|
70
|
2141-0058
|
2141-0043
|
|
Резец расточной г/о 25х25
|
200
|
70
|
19
|
8,0
|
1
|
34
|
2141-0010
|
2141-0030
|
|
Резец расточной г/о 25х25
|
240
|
100
|
19
|
8,0
|
34
|
2141-0011
|
2141-0031
|
|
|
Резец расточной г/о 32х25
|
280
|
160
|
— |
12,0
|
2
|
80
|
2141-0059
|
2141-0044
|
|
Резец расточной г/о 40х32
|
300
|
180
|
— |
16,0
|
2
|
110
|
2141-0060
|
2141-0045
|

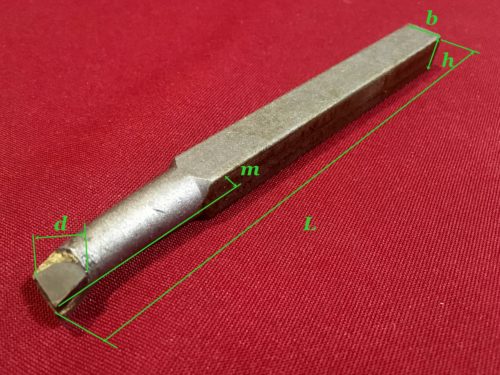

Резец расточной для глухих отверстий
