Резец зубострогальный для прямозубых конических колес ГОСТ 5392-80

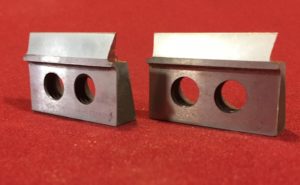

Резцы зубострогальные тип 1

Тип 1 — длиной 40 мм, двух исполнений: 1 — с опорной плоскостью под углом 73°, 2 — с опорной плоскостью под углом 70°
Исполнение 1	Исполнение 2	Модули	Исполнение 1		Исполнение 2
Исполнение 1	Исполнение 2	Модули	B	h	B	h
2550-0001	2550-0002	Резец зубострогальный m 0,3-0,35	10,36	1	12,18	2
2550-0003	2550-0004	Резец зубострогальный m 0,4-0,45	10,44	1,2	12,22	2,2
2550-0005	2550-0006	Резец зубострогальный m 0,5-0,55	10,51	1,4	12,26	2,5
2550-0007	2550-0008	Резец зубострогальный m 0,6-0,7	10,66	1,8	12,3	3
2550-0011	2550-0012	Резец зубострогальный m 0,8-0,9	10,8	2,2	12,38	3,5
2550-0013	2550-0014	Резец зубострогальный m 1-1,125	11,09	3	12,46	4
2550-0015	2550-0016	Резец зубострогальный m 1,25-1,375	11,18	3,3	12,56	4,5
2550-0017	2550-0018	Резец зубострогальный m 1,5-1,75	11,53	4,2	12,66	5,5
2550-0021	2550-0022	Резец зубострогальный m 2-2,25	11,93	5,3	12,86	6
2550-0023	2550-0024	Резец зубострогальный m 2,5	12,18	6	13,06	6

Тип 2 — длиной 75 мм
Обозначение	Модули	B	h
2550-0025	Резец зубострогальный m 0,5-0,55	16,01	1,4
2550-0026	Резец зубострогальный m 0,6-0,7	16,16	1,8
2550-0027	Резец зубострогальный m 0,8-0,9	16,3	2,2
2550-0028	Резец зубострогальный m 1-1,125	16,59	3
2550-0029	Резец зубострогальный m 1,25-1,375	16,68	3,3
2550-0031	Резец зубострогальный m 1,5-1,75	17,03	4,2
2550-0032	Резец зубострогальный m 2-2,25	17,43	5,3
2550-0033	Резец зубострогальный m 2,5-2,75	17,86	6
2550-0034	Резец зубострогальный m 3-3,25	18,27	7,6
2550-0035	Резец зубострогальный m 3,5-3,75	18,7	8,8
2550-0036	Резец зубострогальный m 4-4,25-4,5	19,36	10,6
2550-0037	Резец зубострогальный m 5-5,5	20,24	13

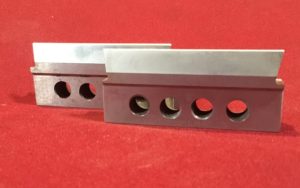

Резцы зубострогальные тип 2

Тип 3 — длиной 100 мм
Обозначение	Модули	B	h
2550-0038	Резец зубострогальный m 1-1,125	14,59	3
2550-0039	Резец зубострогальный m 1,25-1,375	14,7	3,3
2550-0041	Резец зубострогальный m 1,5-1,75	15,03	4,2
2550-0042	Резец зубострогальный m 2-2,25	15,59	5,3
2550-0043	Резец зубострогальный m 2,5-2,75	15,87	6,5
2550-0044	Резец зубострогальный m 3-3,25	16,27	7,6
2550-0045	Резец зубострогальный m 3,5-3,75	16,7	8,8
2550-0046	Резец зубострогальный m 4-4,25-4,5	17,36	10,6
2550-0047	Резец зубострогальный m 5-5,5	18,23	13
2550-0048	Резец зубострогальный m 6-6,5	19,14	15,5
2550-0049	Резец зубострогальный m 7	19,51	16,5
2550-0051	Резец зубострогальный m 8	20,42	19
2550-0052	Резец зубострогальный m 9	21,33	21,5
2550-0053	Резец зубострогальный m 10	22,24	24

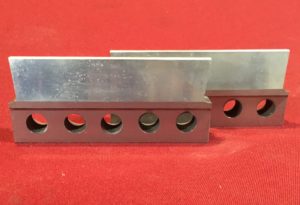

Резцы зубострогальные тип 3

Тип 4 — длиной 125 мм, двух исполнений: 1 — модули от 3,0 до 12,0 мм, 2 — модули св. 12,0 до 20 мм.
Исполнение 1	Исполнение 2	Модули	B	H	h	Sb
2550-0061		Резец зубострогальный m 3-3,25	23,27	60	7,6	1,2
2550-0062		Резец зубострогальный m 3,5-3,75	23,7		8,8	1,4
2550-0063		Резец зубострогальный m 4-4,25-4,5	24,36		10,6	1,6
2550-0064		Резец зубострогальный m 5-5,5	25,23		13	2
2550-0065		Резец зубострогальный m 6-6,5	26,14		15,5	2,4
2550-0066		Резец зубострогальный m 7	26,51		16,5	2,8
2550-0067		Резец зубострогальный m 8	27,42		19	3,2
2550-0068		Резец зубострогальный m 9	28,33		21,5	3,6
2550-0069		Резец зубострогальный m 10	29,24		24	4
2550-0071		Резец зубострогальный m 11	29,89		25,8	4,4
2550-0072		Резец зубострогальный m 12	30,73		28,1	4,8
	2550-0073	Резец зубострогальный m 14	32,44	75	32,8	5,6
	2550-0074	Резец зубострогальный m 16	34,15		37,5	6,4
	2550-0075	Резец зубострогальный m 18	35,86		42,2	7,2
	2550-0076	Резец зубострогальный m 20	37,61		47	8

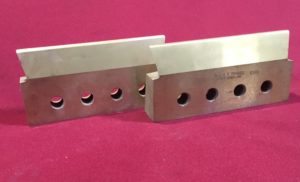

Резцы зубострогальные тип 4

Резец зубострогальный предназначен для нарезания методом обкатки зубчатых колес на зубострогальных станках. Резцы на токарный станок поставляются комплектами. Зубострогальные резцы делятся на черновые и чистовые. Профиль может быть трапецеидальным, криволинейным,комбинированным. Чистовые зубострогальные резцы должны изготовляться типов:

тип 1 длина 40 мм. Исполение 1 с опорной плоскостью под углом 73°, исполнение 2 с опорной плоскостью под углом 70°;

тип 2 длина 75 мм;

тип 3 длина 100 мм;

тип 4 длина 125 мм. Исполнение 1 модули от 3,0 до 12,0 мм, исполнение 2 модули свыше 12,0 до 20 мм.
