Центровочное сверло ГОСТ 14952-75

Сверла предназначены для обработки отверстий центровых. Подразделяются на простые, комбинированные, комбинированные с предохранительным конусом. Простые отличаются от обычных сверл спиральных меньшей длиной рабочей части. Используются в сверление небольших отверстий высокопрочных материалов. Сверла комбинированные бывают двухсторонними, предназначены для одновременной обработки цилиндрической и конической поверхностей центрового отверстия. Комбинированные сверла с предохранительным конусом обрабатывают цилиндрическую и коническую поверхность центрового отверстия и поверхность предохранительного конуса с углом при вершине  равным 120 градусов.
Сверла центровочные комбинированные ГОСТ 14952-75 — сверло, которое применяют для одновременного:
  • сверления и зенкования;
  • сверления и развертывания;
  • сверления и нарезания резьбы.
А сверла для центровочных отверстий 60° без предохранительного конуса
d D 1 L Обозначение
Исполнение 1 Исполнение 2
 Сверло центровочное тип А 0,5 3,15 1 21 2317-0164 2317-0038
 Сверло центровочное тип А 0,63 3,15 1,2 21 2317-0165 2317-0039
 Сверло центровочное тип А 0,8 3,15 1,5 21 2317-0166 2317-0041
 Сверло центровочное тип А 1,0 3,15 1,9 33,5 2317-0101 2317-0001
 Сверло центровочное тип А 1,25 3,15 2,2 33,5 2317-0102 2317-0002
 Сверло центровочное тип А 1,6 4 2,8 37,5 2317-0103 2317-0003
 Сверло центровочное тип А 2,0 5 3,3 42 2317-0104 2317-0004
 Сверло центровочное тип А 2,5 6,3 4,1 47 2317-0105 2317-0005
 Сверло центровочное тип А 3,15 8 4,9 52 2317-0106 2317-0006
 Сверло центровочное тип А 4,0 10 6,2 59 2317-0107 2317-0007
 Сверло центровочное тип А 5,0 12,5 7,5 66 2317-0108 2317-0008
 Сверло центровочное тип А 6,3 16 9,2 74 2317-0109 2317-0009
 Сверло центровочное тип А 8,0 20 11,5 83 2317-0111 2317-0010
 Сверло центровочное тип А 10,0 25 14,2 103 2317-0112 2317-0011

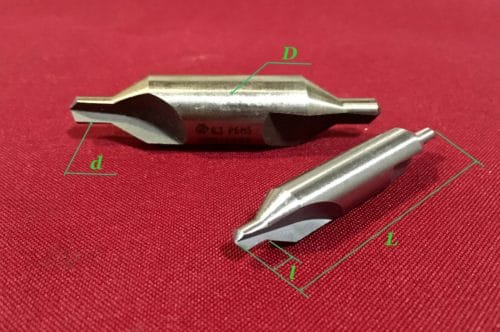

Сверло центровочное тип А

Сверло центровочное тип А

В сверла для центровых отверстий 60° с предохранительным конусом 120°
d D 1 L Обозначение
Исполнение 1 Исполнение 2
 Сверло центровочное тип В 0,8 4 1,5 33,5 2317-0167 2317-0042
 Сверло центровочное тип В 1,0 4 1,9 37,5 2317-0113 2317-0012
 Сверло центровочное тип В 1,6 6,3 2,8 47 2317-0115 2317-0014
 Сверло центровочное тип В 2,0 8 3,3 52,5 2317-0116 2317-0015
 Сверло центровочное тип В 2,5 10 4,1 59 2317-0117 2317-0016
 Сверло центровочное тип В 3,15 11,2 4,9 63 2317-0118 2317-0017
 Сверло центровочное тип В 4,0 14 6,2 70 2317-0119 2317-0018
 Сверло центровочное тип В 5,0 18 7,5 78 2317-0121 2317-0019
 Сверло центровочное тип В 6,3 20 9,2 83 2317-0122 2317-0020
 Сверло центровочное тип В 8,0 25 11,5 103 2317-0168 2317-0043
 Сверло центровочное тип В 10,0 31,5 14,2 128 2317-0169 2317-0044

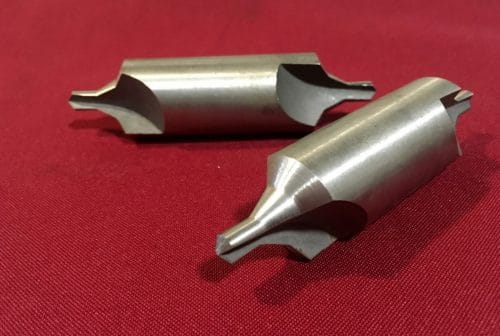

Сверло центровочное тип B

R сверла для центровых отверстий с дугообразной образующей
d D 1 L Обозначение
Исполнение 1 Исполнение 2
 Сверло центровочное тип R 0,5 3,15 2 21 2317-0171 2317-0045
 Сверло центровочное тип R 0,63 3,15 2,4 21 2317-0172 2317-0046
 Сверло центровочное тип R 0,8 3,15 3 21 2317-0128 2317-0026
 Сверло центровочное тип R 1 3,15 3 33,5 2317-0129 2317-0027
 Сверло центровочное тип R 1,25 3,15 3,35 33,5 2317-0130 2317-0028
 Сверло центровочное тип R 1,6 4 4,25 37,5 2317-0131 2317-0029
 Сверло центровочное тип R 2 5 5,3 42 2317-0132 2317-0030
 Сверло центровочное тип R 2,5 6,3 6,7 47 2317-0133 2317-0031
 Сверло центровочное тип R 3,15 8 8,5 52 2317-0134 2317-0032
 Сверло центровочное тип R 4 10 10,6 59 2317-0135 2317-0033
 Сверло центровочное тип R 5 12,5 13,2 66 2317-0136 2317-0034
 Сверло центровочное тип R 6,3 16 17 74 2317-0137 2317-0035
 Сверло центровочное тип R 8 20 21,2 83 2317-0138 2317-0036
 Сверло центровочное тип R 10 25 26,5 103 2317-0139 2317-0037

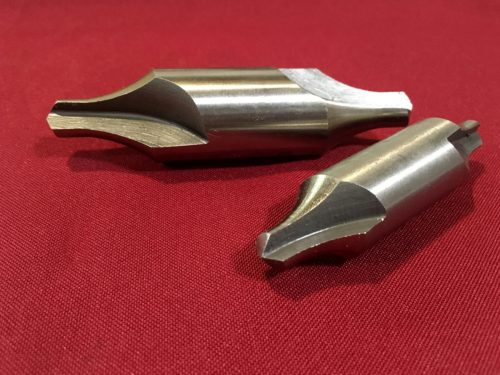

Сверло центровочное тип R

Сверло центровочное используется для наметки одноименных отверстий, подразумевающих дальнейшую обработку. Для более глубоких сверлений такой инструмент не предназначен, поскольку при его применении отброс стружки достаточно ограничен. Визуально это приспособление представляет собой сверло небольшой длины (в среднем 12-15 см) и утолщенным хвостовиком.
Назначение центровочных сверл
С их помощью довольно удобно и легко производятся сверления в различных металлических изделиях, однако, на этом сфера применения инструмента не ограничивается. Центровочные сверла зачастую используют и как зенковку для деревянных заготовок. Конструкционные особенности инструмента дают широкие возможности для зенкования дерева, при этом стоит помнить, что существует и специализированный инвентарь, предназначенный для подобных целей.
Сверла центровочные комбинированные
Центровочные сверла выполняются комбинированными:
Сверла центровочные комбинированные имеют прямое назначение для сверловки центровочных отверстий в деталях, выполненных из таких материалов как:
Сверло центровочное со сменной пластиной
Это относительно новая разработка в области подобного рода инструментов, которая предназначена для использования на обрабатывающих центрах, а также фрезерных, токарных и сверлильных станках.
Преимущества эксплуатации данной разновидности сверл бесспорны и заключаются в следующем:
