Патроны токарные, самоцентрирующие

Токарный патрон — это специальное зажимное устройство для крепления деталей или инструмента на оси шпинделя
Обычно используется в составе передней бабки (шпинделя) токарного станка для зажима обрабатываемой детали.
Различают самоцентрирующиеся патроны (для установки осесимметричных деталей) и патроны с независимыми губками (для несимметричных деталей). Основные виды токарных патронов:
Патроны самоцентрирующие трехкулачковые ГОСТ 2675-80;
Патроны токарные самоцентрирующие трех- и двухкулачковые клиновые и рычажно-клиновые ГОСТ 24351-80;
Патроны токарные поводковые ГОСТ 2571-71;
Патроны четырехкулачковые с независимым перемещением кулачков ГОСТ 3890-82.
Патроны трехкулачковые с ключом для ручных сверлильных машин.

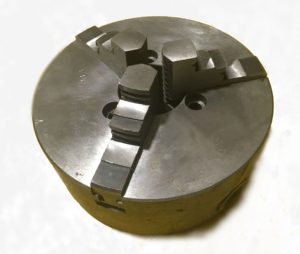

Патроны самоцентрирующие трехкулачковые ГОСТ 2675-80

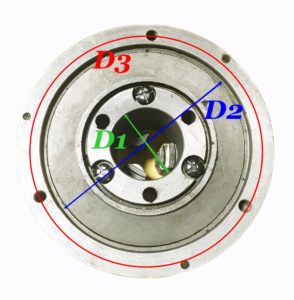

Тип 1- с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец по ГОСТ 3889-80.

Диаметр патрона D Диаметр проходного отверстия D1 Диаметр под фланец D2 Диаметр крепежных отверстий D3 Ключ S Количество и диаметр крепежных отверстий Шаг кулачка, мм Масса, кг, не более С цельными кулачками Со сборными кулачками
 Патрон токарный 3-х кул 80 16,5 55 66 6 3xМ6 6 1,4 7100-0001
 Патрон токарный 3-х кул 100 20 72 86 9 3xМ8 6 2,4 7100-0002
 Патрон токарный 3-х кул 125 32 95 108 9 3xM8 7 3,5 7100-0003
 Патрон токарный 3-х кул 160 45 130 142 9 6xM8 7 7,5 7100-0005 7100-0006
 Патрон токарный 3-х кул 200 60 165 180 12 6xM10 8 17,6 7100-0007 7100-0008
 Патрон токарный 3-х кул 250 80 210 226 12 6xМ12 9 30,5 7100-0009 7100-0010
 Патрон токарный 3-х кул 315 100 270 290 14 6xМ12 10 51,5 7100-0011 7100-0012
 Патрон токарный 3-х кул 400 136 340 368 17 6xМ16 10 91,5 7100-0015 7100-0016
 Патрон токарный 3-х кул 500 190 465 440 17 6xМ16 12 127 7100-0018

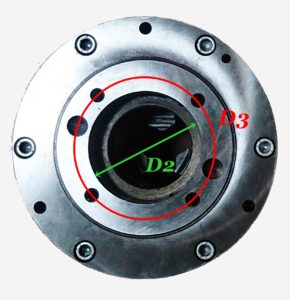

Тип 2 – с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593-72
Диаметр патрона D Диаметр проходного отверстия D1 Условный размер шпинделя Наружный диаметр шпинделя D2 Диаметр крепежных отверстий D3 Ключ S Количество и диаметр крепежных отверстий Шаг кулачка Масса, кг, не более с цельными кулачками со сборными кулачками
 Патрон токарный 3-х кул 160 45 5 82,563 104,8 9 6xM8 7 7,5 7100-0029
 Патрон токарный 3-х кул 200 60 6 106,375 133,4 12 4xМ12 8 17,6 7100-0033
 Патрон токарный 3-х кул 250 80 6 106,375 133,4 12 4xМ12 9 30,5 7100-0035
 Патрон токарный 3-х кул 315 100 6 106,375 133,4 14 4xМ12 10 51,5 7100-0039
 Патрон токарный 3-х кул 315 100 8 139,719 171,4 14 4xМ16 10 51,5 7100-0041
 Патрон токарный 3-х кул 400 136 8 139,719 171,4 17 4xМ16 10 91,5 7100-0043 7100-0044
 Патрон токарный 3-х кул 400 136 11 196,869 235 17 6xМ20 10 91,5 7100-0045 7100-0046

Тип 3 — с креплением непосредственно на фланцевые концы шпинделей по ГОСТ 12595

Диаметр патрона D Диаметр проходного отверстия D1 Условный размер шпинделя Наружный диаметр шпинделя D2 Диаметр крепежных отверстий D3 Ключ S Количество и диаметр крепежных отверстий Шаг кулачка Масса, кг, не более с цельными кулачками со сборными кулачками
 Патрон токарный 3-х кул 200 60 4 63,513 82,6 12 6xМ12 8 17,6 7100-0059 7100-0060
 Патрон токарный 3-х кул 250 80 5 82,563 104,8 12 6xМ12 9 30,5 7100-0061 7100-0062
 Патрон токарный 3-х кул 315 100 6 106,375 133,4 14 6xМ18 10 51,5 7100-0063 7100-0064
 Патрон токарный 3-х кул 400 136 8 139,719 171,4 17 6xМ18 10 91,5 7100-0065 7100-0066
 Патрон токарный 3-х кул 500 190 11 196,869 235 17 6xМ22 12 172 7100-0068

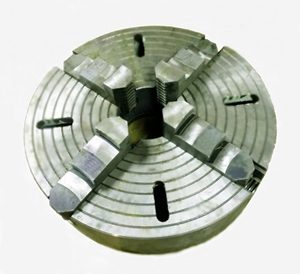

Патроны четырехкулачковые с независимым перемещением кулачков ГОСТ 3890-82

Тип 1 — с креплением непосредственно на фланцевые концы шпинделей по ГОСТ 12595;

Тип 2 — с креплением непосредственно на фланцевые концы шпинделей по ГОСТ 12593;

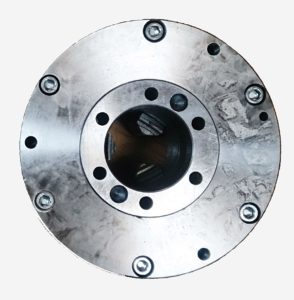

Тип 3 — с цилиндрическим центрирующим пояском, устанавливаемые на шпиндели станков через промежуточный фланец.

Диаметр патрона D Диаметр проходного отверстия D1 Условный размер шпинделя Наружный диаметр шпинделя D2 Диаметр расположения крепежных отверстий D3 Количество и диаметр крепежных отверстий (для типа 2) Масса, не более, кг Обозначение патронов по типу крепления
1 2 3
 Патрон токарный 4-х кул. 250 75 5 82,563 104,8 4хМ12 (М10) 30 7103-0002 7103-0044
 Патрон токарный 4-х кул. 250 75 6 106,375 133,4 4ХМ14 30 7103-0045
 Патрон токарный 4-х кул. 250 75 8 139,719 171,4 4ХМ18 30 7103-0046
 Патрон токарный 4-х кул. 315 100 6 106,375 133,4 4ХМ14 (М12) 50 7103-0003 7103-0012
 Патрон токарный 4-х кул. 315 100 8 139,719 171,4 4ХМ16 50 7103-0047
 Патрон токарный 4-х кул. 315 100 200×8 171,4 4ХМ18 50 7103-0019
 Патрон токарный 4-х кул. 400 100 6 106,375 133,4 4ХМ14 (М12) 90 7103-0004 7103-0049
 Патрон токарный 4-х кул. 400 130 8 139,719 171,4 4ХМ18 (М16) 90 7103-0005 7103-0013
 Патрон токарный 4-х кул. 400 130 200×10 171,4 4ХМ18 90 7103-0020
 Патрон токарный 4-х кул. 500 130 8 139,719 171,4 4ХМ16 120 7103-0052
 Патрон токарный 4-х кул. 500 180 11 196,869 235 8хМ22 (6хМ20) 120 7103-0006 7103-0014
 Патрон токарный 4-х кул. 500 180 270×12 235 4ХМ22 120 7103-0021
 Патрон токарный 4-х кул. 630 130 8 139,719 171,4 4ХМ16 180 7103-0053
 Патрон токарный 4-х кул. 630 180 11 196,869 235 8хМ22 (6хМ20) 180 7103-0007 7103-0015
 Патрон токарный 4-х кул. 630 180 270×12 235 4ХМ22 180 7103-0022
 Патрон токарный 4-х кул. 800 190 11 196,869 235 8хМ22 (6хМ20) 290 7103-0008 7103-0054
 Патрон токарный 4-х кул. 800 280 15 285,775 330,2 8хМ26 (6хМ24) 290 7103-0009 7103-0055
 Патрон токарный 4-х кул. 800 190 -— 360×12 330,2 8хМ26 290 7103-0023

Токарные патроны, которые также известны как зажимные, применяются для фиксации заготовок деталей или инструмента на оси шпинделя. Ими заряжаются специальные монтажные пистолеты, предназначенные для забивания дюбелей.

Классификация токарных патронов

Зажимные изделия подразделяются на:

Преимущества трехкулачковых патронов

Существенное преимущество самоцентрирующих зажимных патронов состоит в том, что при монтаже на другой диаметр зажима нет необходимости в их переналадке, что позволяет существенно сэкономить время и повысить производительность труда операторов. Патроны самоцентрирующие трехкулачковые выполняются из чугуна и стали, спиральный диск, вместе с кулачками, производятся из высоколегированной стали и проходят термическую обработку рабочих поверхностей. Применяют для установки на различные станки (универсальные, револьверные и так далее), длительные головки и прочее оборудование широкого целевого назначения.
