Метчик для трубной и конической резьбы

Метчик-это инструмент для нарезания внутренней резьбы. Метчики имеют разную конструкцию в зависимости от которой бывают цилиндрической конструкции и конической. В комплект, состоящий из трёх метчиков, входят черновой, средний и чистовой метчики, которые имеют разные диаметры и снимают разное количество металла (стружки). Черновой – до 60% металла; средний метчик до 30% металла; чистовой метчик ещё до 10%, после него резьба имеет полный профиль.
Метчик для трубной цилиндрической резьбы ГОСТ  3266-81
Номинальные размеры в мм Штучные Комплект
Номинальный диаметр Число ниток на дюйм L Сквозные Черновые Чистовые
дюймы mm
 Метчик м/р G 1/8 9,728 28 80 2625-0001 2625-0007 2625-0005
 Метчик м/р G 1/4 13,157 19 90 2625-0009 2625-0015 2625-0013
 Метчик м/р G 3/8 16,662 100 2625-0017 2625-0023 2625-0021
 Метчик м/р G 1/2 20,955 14 125 2625-0025 2625-0031 2625-0029
 Метчик м/р G 5/8 22,911 2625-0033 2625-0039 2625-0037
 Метчик м/р G 3/4 26,441 135 2625-0041 2625-0047 2625-0045
 Метчик м/р G 7/8 30,201 14 2625-0049 2625-0055 2625-0053
 Метчик м/р G 1 33,249 11 140 2625-0057 2625-0063 2625-0061
 Метчик м/р G 1 1/8 37,897 2625-0065 2625-0071 2625-0069
 Метчик м/р G 1 1/4 41,91 160 2625-0073 2625-0079 2625-0077
 Метчик м/р G 1 3/8 44,323 2625-0081 2625-0087 2625-0085
 Метчик м/р G 1 1/2 47,805 2625-0089 2624-0095 2624-0093
 Метчик м/р G 1 3/4 53,746 195 2624-0097 2625-0103 2625-0101
 Метчик м/р G 2 59,614 2625-0105 2625-0111 2625-0109

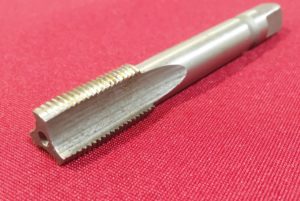

Метчик м/р G3/8

Метчик для конической резьбы ГОСТ 6227-80
Обозначение размера резьбы Число шагов на дюйм Номинальные размеры в мм
D L l Обозначение
Метчики для конической дюймовой резьбы с углом профиля 60°
 Метчик м/р К1/16 27 8,3 50 16 2680-0001
 Метчик м/р К1/8 27 10,7 55 18 2680-0003
 Метчик м/р К1/4 18 14,1 65 24 2680-0005
 Метчик м/р К3/8 18 17,7 75 26 2680-0007
 Метчик м/р К1/2 14 21,8 85 30 2680-0008
 Метчик м/р К3/4 14 27,3 95 32 2680-0009
 Метчик м/р К1 11 1/2 34,1 110 40 2680-0010
 Метчик м/р К1 1/4 11 1/2 42,9 120 42 2680-0011
 Метчик м/р К1 1/2 11 1/2 49 140 42 2680-0012
 Метчик м/р К2 11 1/2 61,2 140 45 2680-0013

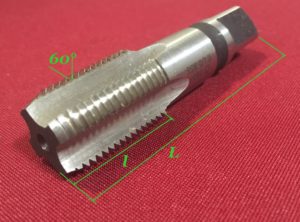

Метчик м/р К1/2

Обозначение размера резьбы Число шагов на дюйм Номинальные размеры в мм
D L l Обозначение
Метчики для трубной конической резьбы  с углом профиля 55°
 Метчик м/р Rc1/16 28 7,9 52 14 2680-0051
 Метчик м/р Rc1/8 28 10 59 15 2680-0014
 Метчик м/р Rc1/4 19 13,4 67 19 2680-0016
 Метчик м/р Rc3/8 19 17 75 21 2680-0018
 Метчик м/р Rc1/2 14 21,3 87 26 2680-0019
 Метчик м/р Rc3/4 14 26,8 96 28 2680-0020
 Метчик м/р Rc1 11 33,7 109 33 2680-0021
 Метчик м/р Rc1 1/4 11 42,4 119 36 2680-0022
 Метчик м/р Rc1 1/2 11 48,3 125 37 2680-0023
 Метчик м/р Rc2 11 60,1 140 41 2680-0024

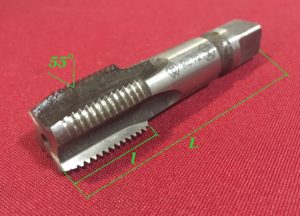

Метчик м/р Ктр 1/2
