Метчик машинно-ручной

Метчики машинно-ручные ГОСТ 3266-81 предназначены для нарезания и накатывания резьб в сквозных и глухих отверстиях диаметром до 50 мм. Резьбонарезание метчиками является основным видом изготовления внутренних резьб, особенно в отверстиях малых и средних диаметров. Метчиками нарезаются метрическая, трапецеидальная, трубная цилиндрическая и коническая резьбы. Наиболее распространенной является метрическая резьба. Метчики выпускают штучными и комплектами  по 2 и 3 штуки.

  Короткие метчики с усиленным хвостовиком для метрической резьбы
Номинальные размеры в мм Штучные Комплект

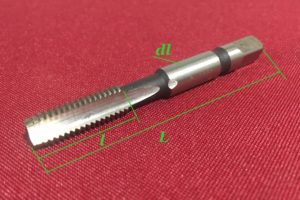

d Шаг резьбы Р L l dl Сквозные Глухие Черновые Чистовые
крупный (основной) мелкий
 Метчик м/р М 1,0 0,25 38,5 5,5 2,5 2620-3721 2620-3723 2620-3725 2620-3723
0,2 2620-3727 2620-3729 2620-3731 2620-3729
 Метчик м/р М 1,1 0,25 2620-3733 2620-3735 2620-3737 2620-3735
0,2 2620-3739 2620-3741 2620-3743 2620-3741
 Метчик м/р М 1,2 0,25 2620-3745 2620-3747 2620-3749 2620-3747
0,2 2620-3751 2620-3753 2620-3755 2620-3753
 Метчик м/р М 1,4 0,3 40 7 2620-3757 2620-3759 2620-3761 2620-3759
0,2 2620-3763 2620-3765 2620-3767 2620-3765
 Метчик м/р М 1,6 0,35 41 8 2620-3769 2620-3771 2620-3773 2620-3771
0,2 2620-3775 2620-3777 2620-3779 2620-3777
 Метчик м/р М 1,8 0,35 2620-3781 2620-3783 2620-3785 2620-3783
0,2 2620-3787 2620-3789 2620-3791 2620-3789
 Метчик м/р М 2,0 0,4 2620-1011 2620-1013 2620-1015 2620-1013
0,25 2620-1003 2620-1005 2620-1007 2620-1005
 Метчик м/р М 2,2 0,45 44,5 9,5 2,8 2620-1027 2620-1029 2620-1031 2620-1029
0,25 2620-1019 2620-1021 2620-1023 2620-1021
 Метчик м/р М 2,5 0,45 2620-1043 2620-1045 2620-1047 2620-1045
0,35 2620-1035 2620-1037 2620-1039 2620-1037
  Короткие метчики с шейкой для метрической резьбы
Номинальные размеры в мм Штучные Комплект

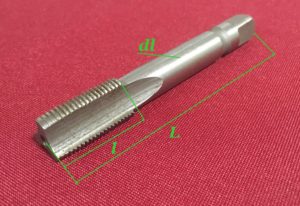

d Шаг резьбы Р L l dl Сквозные Глухие Черновые Чистовые
крупный (основной) мелкий
 Метчик м/р М 3,0 0,5 48 11 3,2 2620-1059 2620-1061 2620-1063 2620-1061
0,35 2620-1051 2620-1053 2620-1055 2620-1053
 Метчик м/р М 3,5 0,6 50 13 3,6 2620-1075 2620-1077 2620-1079 2620-1077
0,35 2620-1067 2620-1069 2620-1071 2620-1069
 Метчик м/р М 4,0 0,7 53 4 2620-1089 2620-1091 2620-1095 2620-1093
0,5 2620-1093 2620-1083 2620-1087 2620-1085
 Метчик м/р М 4,5 0,75 4,5 2620-1105 2620-1107 2620-1111 2620-1109
0,5 2620-1097 2620-1099 2620-1103 2620-1101
 Метчик м/р М 5,0 0,8 58 16 5 2620-1121 2620-1123 2620-1127 2620-1125
0,5 2620-1113 2620-1115 2620-1119 2620-1117
 Метчик м/р М 5,5 0,5 62 17 5,6 2620-1129 2620-1131 2620-1135 2620-1133
 Метчик м/р М 6,0 1 66 19 6,3 2620-1153 2620-1155 2620-1159 2620-1157
 — 0,75 2620-1145 2620-1147 2620-1151 2620-1149
0,5 66 19 2620-1137 2620-1139 2620-1143 2620-1141
 Метчик м/р М 7,0 1 7,1 2620-1187 2620-1189 2620-1193 2620-1191
0,75 2620-1179 2620-1181 2620-1185 2620-1183
0,5 2620-1171 2620-1173 2620-1177 2620-1175
 Метчик м/р М 8,0 1,25 72 22 8 2620-1219 2620-1221 2620-1225 2620-1223
1 2620-1211 2620-1213 2620-1217 2620-1215
0,75 66 19 2620-1203 2620-1205 2620-1209 2620-1207
0,5 2620-1195 2620-1197 2620-1201 2620-1199
 Метчик м/р М 9,0 1,25 72 22 9 2620-1251 2620-1253 2620-1257 2620-1255
1 2620-1243 2620-1245 2620-1249 2620-1247
0,75 66 19 2620-1235 2620-1237 2620-1241 2620-1239
0,5 2620-1227 2620-1229 2620-1233 2620-1231
 Метчик м/р М 10 1,5 80 24 10 2620-1433 2620-1435 2620-1439 2620-1437
1,25 2620-1425 2620-1427 2620-1431 2620-1429
1 2620-1417 2620-1419 2620-1423 2620-1421
0,75 69 19 2620-1409 2620-1411 2620-1415 2620-1413
0,5 2620-1401 2620-1403 2620-1407 2620-1405
  Короткие метчики с проходным хвостовиком для метрической резьбы
Номинальные размеры в мм Штучные Комплект
d Шаг резьбы Р L l dl Сквозные Глухие Черновые Чистовые
крупный (основной) мелкий
Метчик м/р М 3,0 0,5 48 11 2,24 2621-2401 2621-2403 2621-2405 2621-2403
0,35 2621-2407 2621-2409 2621-2411 2621-2409
Метчик м/р М 3,5 0,6 50 13 2,5 2621-2413 2621-2415 2621-2417
0,35 2621-2419 2621-2419 2621-2423 2621-2419
Метчик м/р М 4,0 0,7 53 3,15 2621-2425 2621-2427 2621-2429 2621-2431
0,5 2621-2433 2621-2435 2621-2437 2621-2439
Метчик м/р М 4,5 0,75 3,55 2621-2441 2621-2443 2621-2445 2621-2447
0,5 53 13 3,55 2621-2449 2621-2451 2621-2453 2621-2455
 Метчик м/р М 5,0 0,8 58 16 4 2620-2457 2620-2459 2620-2461 2620-2463
0,5 2620-2465 2620-2467 2620-2469 2620-2471
 Метчик м/р М 5,5 0,5 62 17 4,5 2620-2473 2620-2475 2620-2477 2620-2479
 Метчик м/р М 6,0 1 66 19 2620-2481 2620-2483 2620-2485 2620-2487
0,75 2620-2489 2620-2491 2620-2493 2620-2495
0,5 66 19 2620-2497 2620-2499 2620-2501 2620-2503
 Метчик м/р М 7,0 1 5,6 2620-2505 2620-2507 2620-2509 2620-2511
0,75 2620-2513 2620-2515 2620-2517 2620-2519
0,5 2620-2521 2620-2523 2620-2525 2620-2527
 Метчик м/р М 8,0 1,25 72 22 6,3 2620-2529 2620-2531 2620-2533 2620-2535
1 2620-2537 2620-2539 2620-2541 2620-2543
0,75 66 19 2620-2545 2620-2547 2620-2549 2620-2551
0,5 2620-2553 2620-2555 2620-2557 2620-2559
 Метчик м/р М 9,0 1,25 72 22 7,1 2620-2561 2620-2563 2620-2565 2620-2567
1 72 22 2620-2569 2620-2571 2620-2573 2620-2575
0,75 66 19 2620-2577 2620-2579 2620-2581 2620-2583
0,5 2620-2585 2620-2587 2620-2589 2620-2591
 Метчик м/р М 10 1,5 80 24 8 2620-2593 2620-2595 2620-2597 2620-2599
1,25 2620-2601 2620-2603 2620-2605 2620-2607
1 2620-2609 2620-2611 2620-2613 2620-2615
0,75 69 19 2620-2617 2620-2619 2620-2621 2620-2623
0,5 2620-2625 2620-2627 2620-2629 2620-2631
 Метчик м/р М 11 1,5 85 25 2620-1465 2620-1467 2620-1471 2620-1469
1 80 24 2620-1457 2620-1459 2620-1463 2620-1461
0,75 80 19 2620-1449 2620-1451 2620-1455 2620-1453
0,5 2620-1441 2620-1443 2620-1447 2620-1445
 Метчик м/р М 12 1,75 89 29 9 2620-1513 2620-1515 2620-1519 2620-1517
1,5 2620-1505 2620-1507 2620-1511 2620-1509
1,25 2620-1497 2620-1499 2620-1503 2620-1501
1 84 24 2620-1489 2620-1491 2620-1495 2620-1493
0,75 80 19 2620-1481 2620-1483 2620-1487 2620-1485
0,5 2620-1473 2620-1475 2620-1479 2620-1477
 Метчик м/р М 14 2 95 30 11 2620-1561 2620-1563 2620-1567 2620-1565
1,5 2620-1553 2620-1555 2620-1559 2620-1557
1,25 2620-1545 2620-1547 2620-1551 2620-1549
1 84 24 2620-1537 2620-1539 2620-1543 2620-1541
0,75 19 2620-1529 2620-1531 2620-1535 2620-1533
0,5 80 2620-1521 2620-1523 2620-1527 2620-1525
 Метчик м/р М 15 1,5 95 30 2620-1577 2620-1579 2620-1583 2620-1581
1 84 24 2620-1569 2620-1571 2620-1575 2620-1573
 Метчик м/р М 16 2 102 32 13 2620-1617 2620-1619 2620-1623 2620-1621
1,5 2620-1609 2620-1611 2620-1615 2620-1613
1 90 29 2620-1601 2620-1603 2620-1607 2620-1605
0,75 20 2620-1593 2620-1595 2620-1599 2620-1597
0,5 80 19 2620-1585 2620-1587 2620-1591 2620-1589
 Метчик м/р М 17 1,5 102 32 2620-1633 2620-1635 2620-1639 2620-1637
1 90 29 2620-1625 2620-1627 2620-1631 2620-1629
 Метчик м/р М 18 2,5 112 37 14 2620-1681 2620-1683 2620-1687 2620-1685
2 2620-1673 2620-1675 2620-1679 2620-1677
1,5 2620-1665 2620-1667 2620-1671 2620-1669
1 95 29 2620-1657 2620-1659 2620-1663 2620-1661
0,75 20 2620-1649 2620-1651 2620-1655 2620-1653
0,5 80 19 2620-1641 2620-1643 2620-1647 2620-1645
 Метчик м/р М 20 2,5 112 37 2620-1729 2620-1731 2620-1735 2620-1733
2 2620-1721 2620-1723 2620-1727 2620-1725
1,5 2620-1713 2620-1715 2620-1719 2620-1717
1 102 29 2620-1705 2620-1707 2620-1711 2620-1709
0,75 20 2620-1697 2620-1699 2620-1703 2620-1701
0,5 90 2620-1689 2620-1691 2620-1695 2620-1693
 Метчик м/р М 22 2,5 118 38 16 2620-1777 2620-1779 2620-1783 2620-1781
2 2620-1769 2620-1771 2620-1775 2620-1773
1,5 2620-1761 2620-1763 2620-1767 2620-1765
1 112 29 2620-1753 2620-1755 2620-1759 2620-1757
0,75 20 2620-1745 2620-1747 2620-1751 2620-1749
0,5 90 2620-1737 2620-1739 2620-1743 2620-1741
 Метчик м/р М 24 3 130 45 18 2620-1817 2620-1821 2620-1819
2 2620-1809 2620-1811 2620-1815 2620-1813
1,5 2620-1801 2620-1803 2620-1807 2620-1805
1 113 33 2620-1793 2620-1795 2620-1799 2620-1797
0,75 25 2620-1785 2620-1787 2620-1791 2620-1789
 Метчик м/р М 25 2 120 35 2620-1839 2620-1841 2620-1845 2620-1843
1,5 2620-1831 2620-1833 2620-1837 2620-1835
1 113 33 2620-1823 2620-1825 2620-1829 2620-1827
 Метчик м/р М 26 1,5 120 35 2620-1847 2620-1849 2620-1853 2620-1851
 Метчик м/р М 27 3 135 45 20 2620-1887 2620-1891 2620-1889 2620-1879
2 127 37 2620-1879 2620-1881 2620-1885 2620-1883
1,5 2620-1871 2620-1873 2620-1877 2620-1875
1 120 33 2620-1863 2620-1865 2620-1869 2620-1867
0,75 25 2620-1855 2620-1857 2620-1861 2620-1859
 Метчик м/р М 28 2 127 37 2620-1909 2620-1911 2620-1915 2620-1913
1,5 2620-1901 2620-1903 2620-1907 2620-1905
1 120 33 2620-1893 2620-1895 2620-1899 2620-1897
 Метчик м/р М 30 3,5 138 48 2620-1955 2620-1959 2620-1957
3 2620-1949 2620-1953 2620-1951
2 127 37 2620-1941 2620-1943 2620-1947 2620-1945
1,5 2620-1933 2620-1935 2620-1939 2620-1937
1 120 33 2620-1925 2620-1927 2620-1931 2620-1929
0,75 25 2620-1917 2620-1919 2620-1923 2620-1921
 Метчик м/р М 32 2 127 37 22 2620-1969 2620-1971 2620-1975 2620-1973
1,5 137 2620-1961 2620-1963 2620-1967 2620-1965
 Метчик м/р М 33 3,5 151 51 2620-2015 2620-2019 2620-2017
3 2620-2009 2620-2013 2620-2011
2 137 37 2620-2001 2620-2003 2620-2007 2620-2005
1,5 2620-1993 2620-1995 2620-1999 2620-1997
1 130 32 2620-1985 2620-1987 2620-1991 2620-1989
0,75 25 2620-1977 2620-1979 2620-1983 2620-1981
  Метчик м/р М 35 1,5 144 39 25 2620-2021 2620-2023 2620-2027 2620-2025
 Метчик м/р М 36 4 162 57 2620-2059 2620-2063 2620-2061
3 2620-2053 2620-2057 2620-2055
2 144 39 2620-2045 2620-2047 2620-2051 2620-2049
1,5 2620-2037 2620-2039 2620-2043 2620-2041
1 130 32 2620-2029 2620-2031 2620-2035 2620-2033
 Метчик м/р М 38 1,5 151 39 28 2620-2065 2620-2067 2620-2071 2620-2069
 Метчик м/р М 39 4 170 60 2620-2103 2620-2107 2620-2105
3 2620-2097 2620-2101 2620-2099
2 149 39 2620-2089 2620-2091 2620-2095 2620-2093
1,5 2620-2081 2620-2083 2620-2087 2620-2085
1 144 37 2620-2073 2620-2075 2620-2079 2620-2077
 Метчик м/р М 40 3 170 60 2620-2125 2620-2129 2620-2127
2 149 39 2620-2117 2620-2119 2620-2123 2620-2121
1,5 2620-2109 2620-2111 2620-2115 2620-2113
 Метчик м/р М 42 4,5 170 60 2620-2167 2620-2171 2620-2169
4 2620-2161 2620-2165 2620-2163
3 2620-2155 2620-2159 2620-2157
2 149 39 2620-2147 2620-2149 2620-2153 2620-2151
1,5 2620-2139 2620-2141 2620-2145 2620-2143
1 144 37 2620-2131 2620-2133 2620-2137 2620-2135
  Метчик м/р М 45 4,5 187 67 32 2620-2209 2620-2213 2620-2211
4 2620-2203 2620-2207 2620-2205
3 2620-2197 2620-2201 2620-2199
2 165 45 2620-2189 2620-2191 2620-2195 2620-2193
1,5 2620-2181 2620-2183 2620-2187 2620-2185
1 151 37 2620-2173 2620-2175 2620-2179 2620-2177
 Метчик м/р М 48 5 187 67 2620-2251 2620-2255 2620-2253
4 2620-2245 2620-2249 2620-2247
3 2620-2239 2620-2243 2620-2241
2 165 45 2620-2231 2620-2233 2620-2237 2620-2235
1,5 2620-2223 2620-2225 2620-2229 2620-2227
1 151 37 2620-2215 2620-2217 2620-2221 2620-2219
 Метчик м/р М 50 3 187 67 2620-2273 2620-2277 2620-2275
2 165 45 2620-2265 2620-2267 2620-2271 2620-2269
1,5 2620-2257 2620-2259 2620-2263 2620-2261
 Метчик м/р М 52 5 200 70 36 2620-2315 2620-2319 2620-2317
4 2620-2309 2620-2313 2620-2311
3 2620-2303 2620-2307 2620-2305
2 175 45 2620-2295 2620-2297 2620-2301 2620-2299
1,5 2620-2287 2620-2289 2620-2293 2620-2291
1 165 37 2620-2279 2620-2281 2620-2285 2620-2283
