Зенкера

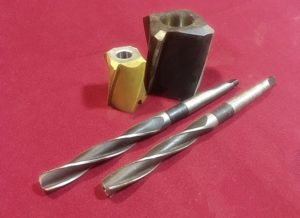

Зенкер — это многолезвийный металлорежущий инструмент применяют в чистовой обработки стенок отверстий для большей точности и лучшей чистоты поверхности. С помощью зенкеров обрабатывают цилиндрические отверстия, полученные сверлением, отливкой, ковкой или штамповкой, с целью придания им более правильной геометрической формы, а также необходимой точности размера и шероховатости поверхности.
Зенкеры используют большей частью для промежу­точной обработки между сверлением и развертыванием, а также для окончательной обработки с допусками по Н11. Для этих случаев предусматриваются зенкеры с разными исполнительными размерами, в зависимости от которых они соответственно подразделяются на зен­кер № 1 и зенкер № 2.
Зенкеры цельные с коническим хвостовиком выпол­няются трехзубыми, насадные — четырехзубыми.
Число зубьев у сборных зенкеров с коническим хвостовиком диаметром от 30 до 38 мм — 3, от 40 до 50 мм — 4; у сборных насадных зенкеров диаметром от 50 до 55 мм — 4 , от 58 до 100 мм — 6.
Основные размеры стандартных зенкеров
Наименование зенкеров Размеры, мм Номер конуса Морзе
D l d
 Зенкеры   цельные   быстрорежущие с      коническим хвостовиком 10-13 80-100 1
14- 29 95-150 2
29-30 120-175 3
30-32 140-200 4
 Зенкеры, оснащенные пластинами из твердого сплава с коническим  хвостовиком 14-19 85-125 2
20-27 100-150 3
28-50 120-210 4
 Зенкеры  цельные  насадные  быстрорежущие    и   оснащенные

пластинами из  твердого сплава

32-34 30/40 13
35-38 34/45 16
40-48 38/50 19
50-55 42/55 22
58-70 48/60 27
72-80 82/65 32
 Зенкеры  со вставными   ножами, оснащенные пластинами из твердого сплава с  коническим хвостовиком 30-50 262 — 308 4
 Зенкеры насадные со вставными быстрорежущими ножами и ножами, оснащенными  пластинами

из твердого сплава

50-55 60/58 22
58-70 65/64 27
72-80 70/69 32
85-100 76/74 40
Предельные отклонения стандартных зенкеров
Номинальный диаметр зенкеров, мм Отклонение диаметра, мкм
Зенкер № 1 Зенкер № 2
верхнее нижнее верхнее нижнее
От 10 до 18 -210 -245 +70 +35
От 10 до 30 -245 -290 +85 +40
От 30 до 50 -290 -340 +100 +50
От 50 до 80 -350 -410 +120 +60
От 80 до 100 -420 -490 +140 +70
