ОБРАЗЦЫ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ (СРАВНЕНИЯ) ГОСТ 9378-93

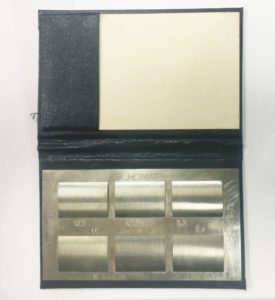

Образцы шероховатости поверхности  предназначены для оценки шероховатости поверхности методом сравнения детали с образцом визуально и на ощупь. Образец воспроизводит поверхность, полученную следующими способами обработки:
1) Токарная обработка:
– точение (Т);  – расточка (Р);  – точение торцовое (ТТ);
2) Фрезовая обработка:
– фрезерование торцовое (ФТ);  – фрезерование торцовое перекрещивающееся (ФТП);  – фрезерование цилиндрическое (ФЦ);
3) Шлифовальная обработка:
– шлифование цилиндрическое наружное (ШЦ);  – шлифование цилиндрическое внутреннее (ШЦВ);  – шлифование плоское (ШП); – шлифование торцовое (ШТ);  – шлифование чашечным кругом (ШЧ).



Параметр шероховатости Ra, мкм
0,006
0,0125
0,025
0,05
0,1
0,2
0,2
0,4
0,8
1,6
1,6
3,2
6,3
6,3
12,5
12,5
25
25
Базовая длина l, мм
0,08
0,25
0,8
2,5
8
2,5
8
2,5
 Образец шероховатости (Т) точение, к-т из 6 шт
х
х
х
х
х
х
 Образец шероховатости (Т) точение, к-т из 4 шт
х
х
х
х
 Образец шероховатости (ТТ) точение торцевое, к-т из 6 шт
х
х
х
х
х
х
 Образец шероховатости (С) строгание,  к-т из 6 шт
х
х
х
х
х
х
 Образец шероховатости (С) строгание,  к-т из 4 шт
х
х
х
х
 Образец шероховатости (Р) расточка, к-т из 6 шт
х
х
х
х
х
х
 Образец шероховатости (Р) расточка, к-т из 4 шт
х
х
х
х
 Образец шероховатости (ФТП) фрезерование торцовое, плоское, к-т из 6
х
х
х
х
х
х
 Образец шероховатости (ФТП) фрезерование торцовое, плоское, к-т из 4
х
х
х
х
 Образец шероховатости (ФТ) фрезерование торцовое, к-т из 6 шт
х
х
х
х
х
х
 Образец шероховатости (ФТ) фрезерование торцовое, к-т из 4 шт
х
х
х
х
 Образец шероховатости (ФЦ) фрезерование цилиндрическое, к-т
х
х
х
х
х
х
 Образец шероховатости (ШЦ) шлифование цилиндрическое наружное, к-т из 6
х
х
х
х
х
х
х
 Образец шероховатости (ШЦВ) шлифование цилиндрическое внутреннее, к-т из 6
х
х
х
х
х
х
х
 Образец шероховатости (ШП) шлифование плоское, к-т из 6 шт
х
х
х
х
х
 Образец шероховатости (ШП) шлифование плоское, к-т из 4 шт
х
х
х
х
х
х
х
 Образец шероховатости (ШТ) шлифование торцовое, к-т из 6 шт
х
х
х
х
х
х
х
 Образец шероховатости (ШЧ) шлифование кругом, к-т из 6 шт
х
х
х
х
х
х
х
 Образец шероховатости (ШЧ) шлифование кругом, к-т из 4 шт
х
х
х
х
х
 Образец шероховатости (ПП) полирование плоское, к-т из 6 шт
х
х
х
х
х
 Образец шероховатости (ПП) полирование плоское, к-т из 4 шт
х
х
х
х
 Образец шероховатости (ПЦ) полирование цилиндрическое, к-т
х
х
х
х
х
 Образец шероховатости (Э) электроэрозионная обработка, к-т
х
х
х
х
х
х
 Образец шероховатости (ДС) дробеструйная обработка, к-т из 8  шт
х
х
х
х
х
х
х
х
 Образец шероховатости (ПС) пескоструйная обработка, к-т из 8 шт
х
х
х
х
х
х
х
х
