Ключи
Ключи служат для завертывания и отвертывания гаек и болтов, а также для того чтобы держать болт при довертывании гаек. Различают два вида ключей: нерегулируемые и разводные универсальные. Нерегулируемые ключи имеют постоянный размер зева под шестигранник гайки или болта, в то время как универсальные разводные ключи имеют изменяемое в определенных границах раскрытие зева ключа.
— Нерегулируемые ключи делятся на:
Ключи гаечные с открытым зевом односторонние (КГО) ТУ 3926-020-53581936-2013;
Размер зева, мм a, мм b, мм L, мм
КГО 13
8,0
29,6
216,0
КГО 17
8,0
37,6
220,0
КГО 30
11,5
62,0
160,0
КГО 32
12,5
65,0
170,0
КГО 36
13,5
75,0
181,0
КГО 41
15,0
87,0
190,0
КГО 46
15,5
95,0
201,0
КГО 50
17,0
102,0
220,0
КГО 55
18,0
112,0
240,0
КГО 60
18,5
122,0
261,0
КГО 65
20,0
132,0
280,0
КГО 70
21,0
142,0
300,0
КГО 75
21,0
142,0
300,0
КГО 80
22,0
165,0
410,0
КГО 85
22,0
165,0
410,0
Размер зева, мм a, мм b, мм L, мм
КГО 90
25,0
175,0
420,0
КГО 95
30,0
195,0
455,0
КГО 100
30,0
195,0
455,0
КГО 105
32,0
215,0
400,0
КГО 110
32,0
225,0
420,0
КГО 115
35,0
235,0
420,0
КГО 120
35,0
235,0
420,0
КГО 125
40,0
275,0
500,0
КГО 130
40,0
275,0
545,0
КГО 140
45,0
305,0
600,0
КГО 145
45,0
305,0
600,0
КГО 155
50,0
325,0
600,0
КГО 165
50,0
325,0
600,0
КГО 180
55,0
375,0
710,0
КГО 200
55,0
400,0
710,0
Ключи гаечные двусторонние с открытым зевом (КГД) ГОСТ 2839-80 и ТУ 3926-030-53581936-2016;
Обозначение по ГОСТ Размер зевов, мм а, мм b1, мм b2, мм L, мм
7811-0001
КГД 4х5
3,0
10,0
12,0
80,0
7811-0002
КГД 5,5х7
3,5
13,0
15,0
100,0
КГД 5,5х7
4,8
16,0
20,0
108,0
КГД 5,5х8
4,8
16,0
20,0
108,0
КГД 6х7
4,3
16,0
17,0
120,0
7811-0006
КГД 7х8
4,0
15,0
20,0
110,0
КГД 7х8
5,8
20,0
22,0
125,0
7811-0003
КГД 8х10
4,5
20,0
22,0
120,0
КГД 8х10
5,8
20,0
23,0
130,0
7811-0455
КГД 8х9
4,5
20,0
21,0
110,0
КГД 8х9
5,8
20,0
22,0
125,0
7811-0456
КГД 9х11
4,5
21,0
24,0
125,0
КГД 9х11
5,7
23,0
25,0
145,0
КГД 10х11
5,7
23,0
25,0
145,0
7811-0004
КГД 10х12
4,5
22,0
26,0
125,0
КГД 10х12
5,6
23,0
29,0
140,0
КГД 10х13
5,6
23,0
31,0
150,0
КГД 11х12
5,1
25,0
29,0
155,0
7811-0461
КГД 11х13
5,0
24,0
28,0
140,0
КГД 11х13
6,1
25,0
31,0
155,0
КГД 11х14
5,4
25,0
33,0
160,0
7811-0007
КГД 12х13
5,5
26,0
28,0
140,0
КГД 12х13
6,1
29,0
31,0
155,0
7811-0021
КГД 12х14
5,5
26,0
30,0
140,0
КГД 12х14
6,2
29,0
33,0
160,0
7811-0027
КГД 13х14
5,5
28,0
30,0
140,0
КГД 13х14
6,6
31,0
33,0
160,0
КГД 13х15
6,7
33,0
35,0
170,0
7811-0464
КГД 13х17
6,5
28,0
35,0
160,0
КГД 13х17
7,2
33,0
39,0
185,0
КГД 14х15
6,7
33,0
35,0
170,0
7811-0022
КГД 14х17
6,5
30,0
35,0
160,0
КГД 14х17
7,2
33,0
39,0
185,0
Обозначение по ГОСТ Размер зевов, мм а, мм b1, мм b2, мм L, мм
КГД 16х18
7,0
37,0
41,0
195,0
7811-0023
КГД 17х19
7,5
35,0
42,0
175,0
КГД 17х19
7,3
39,0
43,0
205,0
КГД 17х22
8,2
39,0
47,0
220,0
КГД 18х19
7,3
41,0
43,0
205,0
7811-0024
КГД 19х22
8,5
42,0
46,0
205,0
КГД 19х22
8,2
43,0
47,0
225,0
КГД 20х22
8,2
43,0
47,0
225,0
КГД 21х23
8,5
45,0
49,0
230,0
7811-0025
КГД 22х24
9,5
46,0
50,0
220,0
КГД 22х24
9,9
47,0
51,0
245,0
КГД 24х26
9,4
51,0
55,0
270,0
7811-0026
КГД 24х27
10,5
50,0
55,0
250,0
КГД 24х27
9,7
51,0
57,0
270,0
КГД 25х28
9,7
54,0
60,0
270,0
КГД 27х29
10,3
58,0
62,0
280,0
7811-0041
КГД 27х30
11,5
55,0
62,0
260,0
КГД 27х30
10,7
58,0
64,0
290,0
7811-0469
КГД 27х32
12,5
55,0
65,0
270,0
КГД 27х32
11,2
58,0
68,0
290,0
7811-0042
КГД 30х32
12,5
62,0
65,0
280,0
КГД 30х32
12,5
63,5
66,5
270,0
КГД 32х34
11,9
68,0
72,0
310,0
7811-0043
КГД 32х36
13,5
65,0
75,0
310,0
КГД 32х36
13,5
66,5
76,5
300,0
КГД 34х36
11,9
72,0
76,0
330,0
КГД 35х38
12,9
74,0
81,0
340,0
7811-0044
КГД 36х41
15,0
75,0
85,0
350,0
КГД 36х41
15,0
76,5
86,0
340,0
КГД 38х41
14,0
81,0
87,0
360,0
7811-0045
КГД 41х46
15,5
85,0
95,0
380,0
7811-0046
КГД 46х50
17,0
95,0
102,0
420,0
7811-0047
КГД 50х55
18,0
102,0
112,0
460,0
Ключи гаечные двусторонние комбинированные (КГК) ТУ 3926-048-53581936-2013;
Размер зевов, мм а1, мм a2, мм b1, мм b2, мм L, мм
КГК 5х5
5,0
6,0
15,6
14,2
110,0
КГК 5,5х5,5
5,0
6,0
15,6
14,2
110,0
КГК 6х6
5,0
6,0
15,6
14,2
110,0
КГК 7х7
6,3
7,5
19,6
16,4
139,0
КГК 8х8
6,3
7,5
19,6
16,4
139,0
КГК 9х9
6,3
7,5
21,6
16,6
144,0
КГК 10х10
6,3
8,0
22,6
17,4
149,0
КГК 11х11
6,3
8,5
24,6
19,5
155,0
КГК 12х12
6,3
8,6
28,6
21,0
161,0
КГК 13х13
6,3
9,0
30,6
21,8
167,0
КГК 14х14
6,4
9,5
32,6
23,3
173,0
КГК 15х15
6,5
9,5
34,6
25,5
179,0
КГК 16х16
6,5
9,5
34,6
28,0
179,0
КГК 17х17
7,5
10,5
38,8
30,3
193,0
Размер зевов, мм а1, мм a2, мм b1, мм b2, мм L, мм
КГК 18х18
8,0
10,5
40,8
31,2
200,0
КГК 19х19
8,0
11,0
42,8
31,2
207,0
КГК 20х20
8,0
11,0
42,8
36,5
207,0
КГК 21х21
8,5
12,0
46,8
36,5
231,0
КГК 22х22
8,5
12,0
46,8
36,5
231,0
КГК 23х23
8,5
12,0
46,8
36,5
231,0
КГК 24х24
9,1
13,0
51,2
38,7
248,0
КГК 27х27
10,5
14,5
57,2
43,2
276,0
КГК 30х30
12,0
15,5
63,2
47,6
307,0
КГК 32х32
12,0
15,5
67,2
50,6
318,0
КГК 36х36
12,5
18,5
75,0
56,3
348,0
КГК 41х41
14,0
18,0
80,0
63,0
370,0
КГК 46х46
15,5
19,5
95,0
71,0
400,0

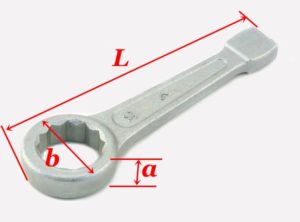

Ключи гаечные кольцевые односторонние (КГКУ) ТУ 3926-020-53581936-2013;
Размер зева, мм b, мм, a, мм L, мм
КГКУ 17
33,0
13,0
135,0
КГКУ 19
33,0
13,0
135,0
КГКУ 22
43,0
14,0
155,0
КГКУ 24
43,0
14,0
155,0
КГКУ 27
49,0
14,0
169,0
КГКУ 30
49,0
14,0
169,0
КГКУ 32
54,0
17,0
195,0
КГКУ 36
54,0
17,0
195,0
КГКУ 38
54,0
17,0
195,0
КГКУ 41
70,0
20,0
220,0
КГКУ 46
70,0
20,0
220,0
КГКУ 50
85,0
25,0
245,0
Размер зева, мм b, мм, a, мм L, мм
КГКУ 55
85,0
25,0
245,0
КГКУ 60
104,0
27,0
280,0
КГКУ 65
104,0
27,0
280,0
КГКУ 70
105,0
29,0
317,0
КГКУ 75
105,0
29,0
317,0
КГКУ 80
120,0
34,0
338,0
КГКУ 85
120,0
34,0
338,0
КГКУ 90
140,0
37,0
373,0
КГКУ 95
140,0
37,0
373,0
КГКУ 100
154,0
40,0
403,0
КГКУ 125
180,0
48,0
448,0
Ключи гаечные кольцевые двусторонние коленчатые (КГН) ТУ 3926-031-53581936-2013;
Размер зевов, мм a1, мм а2, мм b1, мм b2, мм L, мм
КГН 6х7
9,0
9,0
14,0
15,5
180,0
КГН 8х9
9,0
10,0
17,5
19,5
190,0
КГН 8х10
9,0
10,0
17,5
19,5
190,0
КГН 9х10
9,0
10,0
17,5
19,5
190,0
КГН 9х11
9,0
10,0
17,5
19,5
190,0
КГН 10х11
9,0
10,0
17,5
19,5
190,0
КГН 10х12
9,0
10,0
19,0
21,0
190,0
КГН 12х13
11,0
11,0
21,0
23,0
200,0
КГН 12х14
11,0
11,0
21,0
23,0
200,0
КГН 13х14
11,0
11,0
22,0
24,0
210,0
КГН 13х17
11,0
13,0
24,0
28,0
230,0
КГН 14х15
11,0
13,0
24,0
28,0
230,0
КГН 14х17
11,0
13,0
24,0
28,0
230,0
КГН 16х17
14,0
13,0
26,0
28,0
240,0
КГН 17х19
14,0
14,0
28,5
30,5
250,0
Размер зевов, мм a1, мм а2, мм b1, мм b2, мм L, мм
КГН 17х22
14,0
14,0
30,0
35,5
270,0
КГН 18х19
14,0
15,0
29,0
30,5
260,0
КГН 19х22
14,0
14,0
30,0
35,5
270,0
КГН 20х22
14,0
15,0
32,0
35,5
270,0
КГН 21х23
14,0
15,0
33,5
36,5
290,0
КГН 22х24
15,5
15,0
36,0
39,0
310,0
КГН 24х26
15,5
16,5
39,0
40,0
310,0
КГН 24х27
15,5
16,5
39,0
44,0
310,0
КГН 24х30
16,5
17,5
43,0
47,0
330,0
КГН 25х28
17,0
17,0
39,0
44,0
330,0
КГН 27х29
17,0
17,0
43,0
45,0
330,0
КГН 27х30
16,5
17,5
43,0
47,0
340,0
КГН 27х32
18,0
19,0
43,0
50,0
350,0
КГН 30х32
18,0
19,0
48,0
50,0
350,0
Ключи для круглых шлицевых гаек (КГЖ) ГОСТ 16984-79;
Обозначение по ГОСТ Размер зева, мм a, мм L, мм H, мм
7811-0415
КГЖ 30-34
4,5
155
23
7811-0416
КГЖ 38-42
4,5
165
29
7811-0417
КГЖ 45-52
4,5
190
32
7811-0418
КГЖ 55-60
5
215
41
7811-0419
КГЖ 65-70
5
240
48
7811-0421
КГЖ 75-85
7
270
53
7811-0422
КГЖ 90-95
7
290
61
Обозначение по ГОСТ Размер зева, мм a, мм L, мм H, мм
7811-0423
КГЖ 100-110
8
315
69
7811-0424
КГЖ 115-120
8
340
77
7811-0425
КГЖ 125-130
10
350
82
7811-0426
КГЖ 135-140
10
370
91
7811-0427
КГЖ 150-160
12
390
99
7811-0428
КГЖ 165-170
12
420
111
— Универсальные ключи делятся на:
Ключи шарнирные для шлицевых гаек (КГШ) ТУ 3926-043-53581936-2013
Размер зева, мм h, мм a, мм L, мм H, мм
КГШ 22-60
8,0
3,2
160,0
44,0
КГШ 65-110
10,0
5,8
250,0
78,0
КГШ 115-220
15,0
9,0
400,0
138,0

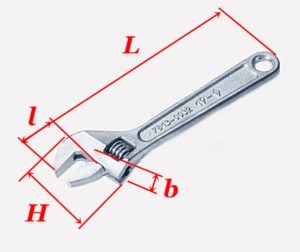

Ключ гаечный разводной представляет собой разновидность рожкового ключа с регулируемыми губками. Полный установленный ресурс ключей — 10000 нагружений-завинчиваний с приложением крутящих моментов.
При повороте червяка подвижная губка ключа должна перемещаться по всей длине зева плавно, без заеданий. В процессе эксплуатации ключа должно обеспечиваться удержание червяка от самопроизвольного проворота. Не соблюдение хотя бы одного из этих условий является критерием предельного состояния.
Размер зева, не более, мм L, мм l, мм Н, мм b, мм
Ключ КР 19
150,0
18,0
60,0
10,0
Ключ КР 30
250,0
28,0
90,0
15,0
Ключ КР 46
375,0
43,0
135,0
22,0
Ключ трубный рычажный (КТР) ТУ 3926-033-05797687-2014:
Обозначение ключа Диаметр трубы, зажимаемой ключом D, мм L, мм L1, мм H, мм
Ключ КТР 0
От 0 до 28
Ключ КТР 1
От 10 до 36
300,0
280,0
45,0
Ключ КТР 2
От 20 до 50
400,0
360,0
60,0
Ключ КТР 3
От 20 до 63
500,0
450,0
71,0
Ключ КТР 4
От 25 до 90
630,0
560,0
85,0
Ключ КТР 5
От 32 до 120
800,0
710,0
110,0
Ключи для винтов с внутренним шестигранником ГОСТ 11737-93
Обозначение по ГОСТ S, мм L, мм h, мм
7812-0374
Ключ шестигранный S 5,0
80,0
29,0
7812-0375
Ключ шестигранный S 6,0
90,0
32,0
7812-0376
Ключ шестигранный S 8,0
100,0
36,0
7812-0377
Ключ шестигранный S 10,0
112,0
40,0
7812-0378
Ключ шестигранный S 12,0
125,0
45,0
7812-0379
Ключ шестигранный S 14,0
140,0
56,0
7812-0381
Ключ шестигранный S 17,0
160,0
63,0
7812-0382
Ключ шестигранный S 19,0
180,0
70,0
ВладПромаш.
600000
г.Владимир
Карла Маркса ул., 16
Отдел маркетинга тел: (4922) 60-00-34 , тел: (4922) 60-01-34 , факс: (4922) 49-28-94 , mail: 600134@mail.ru 5@vladpm.ru
Одна губка делается подвижной с помощью червячной передачи.
