| Тип 1 — резьбовые для наружной метрической резьбы | ||||
| Номинальные размеры | Шаг резьбы | Обозначение резцов | ||
| Сечение резца hхb | L | m | ||
| Резец резьбовой нар/р 16х10 | 100 | 1,5 | 0,5-2,5 | 2660-0001 |
| Резец резьбовой нар/р 20х12 | 120 | 3.0 | 0,8-3,0 | 2660-0003 |
| Резец резьбовой нар/р 25х16 | 140 | 4.0 | 1,25-5,0 | 2660-0005 |
| Резец резьбовой нар/р 32х20 | 170 | 5.0 | 2,0-6,0 | 2660-0007 |

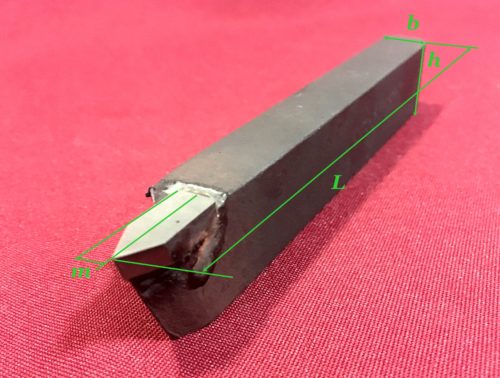

Резец резьбовой для наружной резьбы
| Тип 2 — резьбовые для внутренней метрической резьбы | ||||||
| Номинальные размеры в мм | Шаг резьбы | Обозначение резцов | ||||
| Сечение резца hхb | L | 1 | d | m | ||
| Резец резьбовой внутр/р 10х10 | 120 | 40 | 10 | 4 | 0,75-2,5 | 2662-0001 |
| Резец резьбовой внутр/р 12х12 | 140 | 50 | 12 | 5 | 1,0-3,0 | 2662-0003 |
| Резец резьбовой внутр/р 16х16 | 170 | 60 | 16 | 9 | 1,5-4,0 | 2662-0005 |
| Резец резьбовой внутр/р 20х20 | 200 | 80 | 20 | 12 | 2,0 — 5,0 | 2662-0007 |
| Резец резьбовой внутр/р 25х25 | 240 | 100 | 25 | 14 | 3,0-6,0 | 2662-0009 |

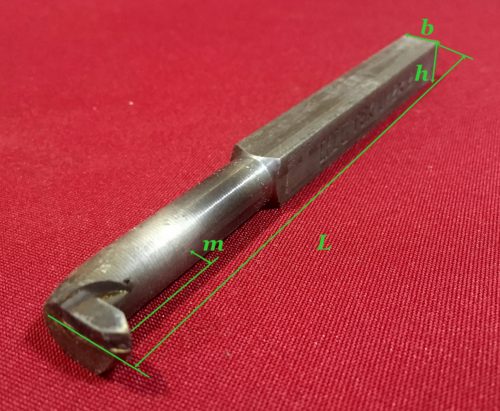

Резец резьбовой для внутренней резьбы
| Тип 3 — резьбовые для наружной трапецеидальной резьбы | |||||
| Номинальные размеры в мм | Шаг резьбы | Обозначение резцов | |||
| Сечение резца hхb | L | m | Правые | Левые | |
| Резец резьбовой нар/р трап 20х12 | 120 | 2 | 2 | 2664-0001 | 2664-0002 |
| Резец резьбовой нар/р трап 20х12 | 120 | 2.0 | 3 | 2664-0003 | 2664-0004 |
| Резец резьбовой нар/р трап 20х12 | 120 | 3.0 | 4 | 2664-0005 | 2664-0006 |
| Резец резьбовой нар/р трап 20х12 | 120 | 3.0 | 5 | 2664-0007 | 2664-0008 |
| Резец резьбовой нар/р трап 25х16 | 140 | 4.0 | 6 | 2664-0009 | 2664-0010 |
| Резец резьбовой нар/р трап 25х16 | 140 | 4.0 | 8 | 2664-0011 | 2664-0012 |
| Резец резьбовой нар/р трап 25х16 | 140 | 6.0 | 10 | 2664-0013 | 2664-0014 |
| Резец резьбовой нар/р трап 32х20 | 170 | 6.0 | 12 | 2664-0015 | 2664-0016 |
| Резец резьбовой нар/р трап 32х20 | 170 | 8.0 | 16 | 2664-0017 | 2664-0018 |
| Резец резьбовой нар/р трап 40х25 | 200 | 10.0 | 20 | 2664-0019 | 2664-0020 |
| Резец резьбовой нар/р трап 40х25 | 200 | 12,5 | 24 | 2664-0021 | 2664-0022 |
| тип 4 — резьбовые для внутренней трапецеидальной резьбы | |||||||
| Номинальные размеры | Шаг резьбы | Обозначение резцов | |||||
| Сечение резца hхb | L | 1 | d | m | Правые | Левые | |
| Резец резьбовой внутр/р трап 10х10 | 120 | 40 | 10 | 4 | 2 | 2666-0001 | 2666-0002 |
| Резец резьбовой внутр/р трап 10х10 | 120 | 40 | 10 | 4 | 4 | 2666-0003 | 2666-0004 |
| Резец резьбовой внутр/р трап 12х12 | 140 | 50 | 12 | 4 | 2 | 2666-0005 | 2666-0006 |
| Резец резьбовой внутр/р трап 12х12 | 140 | 50 | 12 | 6 | 5 | 2666-0007 | 2666-0008 |
| Резец резьбовой внутр/р трап 12х12 | 140 | 50 | 12 | 7 | 8 | 2666-0009 | 2666-0010 |
| Резец резьбовой внутр/р трап 16х16 | 170 | 60 | 16 | 6 | 3 | 2666-0011 | 2666-0012 |
| Резец резьбовой внутр/р трап 16х16 | 170 | 60 | 16 | 8 | 6 | 2666-0013 | 2666-0014 |
| Резец резьбовой внутр/р трап 16х16 | 170 | 60 | 16 | 10 | 10 | 2666-0015 | 2666-0016 |
| Резец резьбовой внутр/р трап 20х20 | 200 | 80 | 20 | 8 | 3 | 2666-0017 | 2666-0018 |
| Резец резьбовой внутр/р трап 20х20 | 200 | 80 | 20 | 10 | 8 | 2666-0019 | 2666-0020 |
| Резец резьбовой внутр/р трап 20х20 | 200 | 80 | 20 | 12 | 12 | 2666-0021 | 2666-0022 |
| Резец резьбовой внутр/р трап 25х20 | 240 | 100 | 25 | 6 | 4 | 2666-0023 | 2666-0024 |
| Резец резьбовой внутр/р трап 25х20 | 240 | 100 | 25 | 10 | 10 | 2666-0025 | 2666-0026 |
| Резец резьбовой внутр/р трап 25х20 | 240 | 100 | 25 | 15 | 16 | 2666-0027 | 2666-0028 |
