Кронциркули индикаторные для внутренних измерений

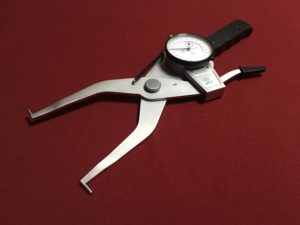

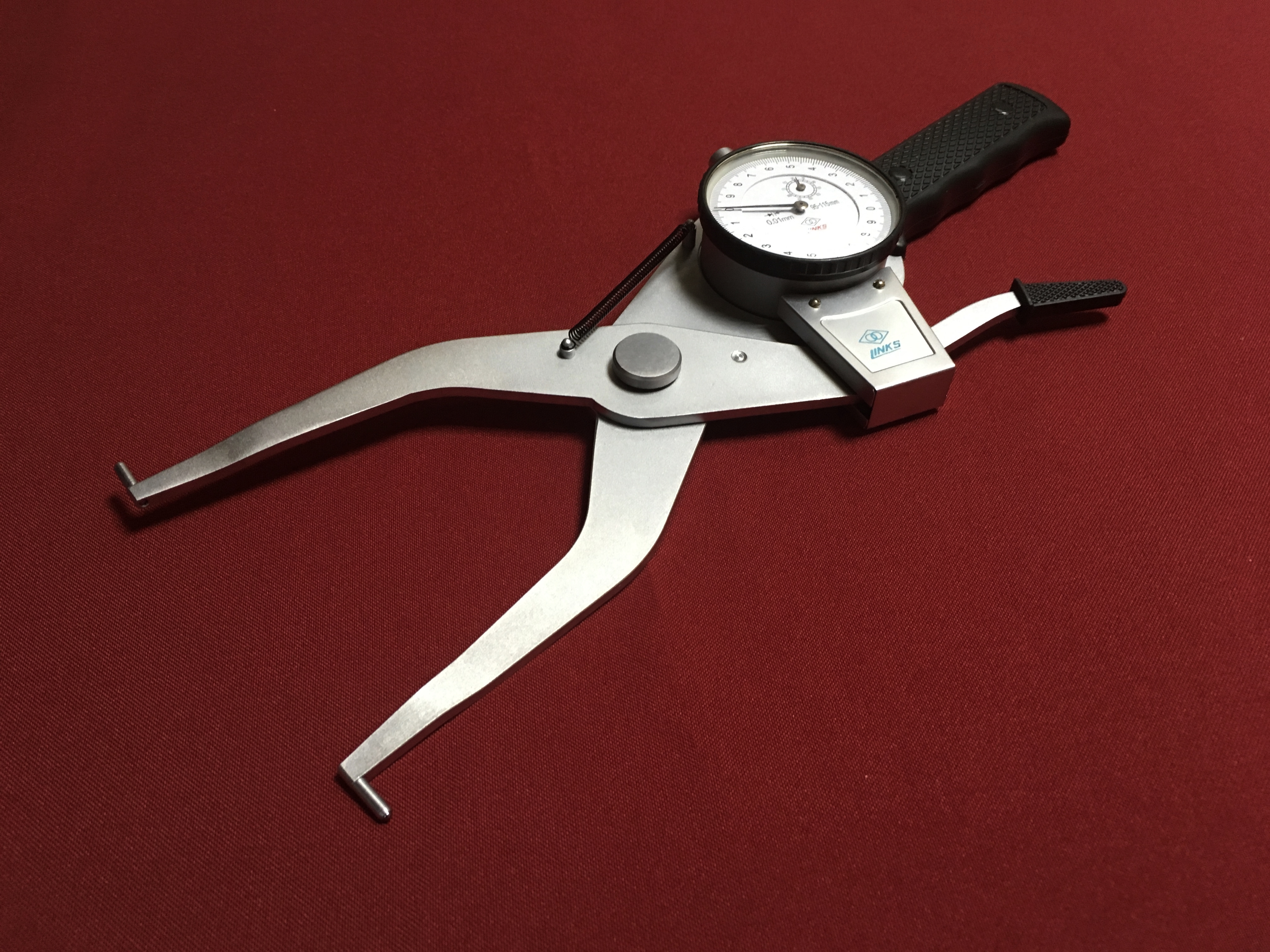

Нутромер НР 95-115

КРОНЦИРКУЛИ ИНДИКАТОРНЫЕ (КРОНЦИРКУЛИ ДЛЯ ВНУТРЕННИХ ИЗМЕРЕНИЙ)

Кронциркули индикаторные внесены в госреестр утвержденных типов средств измерений за номером 64218-16. ФГУП «ВНИИМС» выдал аттестат аккредитации на этот инструмент как на «кронциркули индикаторные», еще их называют «кронциркули для внутренних измерений», однако данное название несколько противоречит самой сути назначения такого инструмента, как кронциркуль. Сам по себе кронциркуль применяется, чаще всего для измерения охватываемых поверхностей, в силу своей конструкции, а для измерения шеек ступенчатых валов, выточек и т.д. применяется нутромер. Наиболее полное описание двух этих инструментов приведено в книге А.Н. Оглобина «ИНСТРУМЕНТЫ ДЛЯ ИЗМЕРЕНИЯ ДЛИН, ДИАМЕТРОВ, УГЛОВ И КОНУСОВ» Лениздат 1945.

Диапазон измерения, мм Цена деления индикатора, мм Глубина измерения, мм Длина щупа, мм Диаметр щупа, мм Предел допускаемой погрешности, мм
15-35 0,01 50 3 3,0 ±0,04
35-55 0,01 80 6 3,0 ±0,04
55-75 0,01 90 8 3,0 ±0,04
75-95 0,01 100 8 3,0 ±0,04
95-115 0,01 150 10 3,2 ±0,04
115-135 0,01 150 10 3,2 ±0,04
135-155 0,01 200 10 3,2 ±0,04
155-175 0,01 200 10 3,2 ±0,04
175-195 0,01 200 10 3,2 ±0,04
195-215 0,01 200 10 3,2 ±0,04

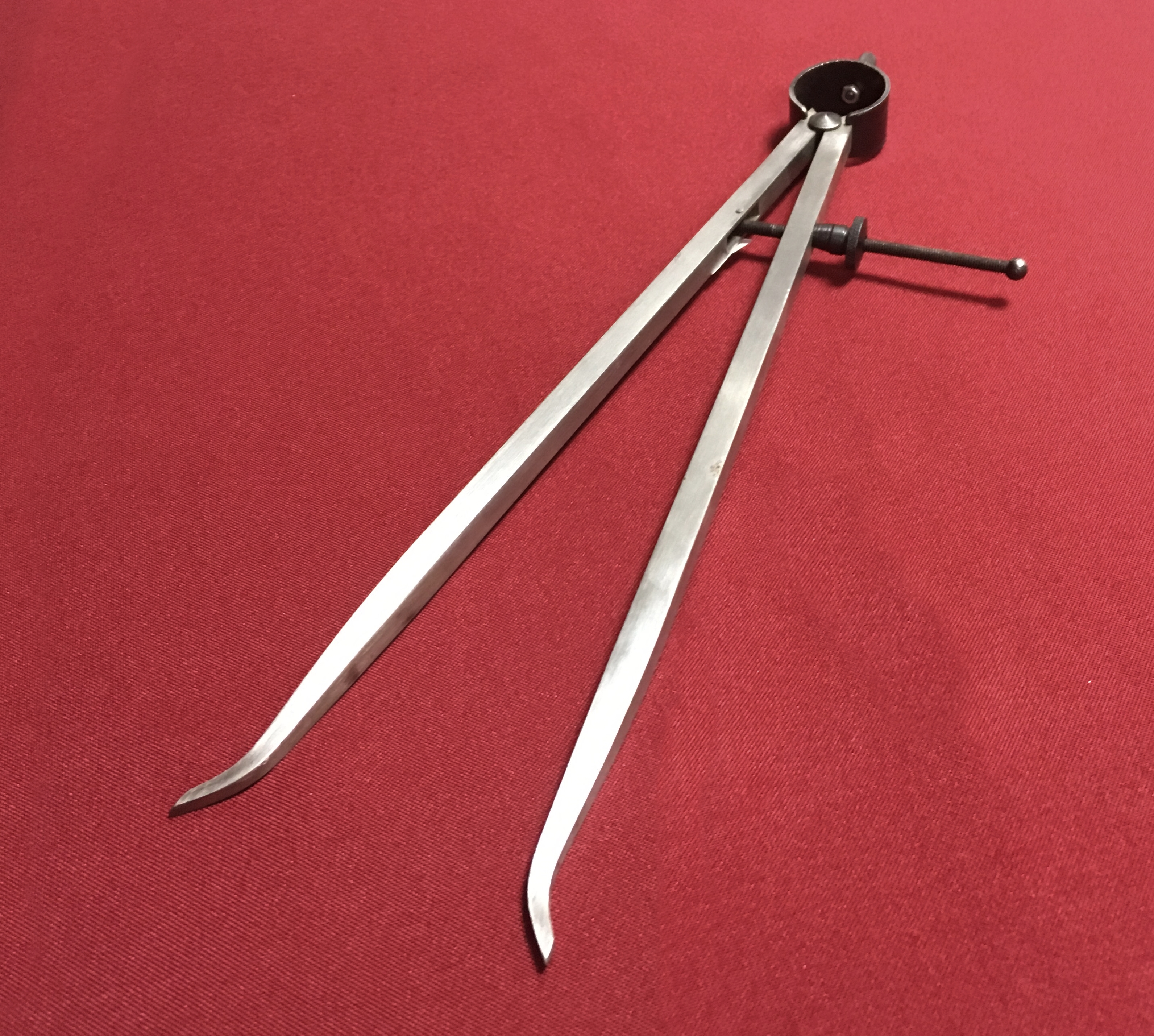

Нутромер пружинный 250мм


НУТРОМЕРЫ ПРУЖИННЫЕ (КРОНЦИРКУЛИ ДЛЯ ВНУТРЕННИХ ИЗМЕРЕНИЙ)

Нутромер пружинный представляет собой вспомогательное приспособление для слесарных работ. Предназначены он, как вспомогательное приспособление в комплекте с линейкой или штангенциркулем, для оценочного измерения внутренних линейных размеров, интервалов, различных перемычек, стенок в сложных деталях, имеющих профиль в виде уступов, ступенек, а также для проведения разметки заготовок. Отличительная характеристика пружинных нутромеров является длина его ножек. Нутромеры пружинные с винтом выпускаются следующими размерами ножек: 100мм, 125мм, 150мм, 175мм, 200мм, 250мм, 300мм, 500мм, 600мм, 800мм, 900мм.
