Микрометры со вставками типа МВМ, МПВ, МВТ ГОСТ 4380-93

МИКРОМЕТРЫ СО ВСТАВКАМИ ТИПА МВМ, МПТ, МВП ГОСТ 4380-93
Микрометры предназначены для измерения деталей из мягкого материала. Комплектуются сменными вставками. Микрометры изготавливают следующих типов:
МВМ и МВМЦ — микрометры со вставками для измерения среднего диаметра метрических, дюймовых и трубных резьб;
МВТ и МВТЦ — микрометры со вставками для измерения среднего диаметра трапецеидальных резьб и с шаровыми вставками для измерения фасонных деталей;
МВП и МВПЦ — микрометры с плоскими вставками для измерения деталей из мягких материалов.

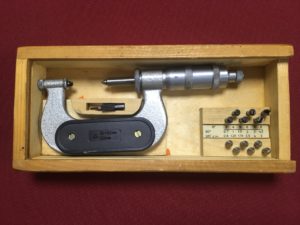

Микрометр МВМ-50

Модель микрометра Диапазон измерений, мм Цена деления, мм Предел допускаемой погрешности, мм
Нониусный Цифровой Нониусный Цифровой Нониусный Цифровой
Микрометр МВМ 25 Микрометр МВМЦ 25 0-25 0,01 0,001 ±0,004 ±0,004
Микрометр МВМ 50 Микрометр МВМЦ 50 25-50 0,01 0,001 ±0,004 ±0,004
Микрометр МВМ 75 Микрометр МВМЦ 75 50-75 0,01 0,001 ±0,004 ±0,005
Микрометр МВМ 100 Микрометр МВМЦ 100 75-100 0,01 0,001 ±0,004 ±0,005
Микрометр МВМ 125 Микрометр МВМЦ 125 100-125 0,01 0,001 ±0,005 ±0,006
Микрометр МВМ 150 Микрометр МВМЦ 150 125-150 0,01 0,001 ±0,005 ±0,006
Микрометр МВМ 175 Микрометр МВМЦ 175 150-175 0,01 0,001 ±0,005 ±0,007
Микрометр МВМ 200 Микрометр МВМЦ 200 175-200 0,01 0,001 ±0,005 ±0,008
Микрометр МВМ 225 200-225 0,01 ±0,006
Микрометр МВМ 250 225-250 0,01 ±0,006
Микрометр МВМ 275 250-275 0,01 ±0,006
Микрометр МВМ 300 275-300 0,01 ±0,008
Микрометр МВМ 325 300-325 0,01 ±0,008
Микрометр МВМ 350 325-350 0,01 ±0,008

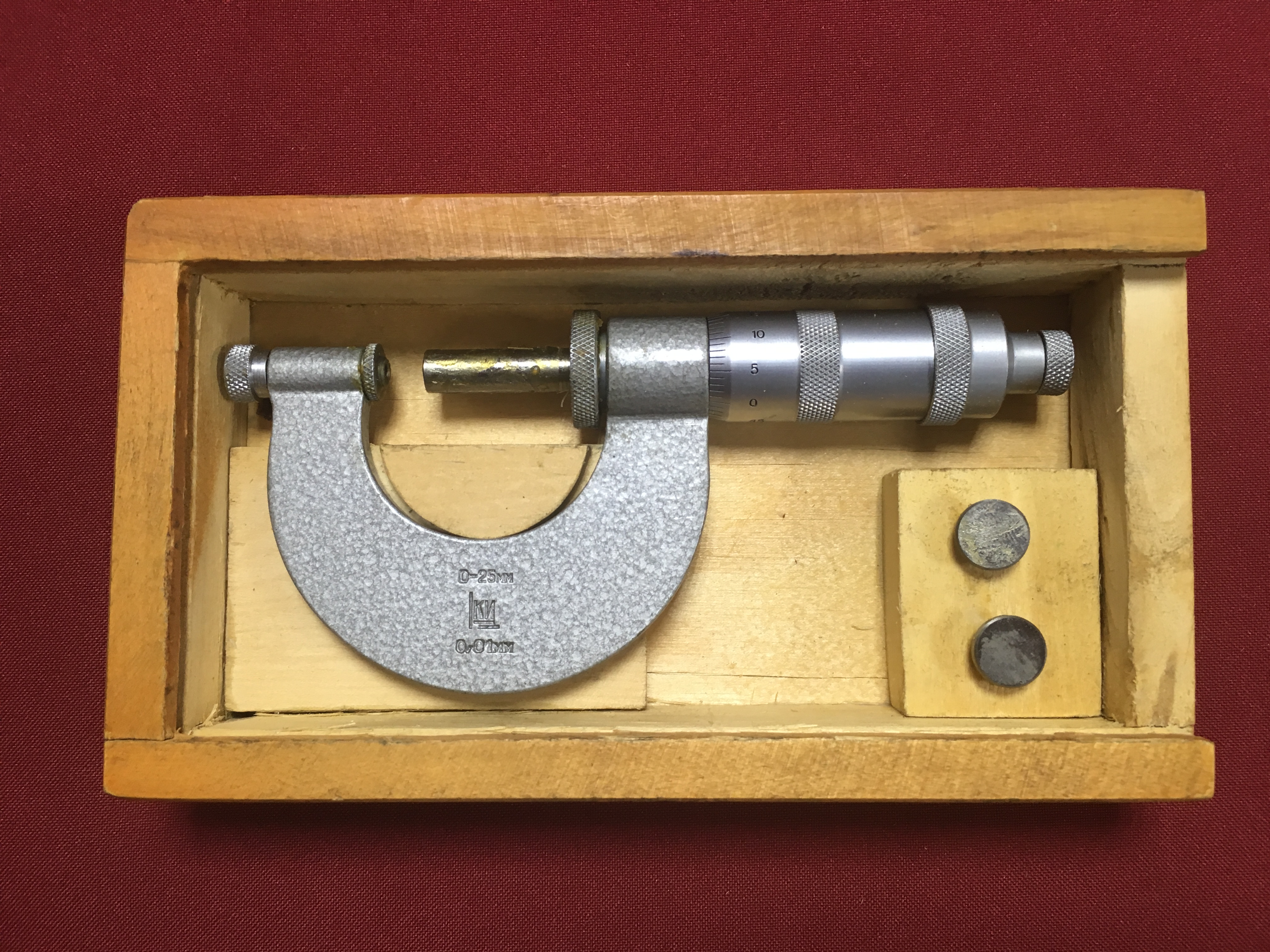

Микрометр МВП-25

МВП и МВПЦ — микрометры с плоскими вставками для измерения деталей из мягких материалов
Модель микрометра Диапазон измерений, мм Цена деления, мм Предел допускаемой погрешности, мм
Нониусный Цифровой Нониусный Цифровой Нониусный Цифровой
Микрометр МВП 25 Микрометр МВПЦ 25 0-25 0,01 0,001 ±0,004 ±0,004

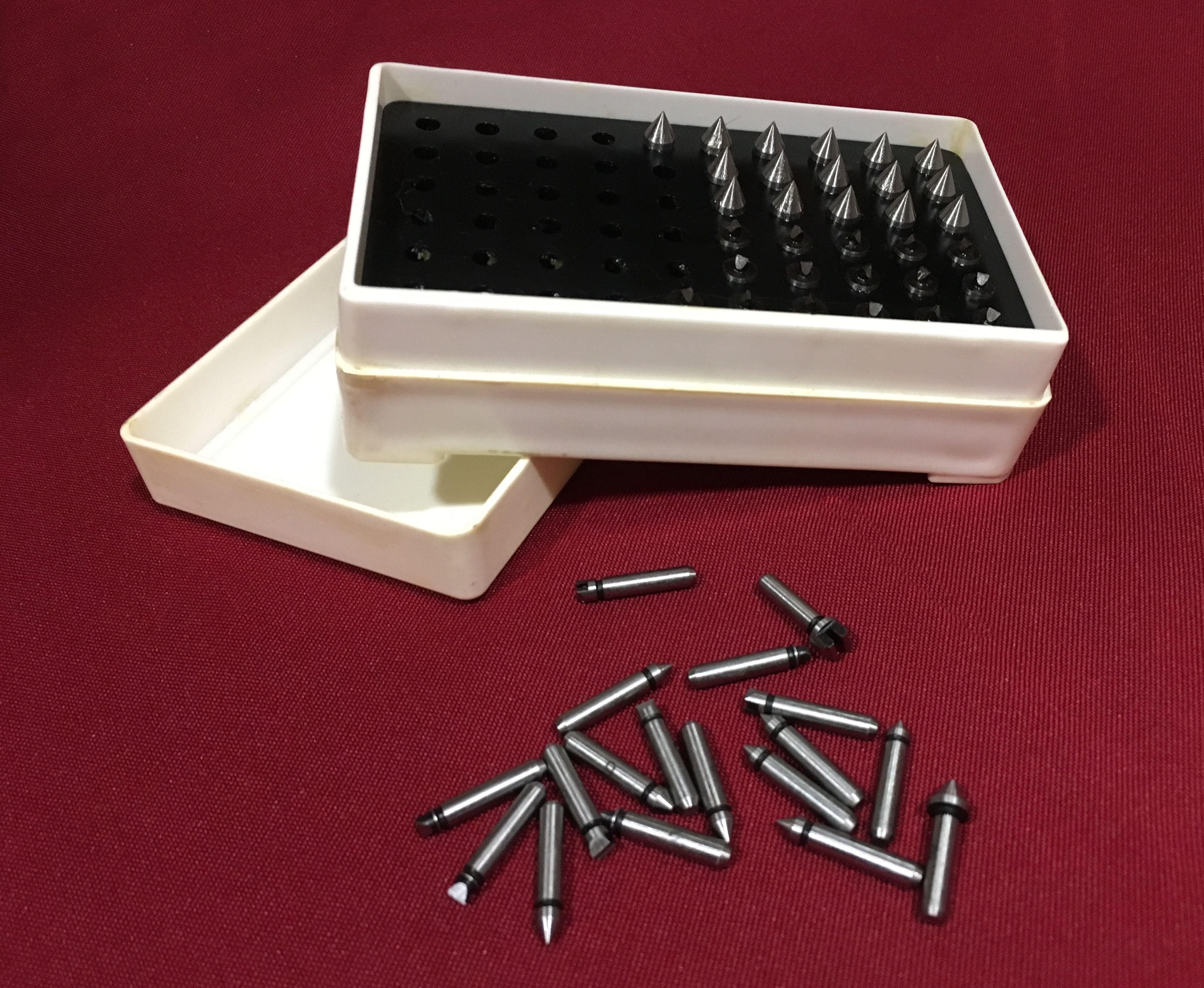

ВСТАВКИ РЕЗЬБОВЫЕ ДЛЯ МИКРОМЕТРОВ ГОСТ 4380-93

Набор резьбовых вставок к микрометру МВМ 60гр

Диапазон измерения, мм
Число пар вставок в наборе, шт.
Шаг (диапазон шагов) метрической резьбы, измеряемой одной парой вставок, мм
0-25
10
0,4-0,45; 0,5-0,6; 0,7-0,8; 1; 1,25; 1,5; 1,75; 2; 2,5; 3
25-50
9
0,7-0,8; 1; 1,5; 2; 3; 3,5; 4; 4,5; 5
50-75
8
1; 1,5; 2; 3; 4; 5; 5,5; 6
75-100
6
1; 1,5; 2; 3; 4; 6
100-125
5
1,5; 2; 3; 4; 6
125-150
150-175
175-200
4
2; 3; 4; 6
200-225
3
3; 4; 6
225-250
250-275
275-300
300-325
325-350
Диапазон измерения, мм
Число пар вставок в наборе, шт.
Диапазон числа ниток дюймовой резьбы на длине 25,4 мм, измеряемой одной парой вставок
0-25
4
28-24; 20-16; 14-11; 10-8
25-50
2
7-5; 4,5-3
50-75
1
4,5-3
75-100
Диапазон измерения, мм
Число пар вставок в наборе, шт.
Шаг трубной резьбы (число шагов на длине 25,4 мм), измеряемой одной парой вставок, мм
0-25
3
0,907 (28); 1,337 (19); 1,814 (14)
25-50
2
1,814 (14); 2,309 (11)
50-75
1
2,309 (11)
75-100
100-125
125-150
150-175
