Напильники и надфили

Снятие с обрабатываемой поверхности тонкого слоя материала — опиливание, производится с помощью напильников.

Напильники ( ГОСТ 1465-80) подразделяются на следующие виды: слесарные общего назначения, слесарные для специальных работ, машинные, для затачивания инструмента и для контроля твердости.

Напильники изготавливаются из инструментальной высокоуглеродистой стали У12А, У13А. Зубья напильников образуют насеканием. Реже фрезерованием, нарезанием, протягиванием и точением, методом обкатывания. Твердость напильников должна быть не ниже HRC 54.

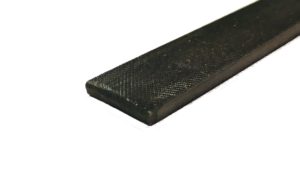

Плоские напильники
Длина напильника 100 150 200 250 300 350 400
Размеры сечения 12×3 18×4,5 22×5,5 28×7 32×8 36×9 40×10
№1 Х Х Х Х Х Х Х
№2 Х Х Х Х Х Х Х
№3 Х Х Х Х Х Х Х
№4 Х Х Х Х Х

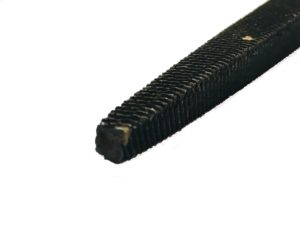

Квадратные напильники
Длина напильника 100 150 200 250 300 350 400
Размеры сечения 4 6 8 10 12 16 18
№1 Х Х Х Х Х Х Х
№2 Х Х Х Х Х Х Х
№3 Х Х Х Х Х Х Х
№4 Х Х Х Х Х

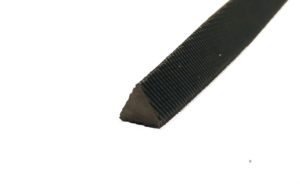

Трехгранные напильники
Длина напильника 100 150 200 250 300 350 400
Размеры сечения 8 12 16 18 20 22 25
№1 Х Х Х Х Х Х Х
№2 Х Х Х Х Х Х Х
№3 Х Х Х Х Х Х Х
№4 Х Х Х Х Х

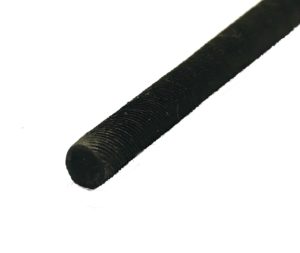

Круглые напильники
Длина напильника 100 150 200 250 300 350 400
Размеры сечения 4 6 8 10 12 16 18
№1 Х Х Х Х Х Х Х
№2 Х Х Х Х Х Х Х
№3 Х Х Х Х Х Х Х
№4 Х Х Х Х Х
Полукруглые напильники
Длина напильника 100 150 200 250 300 350 400
Размеры сечения 10×3 16×5 20×6 25×8 32×10 З6х11 20×12
№1 Х Х Х Х Х Х Х
№2 Х Х Х Х Х Х Х
№3 Х Х Х Х Х Х Х
№4 Х Х Х Х Х

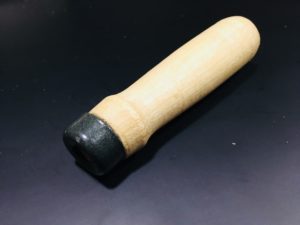

Напильники поставляются без ручек.

По согласованию с заказчиком ручки

к напильникам поставляются отдельно.

Ручки напильников изготавливаются по

чертежам предприятия-изготовителя и

не имеют общего стандарта. В зависимости от длины напильника, длина ручек варьируется от 100мм до 200мм.

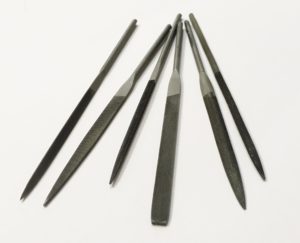

Надфили.

Надфили представляют собой один из ви­дов мелких напильников. Ими обрабаты­вают мелкие точеные детали и зачищают отдельные труд­нодоступные места деталей.

В конструкции надфилей большую роль играет раз­мер сечения рабочей части. Надфили тонких сечений дают возможность зачищать мелкие отверстие, острые углы и участки профиля, ограниченные короткими ли­ниями.

Надфили имеют насеченную рабочую часть и круг­лую ручку (вместо хвостовика). Изготовляют их из инструментальных углеродистых сталей марок У10, У10А, У12 и У12А.

Размеры надфилей, мм Номера насечек
Количество насечек на 10 мм длины 20 25 32 40 48 56 67 80 95 112
100х50 1 2 4 6 8
120х60 0 1 3 5 7
160х80 00 0 2 4 6

Основные типы надфилей:
плоские тупоносые; плоские остроносые; квадратные; трехгранные; трехгранные односторонние; круглые; полукруглые; ромбические; ножовочные; овальные.
