Сверла с цилиндрическим хвостовиком

Сверла спиральные с цилиндрическим хвостовиком предназначены для сверления отверстий в конструкционных, углеродистых, легированных и инструментальных сталях, серых и ковких чугунах, легких сплавах и спецсталях и др. при помощи механизированного ручного инструмента и на универсальном оборудовании, специальных станках, станках с ЧПУ. Спиральным сверлом выполняют отверстия, к которым предъявляются высокие требования по точности, отверстия, предназначенные для дальнейшей обработки развертыванием, расточкой или протягиванием, отверстия под нарезание резьб.
Сверла класса точности А1, или сверла с вышлифованным профилем точного исполнения предназначены для сверления отверстий 10-13 квалитетов точности. Сверлами класса точности В предназначены для сверления отверстий до 15 квалитета точности. Таким образом поля допусков режущей части сверл класса точности А состовляют h8, а сверл класса точности В – h9.

Сверла спиральные с цилиндрическим хвостовиком. Средняя серия ГОСТ 10902-77

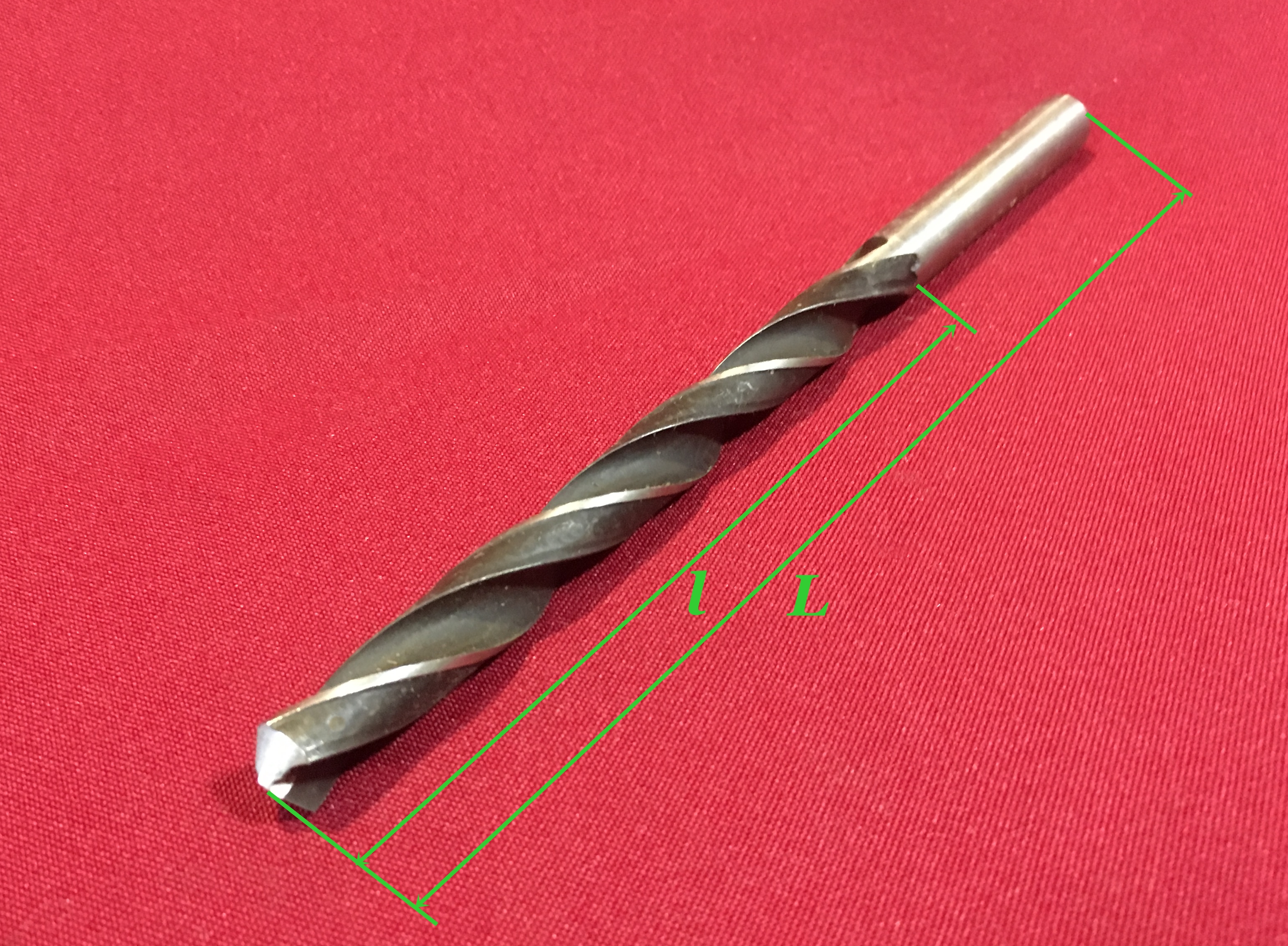

d L l Сверла точности А1 Сверла точности В d L l Сверла точности А1 Сверла точности В
Правые Левые Правые Левые Правые Левые Правые Левые
Сверло ц/х 0,25 19 3 2300-8169 2300-8171 Сверло ц/х 6,30 101 63 2300-3407 2300-6206 2300-0184 2300-0458
Сверло ц/х 0,30 19 4 2300-8001 2300-0112 Сверло ц/х 6,40 101 63 2300-3409 2300-6208 2300-0307 2300-0561
Сверло ц/х 0,32 19 4 2300-8003 2300-5038 Сверло ц/х 6,50 101 63 2300-3411 2300-6212 2300-0185 2300-0459
Сверло ц/х 0,35 19 4 2300-8005 2300-0113 Сверло ц/х 6,60 101 63 2300-3413 2300-6214 2300-0308 2300-0562
Сверло ц/х 0,38 19 4 2300-8007 2300-5039 Сверло ц/х 6,70 101 63 2300-3415 2300-6216 2300-0186 2300-0460
Сверло ц/х 0,40 20 5 2300-8011 2300-0114 Сверло ц/х 6,80 109 69 2300-3417 2300-6218 2300-0309 2300-0563
Сверло ц/х 0,42 20 5 2300-8013 2300-5041 Сверло ц/х 6,90 109 69 2300-3419 2300-6222 2300-0310 2300-0564
Сверло ц/х 0,45 20 5 2300-8015 2300-0115 Сверло ц/х 7,00 109 69 2300-3421 2300-6224 2300-0187 2300-0461
Сверло ц/х 0,48 20 5 2300-8017 2300-5042 Сверло ц/х 7,10 109 69 2300-3423 2300-6226 2300-0188 2300-0462
Сверло ц/х 0,50 22 6 2300-8021 2300-0116 Сверло ц/х 7,20 109 69 2300-3425 2300-6228 2300-0189 2300-0463
Сверло ц/х 0,52 22 6 2300-8023 2300-5043 Сверло ц/х 7,30 109 69 2300-3427 2300-6232 2300-0190 2300-0464
Сверло ц/х 0,55 24 7 2300-8025 2300-0117 Сверло ц/х 7,40 109 69 2300-6233 2300-6234 2300-5052 2300-5053
Сверло ц/х 0,58 24 7 2300-8027 2300-5044 Сверло ц/х 7,50 109 69 2300-3429 2300-6236 2300-0191 2300-0465
Сверло ц/х 0,60 24 7 2300-8031 2300-0118 Сверло ц/х 7,60 117 75 2300-3431 2300-6238 2300-0192 2300-0466
Сверло ц/х 0,62 26 8 2300-8033 2300-5045 Сверло ц/х 7,70 117 75 2300-3433 2300-6242 2300-0193 2300-0467
Сверло ц/х 0 65 26 8 2300-8035 2300-0119 Сверло ц/х 7,80 117 75 2300-3435 2300-6244 2300-0194 2300-0468
Сверло ц/х 0,68 28 9 2300-8037 2300-5046 Сверло ц/х 7,90 117 75 2300-3437 2300-6246 2300-0311 2300-0565
Сверло ц/х 0,70 28 9 2300-8041 2300-0120 Сверло ц/х 8,00 117 75 2300-3439 2300-6248 2300-0195 2300-0469
Сверло ц/х 0,72 28 9 2300-8043 2300-5047 Сверло ц/х 8,10 117 75 2300-3441 2300-6252 2300-0196 2300-0470
Сверло ц/х 0,75 28 9 2300-8045 2300-0121 Сверло ц/х 8,20 117 75 2300-3443 2300-6254 2300-0197 2300-0471
Сверло ц/х 0,78 30 10 2300-8047 2300-5048 Сверло ц/х 8,30 117 75 2300-3445 2300-6256 2300-0198 2300-0472
Сверло ц/х 0,80 30 10 2300-8051 2300-0122 Сверло ц/х 8,40 117 75 2300-3447 2300-6258 2300-0199 2300-0473
Сверло ц/х 0,82 30 10 2300-8053 2300-0287 Сверло ц/х 8,50 117 75 2300-3449 2300-6262 2300-0200 2300-0474
Сверло ц/х 0,85 30 10 2300-8055 2300-0123 Сверло ц/х 8,60 125 81 2300-3451 2300-6264 2300-0312 2300-0566
Сверло ц/х 0,88 32 11 2300-8057 2300-5049 Сверло ц/х 8,70 125 81 2300-3453 2300-6266 2300-0201 2300-0475
Сверло ц/х 0,90 32 11 2300-8061 2300-0124 Сверло ц/х 8,80 125 81 2300-3455 2300-6268 2300-0313 2300-0567
Сверло ц/х 0,92 32 11 2300-8063 2300-0288 Сверло ц/х 8,90 125 81 2300-3457 2300-6272 2300-0202 2300-0476
Сверло ц/х 0,95 32 11 2300-8065 2300-0125 Сверло ц/х 9,00 125 81 2300-3459 2300-6274 2300-0203 2300-0477
Сверло ц/х 0,98 34 11 2300-8067 2300-5051 Сверло ц/х 9,10 125 81 2300-3461 2300-6276 2300-0314 2300-0568
Сверло ц/х 1,00 34 12 2300-8071 2300-8072 2300-0126 2300-0542 Сверло ц/х 9,20 125 81 2300-3463 2300-6278 2300-0204 2300-0478
Сверло ц/х 1,05 34 12 2300-8073 2300-8074 2300-0289 2300-0543 Сверло ц/х 9,30 125 81 2300-3465 2300-6282 2300-0315 2300-0569
Сверло ц/х 1,10 36 14 2300-8075 2300-8075 2300-0127 2300-0401 Сверло ц/х 9,40 125 81 2300-3467 2300-6284 2300-0316 2300-0570
Сверло ц/х 1,15 36 14 2300-8077 2300-8078 2300-0290 2300-0544 Сверло ц/х 9,50 125 81 2300-3469 2300-6286 2300-0205 2300-0479
Сверло ц/х 1,20 38 16 2300-8081 2300-8082 2300-0128 2300-0402 Сверло ц/х 9,60 133 87 2300-3471 2300-6288 2300-0206 2300-0480
Сверло ц/х 1,25 38 16 2300-8083 2300-8084 2300-0129 2300-0403 Сверло ц/х 9,70 133 87 2300-3473 2300-6292 2300-0207 2300-0481
Сверло ц/х 1,30 38 16 2300-8085 2300-8086 2300-0130 2300-0404 Сверло ц/х 9,80 133 87 2300-3475 2300-6294 2300-0317 2300-0571
Сверло ц/х 1,35 40 18 2300-8087 2300-8088 2300-0131 2300-0405 Сверло ц/х 9,90 133 87 2300-3477 2300-6296 2300-0318 2300-0572
Сверло ц/х 1,40 40 18 2300-8091 2300-8092 2300-0132 2300-0406 Сверло ц/х 10,00 133 87 2300-3479 2300-6298 2300-0208 2300-0482
Сверло ц/х 1,45 40 18 2300-8093 2300-8094 2300-0133 2300-0407 Сверло ц/х 10,10 133 87 2300-3481 2300-6302 2300-0209 2300-0483
Сверло ц/х 1,50 40 18 2300-8095 2300-8096 2300-0134 2300-0408 Сверло ц/х 10,20 133 87 2300-3483 2300-6304 2300-0210 2300-0484
Сверло ц/х 1,55 43 20 2300-8097 2300-8098 2300-0291 2300-0545 Сверло ц/х 10,30 133 87 2300-3485 2300-6306 2300-0319 2300-0573
Сверло ц/х 1,60 43 20 2300-8101 2300-8102 2300-0135 2300-0409 Сверло ц/х 10,40 133 87 2300-3487 2300-6308 2300-0211 2300-0485
Сверло ц/х 1,65 43 20 2300-8103 2300-8104 2300-0292 2300-0546 Сверло ц/х 10,50 133 87 2300-3489 2300-6312 2300-0212 2300-0486
Сверло ц/х 1,70 43 20 2300-8105 2300-8106 2300-0136 2300-0410 Сверло ц/х 10,60 133 87 2300-3491 2300-6314 2300-0320 2300-0574
Сверло ц/х 1,75 46 22 2300-8107 2300-8108 2300-0137 2300-0411 Сверло ц/х 10,70 142 94 2300-3493 2300-6316 2300-0213 2300-0487
Сверло ц/х 1,80 46 22 2300-8111 2300-8112 2300-0138 2300-0412 Сверло ц/х 10,80 142 94 2300-3495 2300-6318 2300-0321 2300-0575
Сверло ц/х 1,85 46 22 2300-8113 2300-8114 2300-0293 2300-0547 Сверло ц/х 10,90 142 94 2300-3497 2300-6322 2300-0322 2300-0576
Сверло ц/х 1,90 46 22 2300-8115 2300-8116 2300-0139 2300-0413 Сверло ц/х 11,00 142 94 2300-3499 2300-6324 2300-0214 2300-0488
Сверло ц/х 1,95 49 24 2300-8117 2300-8118 2300-0140 2300-0414 Сверло ц/х 11,10 142 94 2300-3501 2300-6326 2300-0323 2300-0577
Сверло ц/х 2,00 49 24 2300-8121 2300-8122 2300-0141 2300-0415 Сверло ц/х 11,20 142 94 2300-3503 2300-6328 2300-0215 2300-0489
Сверло ц/х 2,05 49 24 2300-8123 2300-8124 2300-0142 2300-0416 Сверло ц/х 11,30 142 94 2300-3505 2300-6332 2300-0324 2300-0578
Сверло ц/х 2,10 49 24 2300-8125 2300-8126 2300-0143 2300-0417 Сверло ц/х 11,40 142 94 2300-3507 2300-6334 2300-0325 2300-0579
Сверло ц/х 2,15 53 27 2300-8127 2300-8128 2300-0144 2300-0418 Сверло ц/х 11,50 142 94 2300-3509 2300-6336 2300-0216 2300-0490
Сверло ц/х 2,20 53 27 2300-8131 2300-8132 2300-0145 2300-0419 Сверло ц/х 11,60 142 94 2300-6337 2300-6338 2300-5056 2300-5057
Сверло ц/х 2,25 53 27 2300-8133 2300-8134 2300-0294 2300-0548 Сверло ц/х 11,70 142 94 2300-3511 2300-6342 2300-0217 2300-0491
Сверло ц/х 2,30 53 27 2300-8135 2300-8136 2300-0146 2300-0420 Сверло ц/х 11,80 142 94 2300-3513 2300-6344 2300-0326 2300-0580
Сверло ц/х 2,35 53 27 2300-8137 2300-8138 2300-0295 2300-0549 Сверло ц/х 11,90 142 94 2300-3515 2300-6346 2300-0218 2300-0492
Сверло ц/х 2,40 57 30 2300-8141 2300-8142 2300-0147 2300-0421 Сверло ц/х 12,00 151 101 2300-3517 2300-6348 2300-0219 2300-0493
Сверло ц/х 2,45 57 30 2300-8143 2300-8144 2300-0296 2300-0550 Сверло ц/х 12,10 151 101 2300-6351 2300-6352 2300-0327 2300-0581
Сверло ц/х 2,50 57 30 2300-8145 2300-8146 2300-0148 2300-0422 Сверло ц/х 12,20 151 101 2300-6353 2300-6354 2300-0328 2300-0582
Сверло ц/х 2,55 57 30 2300-8147 2300-8148 2300-0149 2300-0423 Сверло ц/х 12,30 151 101 2300-6355 2300-6356 2300-0329 2300-0583
Сверло ц/х 2,60 57 30 2300-8151 2300-8152 2300-0150 2300-0424 Сверло ц/х 12,40 151 101 2300-6357 2300-6358 2300-0330 2300-0584
Сверло ц/х 2,65 57 30 2300-8153 2300-8154 2300-0151 2300-0425 Сверло ц/х 12,50 151 101 2300-6361 2300-6362 2300-0220 2300-0494
Сверло ц/х 2,70 61 33 2300-8155 2300-8156 2300-0152 2300-0426 Сверло ц/х 12,60 151 101 2300-6363 2300-6364 2300-0331 2300-0585
Сверло ц/х 2,75 61 33 2300-8157 2300-8158 2300-0297 2300-0551 Сверло ц/х 12,70 151 101 2300-6365 2300-6366 2300-0221 2300-0495
Сверло ц/х 2,80 61 33 2300-8161 2300-8162 2300-0153 2300-0427 Сверло ц/х 12,80 151 101 2300-6367 2300-6368 2300-0332 2300-0586
Сверло ц/х 2,85 61 33 2300-8163 2300-8164 2300-0298 2300-0552 Сверло ц/х 12,90 151 101 2300-6371 2300-6372 2300-5061 2300-5062
Сверло ц/х 2,90 61 33 2300-8165 2300-8166 2300-0154 2300-0428 Сверло ц/х 13,00 151 101 2300-6373 2300-6374 2300-0222 2300-0496
Сверло ц/х 2,95 61 33 2300-8167 2300-8168 2300-0299 2300-0553 Сверло ц/х 13,10 151 101 2300-6375 2300-6376 2300-0333 2300-0587
Сверло ц/х 3,00 61 33 2300-0155 2300-7516 2300-7515 2300-0429 Сверло ц/х 13,20 151 101 2300-6377 2300-6378 2300-0223 2300-0497
Сверло ц/х 3,10 65 36 2300-0156 2300-7518 2300-7517 2300-0430 Сверло ц/х 13,30 160 108 2300-6381 2300-6382 2300-0334 2300-0588
Сверло ц/х 3,15 65 36 2300-0157 . 2300-7522 2300-7521 2300-0431 Сверло ц/х 13,40 160 108 2300-6383 2300-6384 2300-5065 2300-5066
Сверло ц/х 3,20 65 36 2300-0158 ‘ 2300-7524 2300-7523 2300-0432 Сверло ц/х 13,50 160 108 2300-6385 2300-6386 2300-0224 2300-0498
Сверло ц/х 3,30 65 36 2300-0159 2300-7526 2300-7525 2300-0433 Сверло ц/х 13,60 160 108 2300-6387 2300-6388 2300-5069 2300-5071
Сверло ц/х 3,35 65 36 2300-0160 2300-7528 2300-7527 2300-0434 Сверло ц/х 13,70 160 108 2300-6391 2300-6392 2300-0225 2300-0499
Сверло ц/х 3,40 70 39 2300-0161 2300-7532 2300-7531 2300-0435 Сверло ц/х 13,75 160 108 2300-6393 2300-6394 2300-5074 2300-5075
Сверло ц/х 3,50 70 39 2300-0162 2300-7534 2300-7533 2300-0436 Сверло ц/х 13,80 160 108 2300-6395 2300-6396 2300-0335 2300-0589
Сверло ц/х 3,60 70 39 2300-0163 2300-7536 2300-7535 2300-0437 Сверло ц/х 13,90 160 108 2300-6397 2300-6398 2300-5078 2300-5079
Сверло ц/х 3,70 70 39 2300-0164 2300-0438 2300-7537 2300-7538 Сверло ц/х 14,00 160 108 2300-6401 2300-6402 2300-0226 2300-0500
Сверло ц/х 3,80 75 43 2300-0165 2300-0439 2300-7541 2300-7542 Сверло ц/х 14,25 169 114 2300-6403 2300-6404 2300-0227 2300-0501
Сверло ц/х 3,90 75 43 2300-0166 2300-0440 2300-7543 2300-7544 Сверло ц/х 14,50 169 114 2300-6405 2300-6406 2300-0228 2300-0502
Сверло ц/х 4,00 75 43 2300-0167 2300-0441 2300-7545 2300-7546 Сверло ц/х 14,75 169 114 2300-6407 2300-6408 2300-0336 2300-0590
Сверло ц/х 4,10 75 43 2300-0168 2300-0442 2300-7547 2300-7548 Сверло ц/х 15,00 169 114 2300-6411 2300-6412 2300-0230 2300-0504
Сверло ц/х 4,20 75 43 2300-0169 2300-0443 2300-7551 2300-7552 Сверло ц/х 15,25 178 120 2300-6413 2300-6414 2300-0231 2300-0505
Сверло ц/х 4,25 75 43 2300-0170 2300-0444 2300-7553 2300-7554 Сверло ц/х 15,40 178 120 2300-6415 2300-6416 2300-0232 2300-0506
Сверло ц/х 4,30 75 43 2300-0300 2300-0554 2300-7555 2300-7556 Сверло ц/х 15,50 178 120 2300-6417 2300-6418 2300-0233 2300-0507
Сверло ц/х 4,40 80 47 2300-0301 2300-0555 2300-7557 2300-7558 Сверло ц/х 15,75 178 120 2300-6421 2300-6422 2300-0337 2300-0591
Сверло ц/х 4,50 80 47 2300-0171 2300-0445 2300-7561 2300-7562 Сверло ц/х 16,00 178 120 2300-6423 2300-6424 2300-0234 2300-0508
Сверло ц/х 4,60 80 47 2300-0172 2300-0446 2300-7563 2300-7564 Сверло ц/х 16,25 185 125 2300-6425 2300-6426 2300-0235 2300-0509
Сверло ц/х 4,70 80 47 2300-0302 2300-0556 2300-7565 2300-7566 Сверло ц/х 16,50 185 125 2300-6427 2300-6428 2300-0236 2300-0510
Сверло ц/х 4,80 86 52 2300-0173 2300-0447 2300-7567 2300-7568 Сверло ц/х 16,75 185 125 2300-6431 2300-6432 2300-0338 2300-0592
Сверло ц/х 4,90 86 52 2300-0303 2300-0557 2300-7571 2300-7572 Сверло ц/х 17,00 185 125 2300-6433 2300-6434 2300-0237 2300-0511
Сверло ц/х 5,00 86 52 2300-0174 2300-0448 2300-6173 2300-6174 Сверло ц/х 17,25 195 130 2300-6435 2300-6436 2300-0238 2300-0512
Сверло ц/х 5,10 86 52 2300-0175 2300-0449 2300-6175 2300-6176 Сверло ц/х 17,40 195 130 2300-6437 2300-6438 2300-0239 2300-0513
Сверло ц/х 5,20 86 52 2300-0176 2300-0450 2300-6177 2300-6178 Сверло ц/х 17,50 195 130 2300-6441 2300-6442 2300-0240 2300-0514
Сверло ц/х 5,30 86 52 2300-0304 2300-0558 2300-6181 2300-6182 Сверло ц/х 17,75 195 130 2300-6443 2300-6444 2300-0339 2300-0593
Сверло ц/х 5,40 93 57 2300-0305 2300-0559 2300-6183 2300-6184 Сверло ц/х 18,00 195 130 2300-6445 2300-6446 2300-0241 2300-0515
Сверло ц/х 5,50 93 57 2300-0177 2300-0451 2300-6185 2300-6186 Сверло ц/х 18,25 200 135 2300-6447 2300-6448 2300-0242 2300-0516
Сверло ц/х 5,60 93 57 2300-0178 2300-0452 2300-6187 2300-6188 Сверло ц/х 18,50 200 135 2300-6451 2300-6452 2300-0243 2300-0517
Сверло ц/х 5,70 93 57 2300-0179 2300-0453 2300-6191 2300-6192 Сверло ц/х 18,75 200 135 2300-6453 2300-6454 2300-0244 2300-0518
Сверло ц/х 5,80 93 57 2300-0180 2300-0454 2300-6193 2300-6194 Сверло ц/х 19,00 200 135 2300-6455 2300-6456 2300-0245 2300-0519
Сверло ц/х 5,90 93 57 2300-0306 2300-0560 2300-6195 2300-6196 Сверло ц/х 19,25 205 140 2300-6457 2300-6458 2300-0246 2300-0520
Сверло ц/х 6,00 93 57 2300-3401 2300-8169 2300-0181 2300-0455 Сверло ц/х 19,40 205 140 2300-6461 2300-6462 2300-0247 2300-0521
Сверло ц/х 6,10 101 63 2300-3403 2300-6202 2300-0182 2300-0456 Сверло ц/х 19,50 205 140 2300-6463 2300-6464 2300-0248 2300-0522
Сверло ц/х 6,20 101 63 2300-3405 2300-6204 2300-0183 2300-0457 Сверло ц/х 19,75 205 140 2300-6465 2300-6466 2300-0340 2300-0594
Сверло ц/х 6,30 101 63 2300-3407 2300-6206 2300-0184 2300-0458 Сверло ц/х 20,00 205 140 2300-6467 2300-6468 2300-0249 2300-0523
