Центры станочные

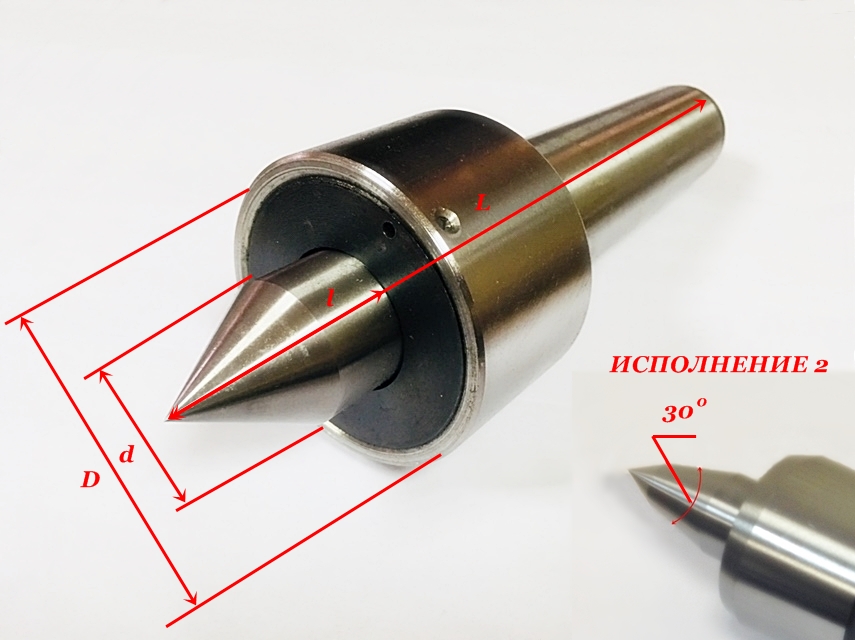

Вращающиеся центры, устанавливаемые в пиноли задней бабки, позволяют работать на высоких скоростях, избегая изнашивания центрового отверстия детали, и обеспечивают достаточную точность. Параметры вращающихся центров установлены ГОСТ 8742—75.
Стандартные центры изготовляются двух разновидностей: тип I — для заготовок, имеющих центровые отверстия (Тип А исполнения 1 и 2); тип Б — для полых валов и заготовок из труб.

Обозначение D, мм
d, мм L, мм
l, мм
Класс точности, мм
1 2
нормальная серия
A-1-0-H 23.0 13.0 92.0 18.0 0,006 0,012
A-1-1-H 34.0 18.0 115.0 20.0 0,006 0,012
A-1-2-H А-2-2-H 50.0 22.0 150.0 27.0 0,006 0,012
A-1-3-H А-2-3-H 52.0 28.0 170.0 30.0 0,006 0,012
A-1-4-H А-2-4-H 60.0 32.0 205.7 34.7 0,006 0,012
A-1-5-H А-2-5-H 77.0 45.0 254.0 45.0 0,006 0,012
A-1-6-Н А-2-6-Н 125.0 75.0 362.0 68.5 0,006 0,016
усиленная серия
A-1-3-У 60.0 25.0. 175.0 31.0 0,006 0,012
A-1-4-У 73.0 30.0 200.0 40.0 0,006 0,012
A-1-5-У A-2-5-У 90.0 35.0 242.0 45.0 0,006 0,012
A-1-6-У 120.0 45.0 335.0 65.0 0,006 0,016

Неподвижные задние центры работают как подшипники скольжения с большими удельными давлениями и подвергаются сильному нагреву и износу. По этой причине центры, изготовленные из инструментальных углеродистых сталей, не пригодны для обработки на высоких скоростях.
При наличии закаленных центровых углублений на заготовках можно применять неподвижные центры с наконечниками из твердого сплава ВК8. Размеры центров с наконечниками нормализованы.

Центры упорные ГОСТ 13214-79
Тип 1 — с закаленным рабочим конусом
Тип 2 — с рабочим конусом из твердого сплава
Обозначение Исполнение Центр упорный L l D D1 Пластина
7032-0011 с закаленным рабочим конусом Центр упорный КМ 0 70 50 9,045 9,2
7032-0013 с закаленным рабочим конусом Центр упорный КМ 1 80 53,5 12,065 12,2
7032-0014 с рабочим конусом из твердого сплава 34090
7032-0015 с закаленным рабочим конусом 90
7032-0016 с рабочим конусом из твердого сплава 34090
7032-0017 с закаленным рабочим конусом Центр упорный КМ 2 100 64 17,78 18
7032-0018 с рабочим конусом из твердого сплава 34110
7032-0019 с закаленным рабочим конусом 110
7032-0020 с рабочим конусом из твердого сплава 34110
7032-0021 с закаленным рабочим конусом 125
7032-0022 с рабочим конусом из твердого сплава 34110
7032-0023 с закаленным рабочим конусом Центр упорный КМ 3 81 23,825 24,1
7032-0024 с рабочим конусом из твердого сплава 34130
7032-0025 с закаленным рабочим конусом 140
7032-0026 с рабочим конусом из твердого сплава 34130
7032-0027 с закаленным рабочим конусом 160
7032-0028 с рабочим конусом из твердого сплава 34130
7032-0029 с закаленным рабочим конусом Центр упорный КМ 4 102,6 31,267 31,6
7032-0030 с рабочим конусом из твердого сплава 34150
7032-0032 с закаленным рабочим конусом 180
7032-0033 с рабочим конусом из твердого сплава 34150
7032-0035 с закаленным рабочим конусом Центр упорный КМ 5 200 129,5 44,399 44,7
7032-0036 с рабочим конусом из твердого сплава 4170
7032-0037 34190
7032-0039 с закаленным рабочим конусом 220
7032-0040 с рабочим конусом из твердого сплава 34170
7032-0041 34190
7032-0043 с закаленным рабочим конусом Центр упорный КМ 6 280 182 63,348 63,8
7032-0044 с рабочим конусом из твердого сплава 34190
7032-0045 34210
7032-0047 с закаленным рабочим конусом 320
7032-0048 с рабочим конусом из твердого сплава 34190
7032-0049 с закаленным рабочим конусом 34210
7032-0054 Центр упорный М 80 196 80 80,4
7032-0055 Центр упорный М 100 380 232 100 101

Центры станочные

Изготовление деталей различного рода, типа и вида нуждается в высокой точности оборудования и всех элементов станка, другими словами вся станочная оснастка должна соответствовать национальным стандартам. В противном случае появляется большая вероятность брака. В этой статье мы расскажем о такой важной оснастке, как центры станочные вращающиеся, без которых невозможно себе представить машиностроительную промышленность и станкостроение сегодня. Также вы узнаете о разновидностях такого станочного элемента, его особенностях. Мы вам подскажем, где выгодно приобрести оптом и в розницу такую важную деталь.



Что это такое?



Каждый станок, аппарат, производящий детали, состоит из разных элементов, которые называются станочной оснасткой. Центры станочные вращающиеся – элемент оснастки станочного оборудования, выполняющий роль крепителя, «удерживателя» детали при обработке, предполагающей вращательные движения. Как правило, такая обработка изделия предполагает высокую скорость вращения, при которой очень высока вероятность смещения центральной оси вращения. Основная функция такой оснастки — предотвратить смещение оси, в результате чего станок выполняет свою функцию с высокой точностью обработки.



Центры станочные вращающиеся, их преимущества и особенности



  • В отличие от упорных центров центры станочные вращающиеся имеют несколько режимов благодаря возможности быстрой смены насадок. Ведь для обработки различных изделий, различных форм и размеров нужны, соответственно, разные центры.
  • Вращающиеся центры выдерживают бóльшую нагрузку, чем упорные. Соответственно, имеют больший срок эксплуатации.
  • Центры станочные вращающиеся исправно работают даже под высоким давлением и при сильном трении. Чего нельзя сказать о других видах центров для станков.



Виды и типы такой станочной оснастки



Все виды и типы такой оснастки для станков закреплены документально в ГОСТах. Соответственно, нарушения параметров этих элементов караются законом. Центры станочные вращающиеся бывают двух видов:

  • центры с постоянным центровым валиком, их принято называть центры типа А;
  • центры с насадками на валик, их называют центрами станочными вращающимися типа Б.

Также такую оснастку делят на два вида в зависимости от метода исполнения своей функции:

  • центры с валиком, который имеет конус в 60 градусов;
  • центры, имеющие кроме центрового валика с конусом 60 градусов, еще дополнительно проточенный конус 30 градусов.



Купить центры станочные вращающиеся выгодно



  • Мы уже много лет продаем высокоточную оснастку для станочного оборудования, которая полностью отвечает национальным требованиям стандарта качества.
  • У нас широчайший выбор всех необходимых дополнительных элементов для ваших станков. Вы найдете все виды оснастки для различного станочного оборудования.

• У нас наилучшее в городе соотношение цены и качества центров для станков. Благодаря большому количеству оптовых заказов, качественно налаженной поставке новых товаров мы способны предложить вам адекватную цену на наш товар.
