Столы поворотные

Круглые поворотные столы с механизированным и ручным приводом предназначены для установки и закрепления деталей при обратке на металлорежущих станках.
Привод стола осуществляется вручную ручкой маховика или механически от привода станка.
Класс точности стола – П или Н,
Цена деления шкалы лимба – 1 мин,
Цена деления шкалы планшайбы – 1 градус.
Передаточное отношение червячной пары 1:90,
Максимальный крутящий момент на планшайбе, – 377 Н×м,
Максимальная мощность на приводе стола – 0,33 кВт.
 Столы поворотные круглые с ручным и механизированным приводами ГОСТ 16936-71
Исполнение 1 — круглые поворотные столы с ручным приводом;
Исполнение 2 — круглые поворотные столы с механизированным приводом от станка.

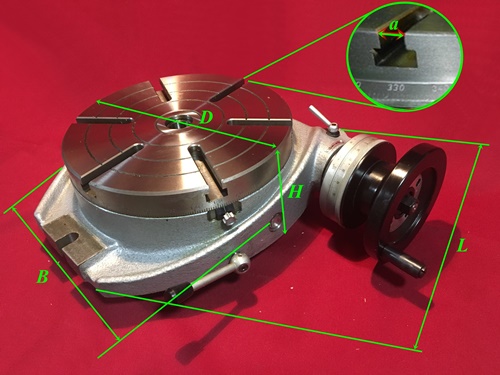

Стол поворотный D Н B L Ширина паза а Конус Морзе Масса, кг Обозначение
Исп.1 Исп.2
 Стол поворотный 160 110 (75)* 250 (196)* 260 12 (10)* 3 (2)* 50 (16,5)* 7204-0001
 Стол поворотный 200 110 300 320 14 (12)* 3 63 7204-0002
 Стол поворотный 250 125 360 380 4 80 7204-0003
 Стол поворотный 320 125 420 450 18 (14)* 100 7204-0004
 Стол поворотный 400 140 500 560 160 7204-0005 7204-0023
 Стол поворотный 500 160 600 630 22 (18)* 5 220 7204-0006 7204-0024
 Стол поворотный 630 180 (160)* 710 (700)* 800 (820)* 290 (345)* 7204-0007
 Стол поворотный 800 200 (215)* 900 (890)* 900 (1000)* 28 (22)* 5 (6)* 450 (800)* 7204-0008
 Стол поворотный 1000 220 (250)* 1120 (1080)* 1120 (1170)* 560 (1300)* 7204-0009
 Стол поворотный 1250 220 (283)* 1400 (1300)* 1400 5 (—)* 630 (1900)* 7204-0010
 *На сегодняшний день поворотный столы отечественного производства, произведенные по ГОСТу 16936-71, представлены на рынке в ограниченном количестве, преимущественно с хранения. В скобках указаны данные для поворотных столов импортного производства, отличительные характеристики которых, не мешают использовать данное оборудование взамен отечественного.
