Резцедержатели, державки. Как выбрать резцедержатель?

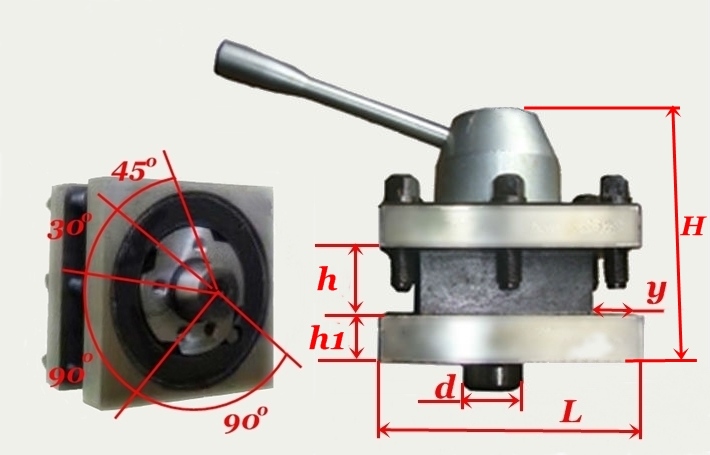

Резцедержатели четырехпозиционные

Резцедержатели изготавливаются из цементированной стали, с твердостью рабочих поверхностей 52…60 HRC.

Модель резцедержателя
Н L d h h1 y Точность позиционирования Крепление резцедержателя
УГ0101.600.000.000 161 156 40 38 23 25 0,045 мм. роликовое сопряженное с коническим поверхностям
РДТ-4П 171 156 40 38 23 25 0,005мм зубчатые полумуфты
РД-4П-01 159 156 40 38 23 25 0,005мм зубчатые полумуфты

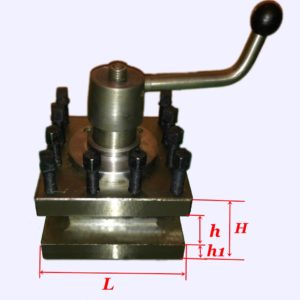

Головки резцовые

Головки резцовые предназначены для закрепления резцов на токарных станках.

Модель головки L H y h h1 Модель станка Точность позиционирования Крепление резцедержателя Масса, кг
 ГР 001-02 195 133 35 65 75 СА700…800СФ2, СА983СФ2 0,005 мм зубчатые полумуфты 35
 ГР 002 195 115 35 53 67 СА562, СА564 0,05 мм пальцевый фиксатор 45
 ГР 002-01 195 115 35 53 32 1М63, 16К40 0,05 мм пальцевый фиксатор 45
 ГР 003 195 115 35 53 62 1Н983 (РТ983) 0,05 мм пальцевый фиксатор 45
 ГР 008 240 160 40 70 96 СА1100…1250, 1400СФ, СПФ2 0,005 мм зубчатые полумуфты 71
 ГР 009-01 180 120 35 45 87 СА500Ф, СА600Ф, СА630Ф 0,005 мм зубчатые полумуфты 33

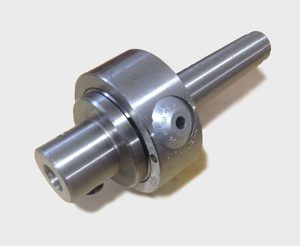

Расточные головки

Расточные головки типа 1320 предназначены для чистовой расточки отверстий в диапазоне 10-160мм. Применяется на станках с ЧПУ, сверлильно-расточных станках. Расточная головка имеет точный механизм перемещения резца (цена деления лимба 0,01мм на диаметр расточки).

Диаметр головки D, (мм) Высота головки H, (мм) Присоединительная резьба хвостовика
Максимальное перемещение ползуна, (мм) Диаметр хвостовика резца, (мм) Шаг шкалы, (мм) Диаметр расточки, (мм)
50 61,6 1-1/2″-18 ниток на дюйм 16 12 0.01 10-70
75 80,2 25 18 12-120
100 93,2 41 25 15-160

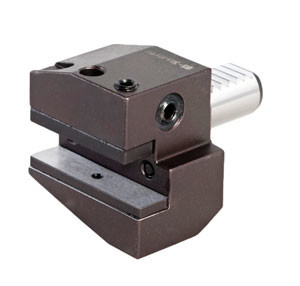

Резцедержатели с цилиндрическим хвостовиком для токарных станков с ЧПУ

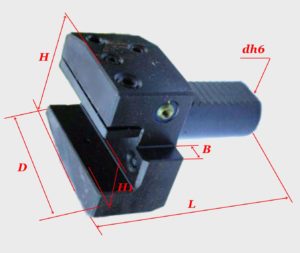

Резцедержатели радиальные предназначены для закрепления призматических резцов сечением:

-20х20 и 16х16 — для резцедержателей с хвостовиком 30 мм,

-25х25 и 20х20 — для резцедержателей с хвостовиком 40 мм,

-32х32 и 25х25 — для резцедержателей с хвостовиком 50 мм,

а также для закрепления инструмента с цилиндрическими и коническими хвостовиками. Хвостовик резцедержателя соответствует ГОСТ 24900 и DIN 69880

Обозначение d D L H H1 B
291.341.111 30 80 95 70 16 12
291.341.131 40 88 107 80 20 16
291.341.151 50 100 133 95 25 16
Обозначение d D L H H1 B
291.341.101 30 80 95 70 16 12
291.341.121 40 88 107 80 20 16
291.341.141 50 100 133 95 26 16

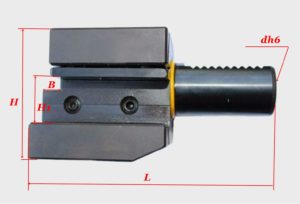

Резцедержатели осевые предназначены для закрепления призматических резцов сечением:

-20х20 и 16х16 — для резцедержателей с хвостовиком 30 мм,

-25х25 и 20х20 — для резцедержателей с хвостовиком 40 мм,

-32х32 и 25х25 — для резцедержателей с хвостовиком 50 мм,

а также для закрепления инструмента с цилиндрическими и коническими хвостовиками. Хвостовик резцедержателя соответствует ГОСТ 24900 и DIN 69880

Обозначение d D L H H1 B
291.341.211 30 78 125 71 16 10
291.341.231 40 88 148 78 20 12,5
291.341.251 50 105 178 95 25 16
Обозначение d D L H H1 B
291.341.201 30 78 125 67 16 10
291.341.221 40 88 48 81 20 12,5
291.341.241 50 105 178 95 26 16

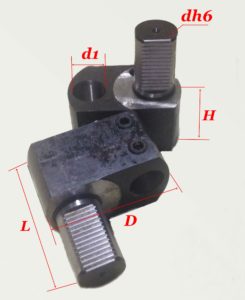

Державки для инструмента с цилиндрическим хвостовиком
Обозначение d D L H d1
291.342.200 30 84 111 62 25
291.342.222 40 116 123 75 32
291.342.241 50 125 138 78 32



Обозначение d D L H d1
291.342.112 30 68 121 66 32
291.342.112-1 30 68 121 66 25
291.342.112-2 30 68 126 66 20
291.342.112-3 30 68 130 66 16
Обозначение d D L H d1
291.342.132 40 83 138 74 32
291.342.132-1 40 83 138 74 25
291.342.132-2 40 83 138 74 20
291.342.132-3 40 83 138 74 16

С развитием технологий требуется изготовление все новых, более сложных и нестандартных деталей, элементов. Особенно сложно изготавливать элементы, предметы, части инструментов, которые имеют резьбу. Можно, сказать, что это ювелирная работа – изготовление таких необычных деталей. В этом деле нужно использовать такой дополнительный элемент станочной оснастки, как державка. В этой статье раскрываются особенности такого элемента, его виды. Также благодаря этой информации, Вы узнаете, где лучше всего приобрести резцедержатель.

Что собой представляет такая державка?

Державка

Державка – вспомогательный элемент, предназначенный для крепления резцов. Резцедержатель, как правило, состоит из трех частей: оправки, скобы и винта.
Преимущества использования такого элемента заключается в возможности использования отдельных вставных резцов. Ведь именно такой методике затачивание изделия происходит намного быстрее и качественнее.
Кроме того резцедержатель уменьшает дрожание инструмента за счет вибраций от его активного состояния, то есть в процессе работы, обработки изделия.
Выделяют четыре вида такого элемента:

Комбинированная державка



Особенность и характерная черта этого вида связанна с его основным принципом работы, в котором участвуют одновременно два типа резца: профильный и прорезной. Последний ведет первоначальный разрез, а профильный резец расширяет надрез. Таким образом, второй резец еще и уменьшает риск засорения канавок.

Многолезвийная державка



Характерная отличительная черта конструкции такого элемента заключается в наличие вращающего диска с шестью лезвиями. Такая державка имеет основу из твердого сплава, качественной плотной стали. Такой резцедержатель и способствует повышению стойкости резца.
Резцедержатель для отрезного пластичного резца (h3)
Еще этот тип называют шарнирно-подпружинная державка, благодаря ее особенностям строения. За счет пружины, которая одним концом опирается в рычаг, тем самым увеличивая давления на обрабатываемый предмет. Такой резцедержатель считается на сегодняшний день инновационным и его еще одним достоинством является большой срок эксплуатации.

Резцедержатель с дисковым резцом



Предназначен для нарезания резьбы под большим углом наклона. Такие державки изготовляются из высокопрочного материала, а именно стали. Резцы могут иметь разные формы, например, державка с сечением в форме квадрата или трапеции.
Почему стоит купить резцедержатель в нашей компании? (h2)
• Наша компания уже много лет работает в сфере станкостроения. Для изготовления наших элементов, мы используем высококачественный материал и сырье проверенный собственным опытом.
• Наше производство оборудовано высокотехнологичными станками и аппаратурой высокой точности исполнения.
• Все наши изделия минимум два раза проходят проверки на качество и тестирование на прочность. Таким образом, мы поставляем гарантировано качественные изделия.
• У нас лучшее соотношение стоимости и качества продукции.
• Благодаря большим мощностям производства и наличию огромнейших складов, мы в максимально короткие сроки выполняем самые крупные оптовые заказы.
• Если у Вас остались какие-либо вопросы, наши квалифицированные консультанты ответят на них.
