Люнет

Люнеты — приспособления для дополнительной поддержки не жестких (длинных и тонких) валов.

Люнеты бывают неподвижные и подвижные.

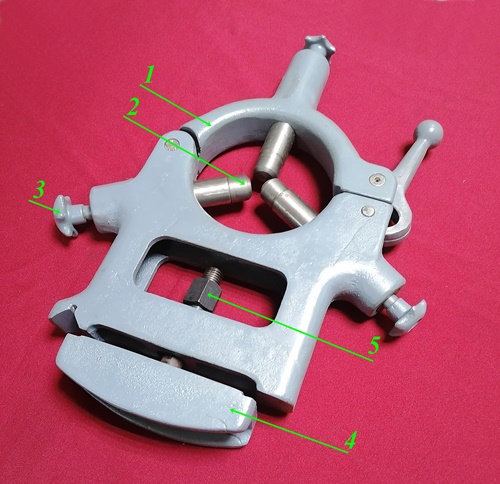

Неподвижный люнет устанавливают на направляющих станины станка и закрепляют планкой 5 при помощи болта с гайкой 6.

Верхняя часть 1 неподвижного люнета — откидная; она открывается и закрывается при установке и снятии обрабатываемой детали.

Неподвижный люнет имеет три кулачка или ролика 2, которые и служат опорой для обрабатываемой детали.

Степень поджатия кулачков или роликов к обрабатываемой детали регулируется винтами 3.

После установки кулачков или роликов на нужный размер их закре­пляют болтами 4.

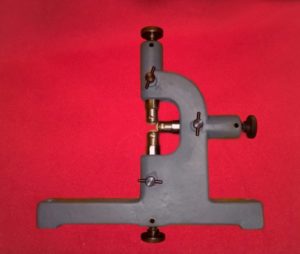

Подвижные люнеты закрепляются на каретке суппорта и перемещают вместе с кареткой, тем самым практически исключается возможность прогиба заготовки во время резания.





Наименование Диапазон диаметров, мм Масса,кг Наименование Диапазон диаметров, мм Масса,кг
 Люнет подвижный 16Б16 0-90 14  Люнет неподвижный 16Б16 0-90 10
 Люнет подвижный 16В20 20-100 14  Люнет неподвижный 16К20 10-180 25
 Люнет подвижный 16Д20 20-100 14  Люнет неподвижный 16К25 20-160 22
 Люнет подвижный 16Д25 20-100 14  Люнет неподвижный 16К40 20-360 230
 Люнет подвижный 16К20 20-100 14  Люнет неподвижный 1К62 10-130 22
 Люнет подвижный 16К25 20-110 14  Люнет неподвижный 1К625 10-180 22
 Люнет подвижный 1К62 20-90 12  Люнет неподвижный 1К62Д 10-180 25
 Люнет подвижный 1К625 10-90 14  Люнет неподвижный 1М63 20-250 80
 Люнет подвижный 1К62Д 20-100 14  Люнет неподвижный 1М63 роликовый 20-150 52
 Люнет подвижный 1М63 20-150 24  Люнет неподвижный 1М63Б.66.000 роликовый 20-360 170
 Люнет подвижный модель 163 20-150 24  Люнет неподвижный 1М64 20-400 230
 Люнет подвижный ДИП 300 20-150 24  Люнет неподвижный 1М65 20-400 230
 Люнет подвижный ТС-30 20-90 12  Люнет неподвижный ТС-30 10-130 22
 Люнет подвижный ТС-70 20-100 14  Люнет неподвижный ТС-70 20-160 20
