Головки делительные для фрезерных станков

Делительная головка — специальное станочное приспособление для фрезерных и координатно-расточных станков.

Делительная головка для фрезерного станка

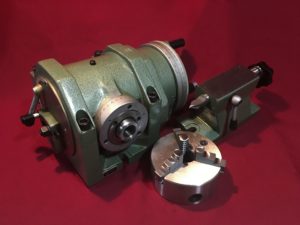

УДГ базовый комплект

Применяется для периодического поворота заготовки (деление) на равные или неравные углы фрезерования многогранников, впадин между зубьями колёс, канавок режущих инструментов, для более точного перемещения стола (например при изготовлении зубчатых реек) и т. п., а также для беспрерывного вращения заготовки согласованно с продольной (осевой) подачей (например, при нарезании спиральных канавок у свёрл, зенкеров и т. п., или при фрезеровании косозубых зубчатых колёс).

Головки делительные универсальные ГОСТ 8615-89

Параметры, единицы измерения УДГ-160 УДГ-200 УДГ-250 УДГ-320 УДГ-400
 Наибольший диаметр детали, мм 160 200 250 320 400
 Диаметр 3-х кулачкового патрона, мм 100 125 160 160 200
 Высота центров, мм 85 105 130 165 210
 Расстояние от основания до торца шпинделя в его вертикальном положении 180мм 235мм 280мм 350мм 450мм
 Диапазон деления 2-400
 Передаточное отношение 1:40
 Диаметр отверстия шпинделя, мм 14,9 20,2 26,5 38,2 38,2
 Резьба рабочего конца шпинделя, мм 33х2 39х3 52х3 60х4 76
 Конус Морзе шпинделя передний 2 3 4 5 5
 Угол поворота шпинделя в вертикальной плоскости вниз от линии центров 5⁰
 Угол поворота шпинделя в вертикальной плоскости вверх от линии центров 95⁰
 Ширина направляющих шпонок, мм 12 14 18 18 22
 Габаритные размеры основания, мм 212х156 260х180 260х180 290х234 290х234
 Вес, кг 35,5 50 53,5 101 106
