Штангензубомеры с нониусами ШЗН

Штангензубомеры используются для измерения толщины зуба и представляет собой сочетание штангенглубиномера и штангенциркуля.

ШТАНГЕНЗУБОМЕРЫ НОНИУСНЫЕ ТИПА ШЗН ТУ ТУ 2-034-773-2004

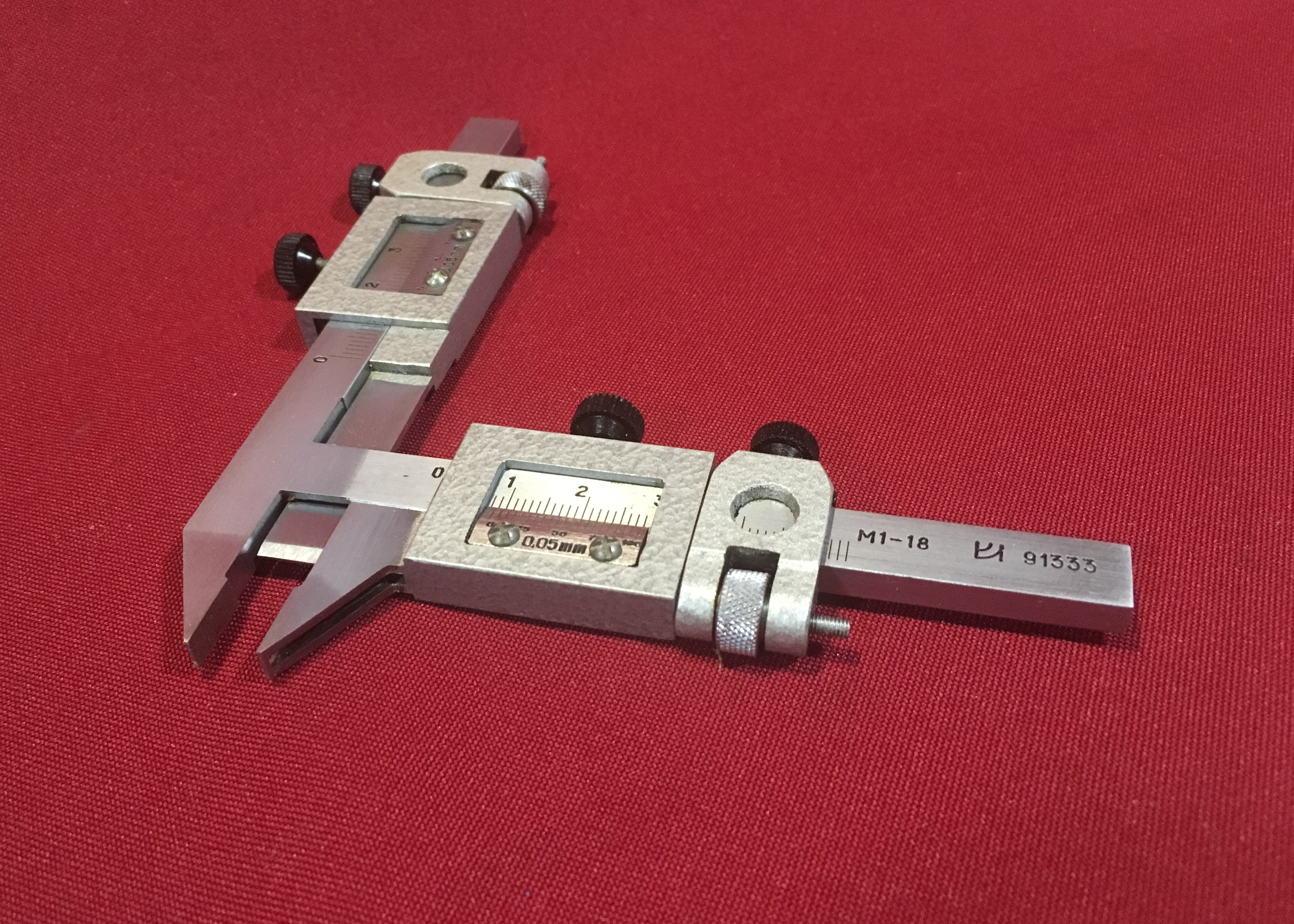

Штангензубомер ШЗН-18

Модель штангензубомера нониусный / цифровой Диапазон измерений, мм Цена деления, мм
нониусный / цифровой
Погрешность, мм
нониусный / цифровой
ШЗН-16 1-16 0,02 ±0,03
ШЗН-18 1-18 0,05 ±0,05
ШЗН-25 / ШЗНЦ-25 1-25 0,02 / 0,01 ±0,03 / ±0,04
ШЗН-26 1-26 0,02 ±0,03
ШЗН-36 5-36 0,02 ±0,05
ШЗН-40 4-40 0,05 ±0,05
ШЗН-50 / ШЗНЦ-50 5-50 0,02 / 0,01 ±0,03 / ±0,04
ШЗН-55 15-55 0,02 ±0,04

Определение номинальной толщины зуба и высоты до постоянной хорды производят по заранее составленным таблицам этих величин или расчетам по формулам.

Для прямозубых некорригированных колес с углом зацепления 20 высота h до постоянной хорды равна: h=0,7476m, а толщина зуба: S=1,387m, где m — модуль в мм.

Штангензубомеры представлены на рынке двумя типами

  • нониусными ШЗН
  • цифровыми ШЗНЦ
