Штангенциркули нониусные

Штангенинциркули — это средства для измерения и разметки внешних и внутренних размеров и для измерения канавок на наружных и внутренних поверхностях, проточек, расстояний между осями отверстий малых диаметров и стенок труб. Представляет собой две измерительные поверхности (губки), между которыми устанавливается размер, одна из которых (базовая). Штангенциркули изготавливают следующих основных типов:

I — двусторонние с глубиномером

Т-1 — односторонние с глубиномером с измерительными поверхностями из твердых сплавов

II — двухсторонние

III — односторонние

По методу считывания данных подразделяются на следующие:

ШЦ — с отсчетом по нониусу

ШЦК — с отсчетом по круговой шкале

ШЦЦ — с цифровым отсчетным устройством

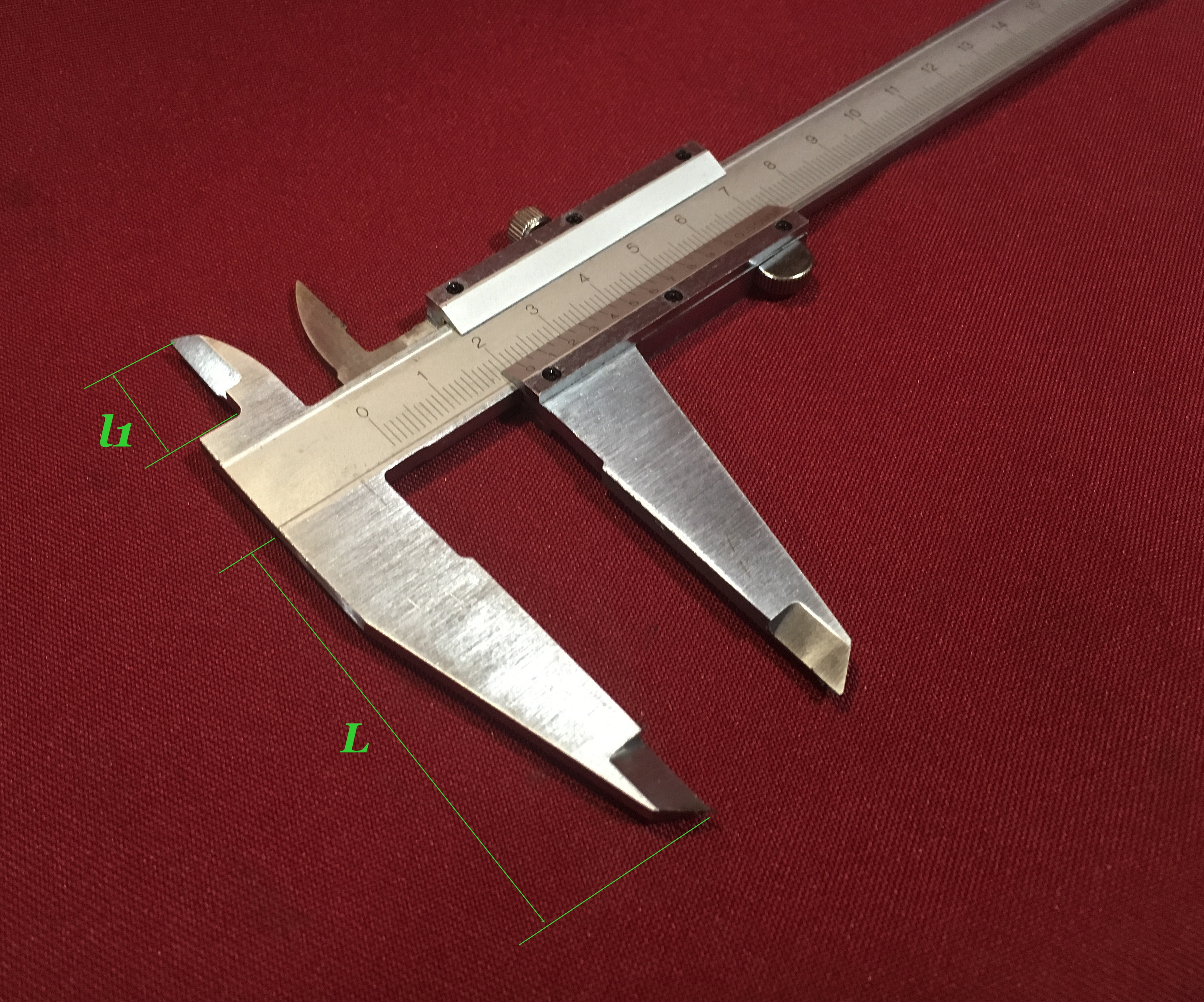

Штангенциркуль ШЦ-I-125

ШТАНГЕНЦИРКУЛИ НОНИУСНЫЕ ТИПА ШЦ-I ГОСТ 166-89

Модель	Диапазон измерений, мм	Цена деления, мм	Погрешность, мм	Длина губок, мм
Модель	Диапазон измерений, мм	Цена деления, мм	Погрешность, мм	L	l1
Штангенциркуль ШЦ-I-100*	0-100	0,02; 0,05	±0,02; ±0,05	30	12,5
Штангенциркуль ШЦ-I-125	0-125	0,05; 0,1	±0,05; ±0,10	35-42	15
Штангенциркуль ШЦ-I-125*	0-125	0,02; 0,05	±0,03; ±0,05	40	17,5
Штангенциркуль ШЦ-I-135	0-135	0,05; 0,1	±0,05; ±0,10	38-42	16
Штангенциркуль ШЦ-I-150	0-150	0,05; 0,1	±0,05; ±0,10	38-42	16
Штангенциркуль ШЦ-I-150*	0-150	0,02; 0,05	±0,03; ±0,05	40	17,5
Штангенциркуль ШЦ-I-160	0-160	0,05; 0,1	±0,05; ±0,10	45-50	16
Штангенциркуль ШЦ-I-200	0-200	0,05; 0,1	±0,05; ±0,10	50-63	16
Штангенциркуль ШЦ-I-200*	0-200	0,02; 0,05	±0,03; ±0,05	50	18,8
Штангенциркуль ШЦ-I-250	0-250	0,05; 0,1	±0,05; ±0,10	60-80	16
Штангенциркуль ШЦ-I-250*	0-250	0,02; 0,05	±0,04; ±0,06	65	22,8
Штангенциркуль ШЦ-I-300	0-300	0,05; 0,1	±0,05; ±0,10	63-100	22
Штангенциркуль ШЦ-I-300*	0-300	0,02; 0,05	±0,04; ±0,06	65	22,8

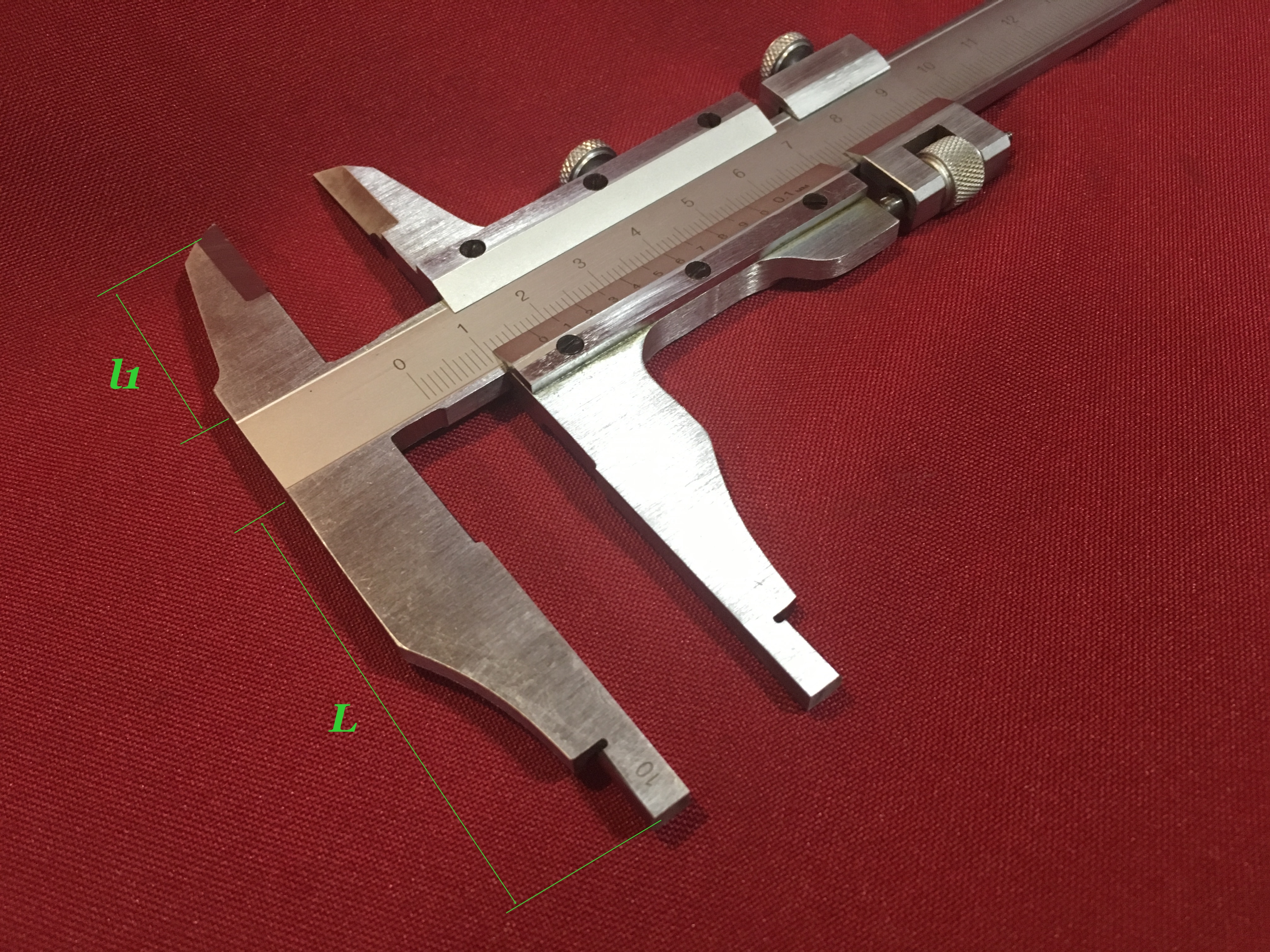

Штангенциркуль ШЦ-II-250

ШТАНГЕНЦИРКУЛИ НОНИУСНЫЕ ТИПА ШЦ-II ГОСТ 166-89

Штангенциркули с двусторонним расположением губок типа ШЦ-II используется для измерения внутренних и наружных размеров изделий, разметочных работ. Изготавливают из нержавеющей и углеродистой стали с хромовым покрытием. Данный тип без глубиномера.

Модель	Диапазон измерений, мм	Цена деления, мм	Погрешность, мм	Длина губок, мм
Модель	Диапазон измерений, мм	Цена деления, мм	Погрешность, мм	L	l1
Штангенциркуль ШЦ-II-200*	0-200	0,02; 0,05	±0,03; ±0,05	60-90	36,5
Штангенциркуль ШЦ-II-200	0-200	0,05; 0,1	±0,05; ±0,1	50-63	20
Штангенциркуль ШЦ-II-250	0-250	0,05; 0,1	±0,05; ±0,1	60-80	25
Штангенциркуль ШЦ-II-300*	0-300	0,02; 0,05	±0,04; ±0,06	60-90	36,5
Штангенциркуль ШЦ-II-300	0-300	0,05; 0,1	±0,05; ±0,1	63-100	30
Штангенциркуль ШЦ-II-400	0-400	0,05; 0,1	±0,1	63-125	30
Штангенциркуль ШЦ-II-500*	0-500	0,02; 0,05	±0,05; ±0,07	100-250	55
Штангенциркуль ШЦ-II-500	0-500	0,05; 0,1	±0,1	80-160	40
Штангенциркуль ШЦ-II-600*	0-600	0,02; 0,05	±0,05; ±0,08	100-250	55
Штангенциркуль ШЦ-II-250-630	250-630	0,05; 0,1	±0,1	80-200	40
Штангенциркуль ШЦ-II-800*	0-800	0,02; 0,05	±0,06; ±0,09	125-250	64
Штангенциркуль ШЦ-II-250-800	250-800	0,05; 0,1	±0,1	80-200	50
Штангенциркуль ШЦ-II-1000*	0-1000	0,02; 0,05	±0,07; ±0,10	125-250	64
Штангенциркуль ШЦ-II-320-1000	320-1000	0,05; 0,1	±0,1	80-200	50
Штангенциркуль ШЦ-II-500-1250	500-1250	0,1	±0,17	100-300	63
Штангенциркуль ШЦ-II-1500*	0-1500	0,02; 0,05	±0,11; ±0,16	125-300	64/73
Штангенциркуль ШЦ-II-2000*	0-2000	0,02; 0,05	±0,14; ±0,20	150-350	73
Штангенциркуль ШЦ-II-3000*	0-3000	0,02; 0,05	±0,26; ±0,31	150-350	73

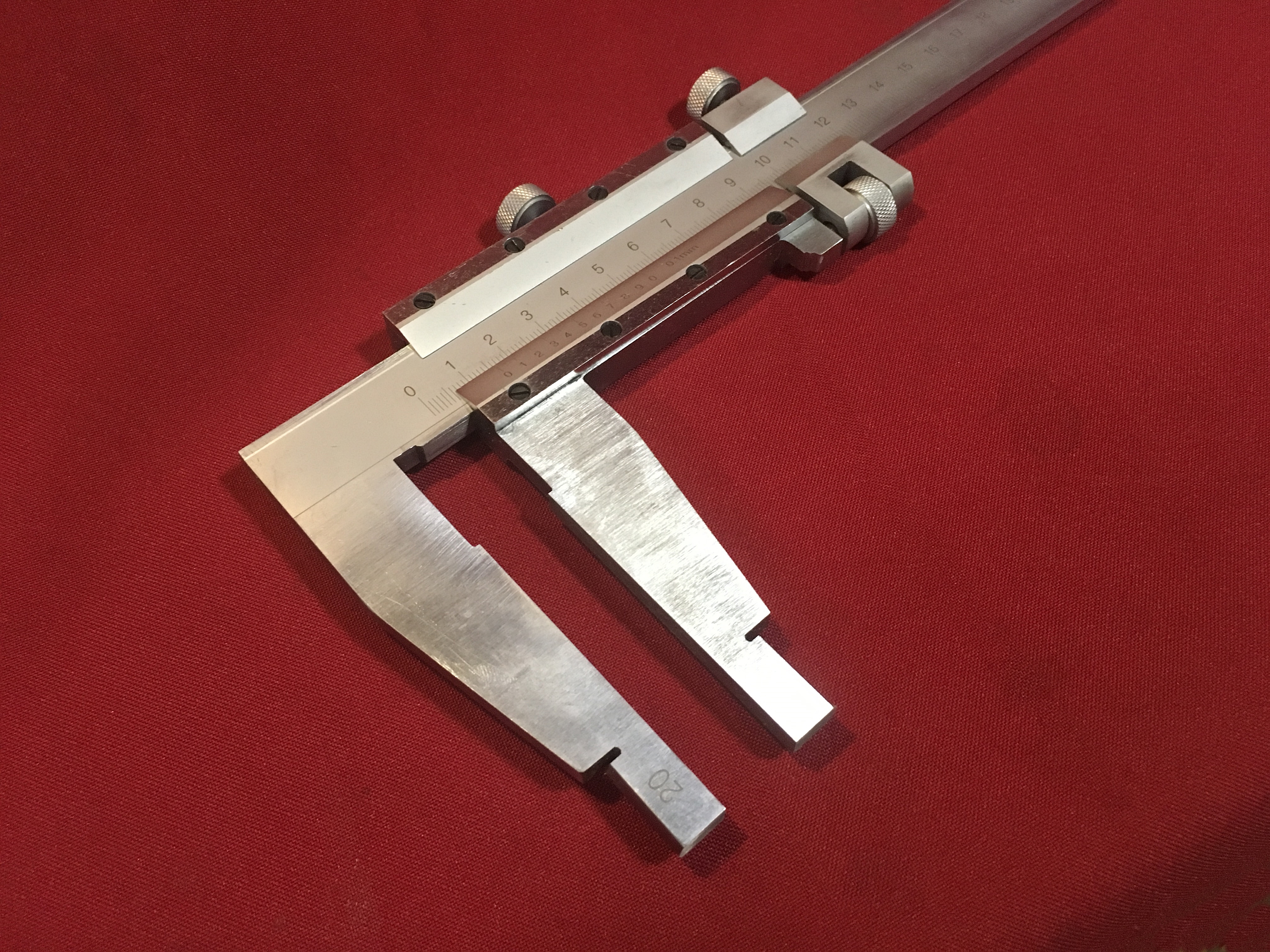

Штангенциркуль ШЦ-III-200

ШТАНГЕНЦИРКУЛИ НОНИУСНЫЕ ТИПА ШЦ-III ГОСТ 166-89

Штангенциркули с односторонним расположением губок типа ШЦ-III используется для измерения внутренних и наружных размеров изделий. Изготавливают из нержавеющей и углеродистой стали с хромовым покрытием. Данный тип без глубиномера.

Модель	Диапазон измерений, мм	Цена деления, мм	Погрешность, мм	Длина губок, мм
Штангенциркуль ШЦ-III-160	0-160	0,05; 0,1	±0,05; ±0,1	45-50
Штангенциркуль ШЦ-III-200	0-200	0,05; 0,1	±0,05; ±0,1	50-63
Штангенциркуль ШЦ-III-250	0-250	0,05; 0,1	±0,05; ±0,1	60-80
Штангенциркуль ШЦ-III-300	0-300	0,05; 0,1	±0,05; ±0,1	63-100
Штангенциркуль ШЦ-III-400	0-400	0,05; 0,1	±0,1	63-125
Штангенциркуль ШЦ-III-500*	0-500	0,02; 0,05	±0,05; ±0,07	100-250
Штангенциркуль ШЦ-III-500	0-500	0,05; 0,1	±0,1	80-160
Штангенциркуль ШЦ-III-600*	0-600	0,02; 0,05	±0,05; ±0,08	100-250
Штангенциркуль ШЦ-III-250-630	250-630	0,05; 0,1	±0,1	80-200
Штангенциркуль ШЦ-III-800*	0-800	0,02; 0,05	±0,06; ±0,09	125-300
Штангенциркуль ШЦ-III-250-800	250-800	0,05; 0,1	±0,1	80-200
Штангенциркуль ШЦ-III-1000*	0-1000	0,02; 0,05	±0,07; ±0,10	125-300
Штангенциркуль ШЦ-III-320-1000	320-1000	0,05; 0,1	±0,1	80-200
Штангенциркуль ШЦ-III-500-1250	500-1250	0,1	±0,17	100-300
Штангенциркуль ШЦ-III-1500*	0-1500	0,02; 0,05	±0,11; ±0,16	125-300
Штангенциркуль ШЦ-III-500-1600	500-1600	0,1	±0,2	100-300
Штангенциркуль ШЦ-III-2000*	0-2000	0,02; 0,05	±0,14; ±0,20	150-350
Штангенциркуль ШЦ-III-800-2000	800-2000	0,1	±0,2	100-300
Штангенциркуль ШЦ-III-2500*	0-2500	0,02; 0,05	±0,22; ±0,24	150-350
Штангенциркуль ШЦ-III-3000*	0-3000	0,02; 0,05	±0,26; ±0,31	150-350

*Данные для инструмента импортного производства

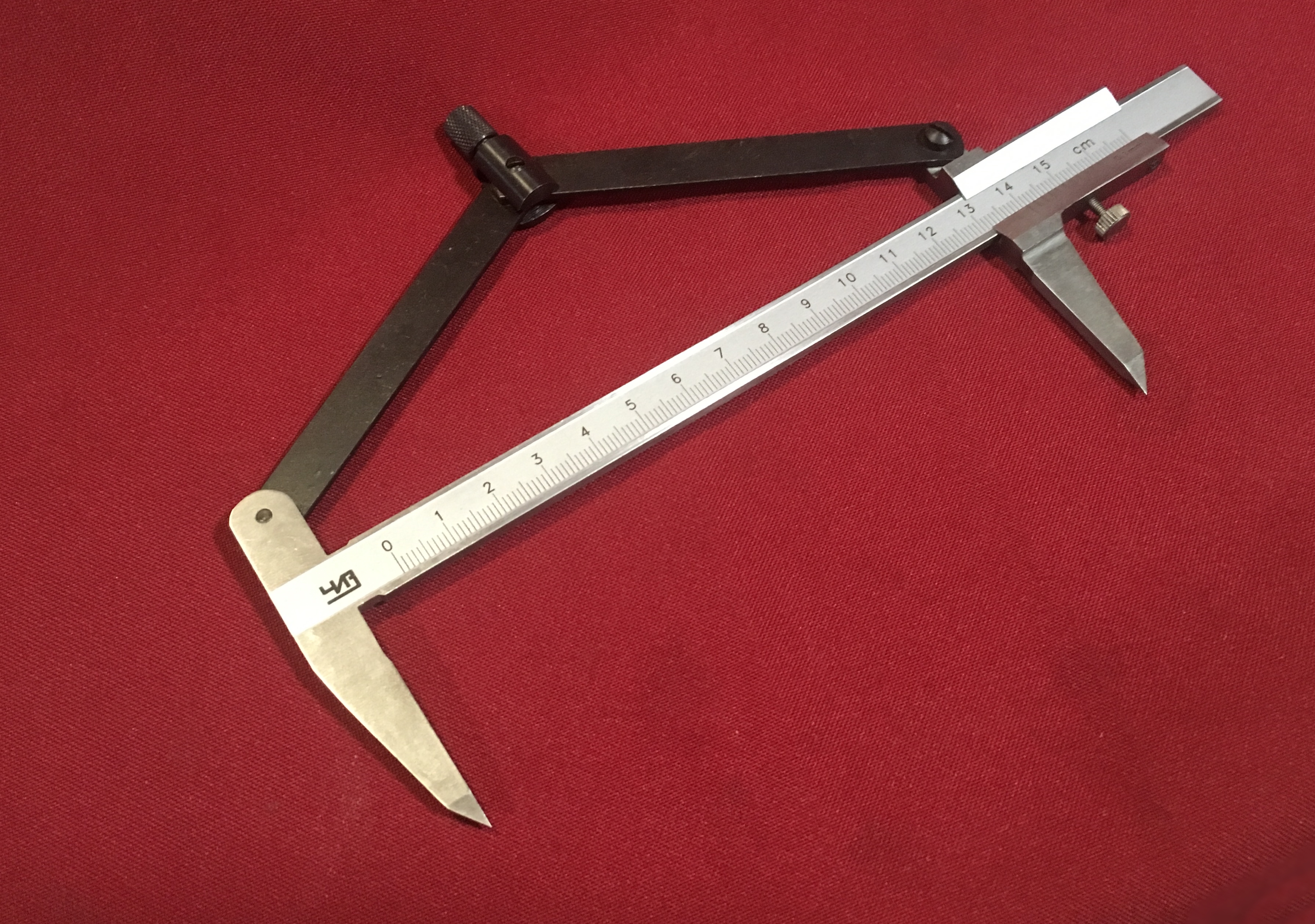

Штангенциркуль ШЦР-150

ШТАНГЕНЦИРКУЛИ ДЛЯ РАЗМЕТКИ ТИПА ШЦР

Модель	Диапазон измерений, мм	Цена деления, мм	Погрешность, мм
Штангенциркуль ШЦР-150	0-150	0,1	±0,1
Штангенциркуль ШЦР-200	0-200	0,1	±0,1
Штангенциркуль ШЦР-250	0-250	0,1	±0,15
Штангенциркуль ШЦР-300	0-300	0,1	±0,2

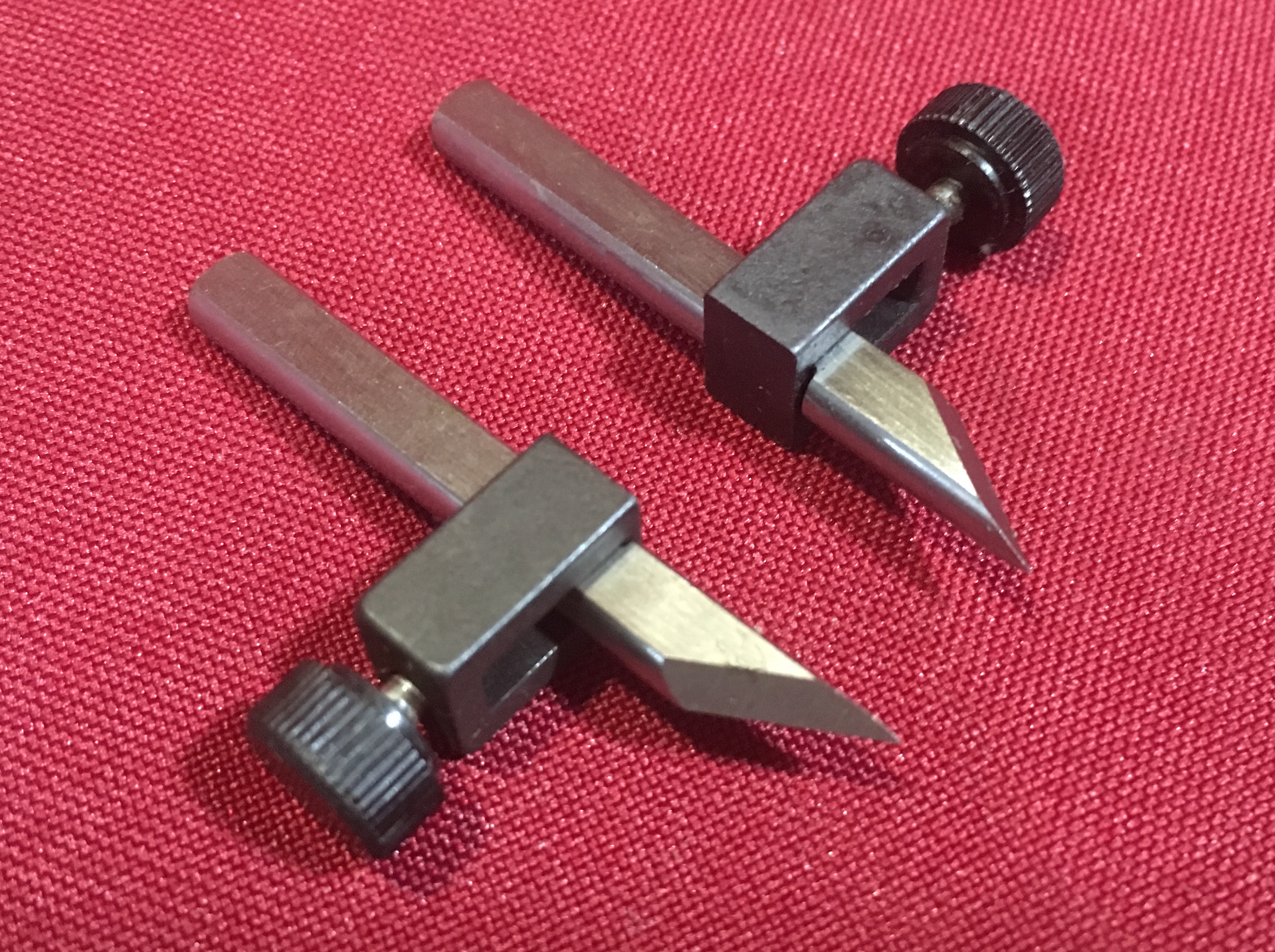

Приспособлений для разметки

ПРИСПОСОБЛЕНИЕ РАЗМЕТОЧНОЕ ДЛЯ ШТАНГЕНЦИРКУЛЕЙ ТУ2-034-352-79

Приспособление для разметки применяется для крепления к штангенциркулям типа ШЦ-II ШЦ-III, а также к штангенциркулям-высотомерам производства завода Измерон, с шириной губок 10мм
