Развертка ручная

Развертка ручная цилиндрическая ГОСТ 7722-77
Номинальные размеры в мм Обозначение разверток
D L l Число зубьев Исполнение 1 Исполнение 2
 Развертка ручная цилиндрическая D1 38 18 5 2360-0101
 Развертка ручная цилиндрическая D1,1 38 18 5 2360-0102
 Развертка ручная цилиндрическая D1,2 41 20 5 2360-0103
 Развертка ручная цилиндрическая D1,4 41 20 5 2360-0104
 Развертка ручная цилиндрическая D1,5 41 20 4 2360-0105
 Развертка ручная цилиндрическая D1,6 44 21 4 2360-0106
 Развертка ручная цилиндрическая D1,8 47 23 4 2360-0107
 Развертка ручная цилиндрическая D2 50 25 4 2360-0108
 Развертка ручная цилиндрическая D2,2 54 27 4 2360-0109
 Развертка ручная цилиндрическая D2,5 58 29 4 2360-0110
 Развертка ручная цилиндрическая D2,8 62 31 4 2360-0111
 Развертка ручная цилиндрическая D3 62 31 6 2360-0112 2360-0181
 Развертка ручная цилиндрическая D3,2 62 31 6 2360-0113 2360-0182
 Развертка ручная цилиндрическая D3,4 62 31 6 2360-0114 2360-0183
 Развертка ручная цилиндрическая D3,5 71 35 6 2360-0115 2360-0184
 Развертка ручная цилиндрическая D3,6 71 35 6 2360-0116 2360-0185
 Развертка ручная цилиндрическая D3,8 71 35 6 2360-0117 2360-0186
 Развертка ручная цилиндрическая D4 76 38 6 2360-0118 2360-0187
 Развертка ручная цилиндрическая D4,2 76 38 6 2360-0119 2360-0188
 Развертка ручная цилиндрическая D4,5 81 41 6 2360-0120 2360-0189
 Развертка ручная цилиндрическая D4,8 81 41 6 2360-0121 2360-0190
 Развертка ручная цилиндрическая D5 87 44 6 2360-0122 2360-0191
 Развертка ручная цилиндрическая D5,2 87 44 6 2360-0123 2360-0192
 Развертка ручная цилиндрическая D5,5 93 47 6 2360-0124 2360-0193
 Развертка ручная цилиндрическая D6 93 47 6 2360-0125 2360-0194
 Развертка ручная цилиндрическая D6,3 93 47 6 2360-0126 2360-0195
 Развертка ручная цилиндрическая D6,5 93 47 6 2360-0127 2360-0196
 Развертка ручная цилиндрическая D7 107 54 6 2360-0128 2360-0197
 Развертка ручная цилиндрическая D7,5 107 54 6 2360-0129 2360-0198
 Развертка ручная цилиндрическая D8 115 58 6 2360-0130 2360-0199
 Развертка ручная цилиндрическая D8,5 115 58 6 2360-0131 2360-0200
 Развертка ручная цилиндрическая D9 124 62 6 2360-0132 2360-0201
 Развертка ручная цилиндрическая D9,5 124 62 6 2360-0133 2360-0202
 Развертка ручная цилиндрическая D10 133 66 6 2360-0134 2360-0203
 Развертка ручная цилиндрическая D10,5 133 66 8 2360-0135 2360-0204
 Развертка ручная цилиндрическая D11 142 71 8 2360-0136 2360-0205
 Развертка ручная цилиндрическая D11,5 142 71 8 2360-0137 2360-0206
 Развертка ручная цилиндрическая D12 152 76 8 2360-0138 2360-0207
 Развертка ручная цилиндрическая D13 152 76 8 2360-0139 2360-0208
 Развертка ручная цилиндрическая D14 163 81 8 2360-0140 2360-0209
 Развертка ручная цилиндрическая D15 163 81 8 2360-0141 2360-0210
 Развертка ручная цилиндрическая D16 175 87 8 2360-0142 2360-0211
 Развертка ручная цилиндрическая D17 175 87 8 2360-0143 2360-0212
 Развертка ручная цилиндрическая D18 188 93 8 2360-0144 2360-0213
 Развертка ручная цилиндрическая D19 188 93 8 2360-0145 2360-0214
 Развертка ручная цилиндрическая D20 201 100 8 2360-0146 2360-0215
 Развертка ручная цилиндрическая D21 201 100 8 2360-0147 2360-0216
 Развертка ручная цилиндрическая D22 215 107 8 2360-0148 2360-0217
 Развертка ручная цилиндрическая D23 215 107 8 2360-0149 2360-0218
 Развертка ручная цилиндрическая D24 231 115 8 2360-0150 2360-0219
 Развертка ручная цилиндрическая D25 231 115 8 2360-0151 2360-0220
 Развертка ручная цилиндрическая D26 231 115 8 2360-0152 2360-0221
 Развертка ручная цилиндрическая D27 247 124 8 2360-0153 2360-0222
 Развертка ручная цилиндрическая D28 247 124 8 2360-0154 2360-0223
 Развертка ручная цилиндрическая D30 247 124 10 2360-0155 2360-0224
 Развертка ручная цилиндрическая D32 265 133 10 2360-0156 2360-0225
 Развертка ручная цилиндрическая D34 284 142 10 2360-0157 2360-0226
 Развертка ручная цилиндрическая D35 284 142 12 2360-0158 2360-0227
 Развертка ручная цилиндрическая D36 284 142 12 2360-0159 2360-0228
 Развертка ручная цилиндрическая D37 305 152 12 2360-0160 2360-0229
 Развертка ручная цилиндрическая D38 305 152 12 2360-0161 2360-0230
 Развертка ручная цилиндрическая D40 305 152 12 2360-0162 2360-0231
 Развертка ручная цилиндрическая D42 305 152 12 2360-0163 2360-0232
 Развертка ручная цилиндрическая D44 326 163 12 2360-0164 2360-0233
 Развертка ручная цилиндрическая D45 326 163 12 2360-0165 2360-0234
 Развертка ручная цилиндрическая D46 326 163 12 2360-0166 2360-0235
 Развертка ручная цилиндрическая D47 326 163 12 2360-0167 2360-0236
 Развертка ручная цилиндрическая D48 347 174 12 2360-0168 2360-0237
 Развертка ручная цилиндрическая D50 347 174 12 2360-0169 2360-0238
 Развертка ручная цилиндрическая D52 347 174 12 2360-0170 2360-0239
 Развертка ручная цилиндрическая D55 367 184 12 2360-0171 2360-0240
 Развертка ручная цилиндрическая D56 367 184 12 2360-0172 2360-0241
 Развертка ручная цилиндрическая D58 367 184 12 2360-0173 2360-0242
 Развертка ручная цилиндрическая D60 367 184 12 2360-0174 2360-0243
 Развертка ручная цилиндрическая D62 387 194 12 2360-0175 2360-0244
 Развертка ручная цилиндрическая D63 387 194 12 2360-0176 2360-0245
 Развертка ручная цилиндрическая D67 387 194 12 2360-0177 2360-0246
 Развертка ручная цилиндрическая D71 406 203 12 2360-0178 2360-0247

Развертки ручные предназначены для развертывания отверстий диаметром от 3 до 50 мм. Изготовляются с прямыми и винтовыми канавками.Подразделяются по номеру на № 1, №2, №3. Развертка № 1 предназначена для посадки А3-С3. После доводки ее можно получить отверстия 2-го класса точности. Развертка № 2 используется для посадки А3а-С3а, а после доводки – для посадки А-С. Развертка № 3 предназначена для посадки А4-С4, после доводки -для посадки А3-С3.

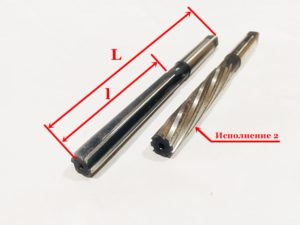

Типы исполнений разверток:

Исполнение 1-е прямыми канавками;

Исполнение 2-е винтовыми канавками;

Развертки подразделяются на: чистовые — для обработки отверстий с полями допусков по К6, Is6, Н6, G6, N7, М7, К7, Is7, Н7, G7, F8, Е8, Н8, F9, D9, Н9, H10, H11, Р7 и Е9 — по ГОСТ 13779-77;

с припуском под доводку — № 1, 2, 3, 4, 5, 6;

черновые — с полем допуска U8;.

Развертка цилиндрическая ГОСТ 13779-77

Развертка цилиндрическая ГОСТ 1523-81

Развертка цилиндрическая мелкоразмерная с утолщенным хвостовиком ГОСТ 8035-56
