Протяжки шпоночные

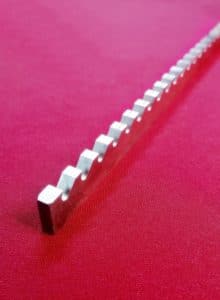

Протяжка шпоночная предназначен для обработки шпоночных  пазов.
Протяжка шпоночная для пазов повышенной чистоты ГОСТ 18220-90
Протяжка шпоночная с утолщенным телом ГОСТ 18218-90
Протяжка шпоночная с фасочными зубьями ГОСТ 18219-90
Протяжка шпоночная ГОСТ 18217-90
Протяжка шпоночная  ГОСТ 16491-80

Шпоночные протяжки предназначаются для протягивания в отверстии шпоночных канавок различной формы, а также для протягивания фасонных поверхностей как в отверстии, так и в пазах.
Шпоночные протяжки могут работать одним из двух способов. При первом способе, применяемом в серийном производстве, после каждого рабочего хода протяжка отсоединяется от станка для надевания детали.
Шпоночные протяжки конструируются в основном двух типов: с прямоугольным телом, ширина которого номинально равна ширине протягиваемой канавки.
Ширина b протяжки должна обеспечить получение заданной ширины шпоночного паза в отверстии детали. Шпоночные протяжки как чистовой инструмент должны обеспечивать точность шпоночного паза, так как никаких других методов окончательной обработки шпоночного паза в отверстии практически не существует.
Зубья ее выполняются с прямолинейными режущими кромками, параллельными дну протягиваемой канавки. При работе протяжка перемещается по продольному пазу направляющей втулки. Протягивание шпоночной канавки ведется обычно в несколько проходов. После каждого прохода на дне паза направляющей втулки устанавливают соответствующую прокладку, благодаря чему обеспечивается работа одной и той же протяжкой в несколько проходов.
Шпоночные протяжки для сквозных пазов шириной от 15 до 100 мм бывают двух типов: с плоским телом и цилиндрическим телом. Протяжки первого типа применяются более широко и в свою очередь подразделяются на ленточные и с утолщенным телом. Первые позволяют протягивать пазы в отверстиях малого диаметра, вторые как более жесткие применяются для шпоночных пазов у втулок большого размера. Протяжки с плоскими телами могут работать в комплектах от одной до нескольких штук. При малом объеме производства протягивание ведется одной протяжкой, а глубина паза достигается прокладками, которые закладываются под протяжку в направляющем пазу приспособления ( адаптера) после каждого прохода. Шпоночные протяжки при работе движутся в направляющем пазу приспособления. Шпоночные протяжки для пазов шириной более 16 мм выполняются сборными.
