Протяжки шлицевые и эвольвентные

ProtShlicШлицевые протяжки предназначены для обработки шлицевых отверстий. В зависимости от требований к точности выполнения отдельных элементов отверстий и их формы протяжки проектируют с различными схемами резания. Конструкция и основные конструктивные элементы аналогичны круглым протяжкам. Отличными являются рабочая часть, передние и задние направляющие части. Шлицевые канавки в отверстии образуют зубья протяжки, имеющие соответствующую форму режущих кромок. Боковые стороны шлицевых канавок образуются при генераторной схеме резания. Это обеспечивается увеличением диаметра режущих зубьев. Калибрующую часть и заднюю направляющую протяжки делают в соответствии с формой шлицевого отверстия.
Шлицевые протяжки по существу представляют собой несколько одношпоночных протяжек и отличаются от последних тем, что режущая кромка представляет дугу окружности. В связи с этим шлицевая протяжка, работающая по подготовленному отверстию, снимает сразу полное сечение стружки.
Шлицевые протяжки применяются для обработки шлицевых отверстий. Точность обработки этими протяжками одинакова с круглыми и квадратными протяжками.
Шлицевые протяжки применяют для обработки прямых и винтовых шлицевых канавок в отверстиях деталей. Шлицевые канавки изготовляют плоскими и эвольвентного профиля.
Калибрующие шлицевые протяжки и прошивки широко применяются для исправления шлицевых канавок, дно которых повреждается при напрессовании обрабатываемых деталей на шлицевые оправки, используемые для проведения промежуточных операций ( точение, нарезание зубьев и пр.)
Преимущества шлицевых протяжек этой конструкции состоят в следующем: более высокая степень чистоты обработанной поверхности, меньшее число протяжек в комплекте ( как правило, становится возможным произвести полную обработку отверстия одной протяжкой) и как следствие более правильная геометрическая форма протянутого отверстия.

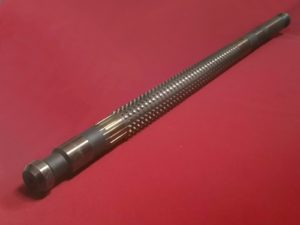

Протяжка шлицевая предназначен для обработки шлицевых отверстий.
Протяжки для восьмишлицевых отверстий с прямобочным профилем с центрированием по внутреннему диаметру комбинированные переменного резания ГОСТ 25972-83 двухпроходные, ГОСТ 25971-83,
Протяжки для восьмишлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру комбинированные переменного резания ГОСТ 24821-81  двухпроходные, ГОСТ 24820-81
Протяжки для десятишлицевых отверстий с прямобочным профилем с центрированием по внутреннему диаметру комбинированные переменного резания ГОСТ 25974-83 двухпроходные, ГОСТ 25973-83
Протяжки для десятишлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру комбинированные переменного резания ГОСТ 24823-81двухпроходные, ГОСТ 24822-81
Протяжки для цилиндрических, шлицевых и гранных отверстий ГОСТ 28442-90
Протяжки для шестишлицевых отверстий с прямобочным профилем с центрированием по внутреннему диаметру комбинированные переменного резания ГОСТ 25970-83 двухпроходные, ГОСТ 25969-83
Протяжки для шестишлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру комбинированные переменного резания ГОСТ 24819-81 двухпроходные, ГОСТ 24818-81
Протяжки для шлицевых отверстий с эвольвентным профилем диаметром 12 и 14 мм модулем 1 мм с центрированием по нар. диаметру двухпроходные ГОСТ 25157-82
Протяжки для шлицевых отверстий с эвольвентным профилем диаметром от 15 до 90 мм модулем от 1 до 2,5 мм с центрированием по наружному диаметру ГОСТ 25159-82 двухпроходные, ГОСТ 25158-82
Протяжки для шлицевых отверстий с эвольвентным профилем диаметром от 45 до 90 мм модулем от 3 до 5 мм с центрированием по наружному диаметру ГОСТ 25160-82
Протяжки для шлицевых отверстий с эвольвентным профилем диаметром от 70 до 90 мм модулем от 3,5 до 5 мм с центрированием по наружному диаметру двухпроходные ГОСТ 25161-82
Протяжки с навертным хвостовиком для шлицевых отверстий с эвольвентным профилем диаметром от 50 до 120 мм модулем от 1,5 до 2,5 мм с центрированием по наружному диаметру ГОСТ 28048-89, ГОСТ Р 50035-92 комбинированные
Протяжки с навертным хвостовиком для шлицевых отверстий с эвольвентным профилем диаметром от 55 до 130 мм модулем от 3 до 5 мм с центрированием по наружному диаметру ГОСТ 28050-89, ГОСТ Р 50037-92 комбинированные, ГОСТ Р 50038-92 комбинированные двухпроходные
Протяжки с навертным хвостовиком для шлицевых отверстий с эвольвентным профилем диаметром от 70 до 130 мм модулем от 3 до 5 мм с центрированием по наружному диаметру двухпроходные ГОСТ 28051-89
Протяжки с навертным хвостовиком для шлицевых отверстий с эвольвентным профилем диаметром от 90 до 120 мм модулем 2,5 мм с центрированием по наружному диаметру ГОСТ 28049-89 двухпроходные, ГОСТ Р 50036-92 комбинированные двухпроходные
Протяжки сборные для десятишлицевых отверстий с прямобочным профилем с центрированием по внутреннему диаметру комбинированные переменного резания ГОСТ 28045-89 двухпроходные, ГОСТ 28046-89 трехпроходные, ГОСТ 28047-89 четырехпроходные
