НУТРОМЕРЫ ИНДИКАТОРНЫЕ ТИПА НИ ГОСТ 868-82
Когда необходимо узнать глубину отверстия или провести измерения части заготовки, где это трудно сделать обычной линейкой, стоит вспомнить, что есть иные измерительные инструменты. Например, с решением такой задачи может помочь нутромер индикаторный, купить который обязательно нужно.
Нутромер индикаторный относится к типу ручных высокоточных приборов для определения параметров отверстий, пазов или поверхностей, которые трудно измерить другим способом. Если говорить о принципе работы этого инструмента, то он аналогичен способу использования радиусомера (нутромера) для измерения диаметра цилиндра, купить который можно на www.vladpm.ru.
Эти приборы в зависимости от цели использования и производителя могут иметь некоторые отличия, заключающиеся в следующем:
-
- конструктивные особенности;
- по особенностям установления контакта с измеряемыми поверхностями;
- тип учетного устройства (в данном случае измерительный индикатор со шкалой).
Также могут быть модели, которые дают абсолютный или относительный показатель. Все зависит от того, какие деления шкалы на индикаторе, другими словами, от метода проведения измерения.
Самым распространенным видом этого измерительного ручного инструмента выступают нутромеры индикаторные. В основном они используются для измерения относительных параметров. Применимы при определении диаметра от 6 и больше миллиметров. Погрешность производимых измерений — 0.15—0.025 мм. Конструктивно он состоит из двух частей:
-
- индикаторная головка, которая является часовым механизмом;
- измерительное устройство, или «ножка».
Основная характеристика (кроме конструкции и точности) нутромера индикаторного 50/100, купить который можно в интернет-магазине, — ход стержня. Минимальный шаг хода равен 10 мм. Изменение данного параметра можно обеспечить за счет регулируемого стержня.
Если вам нужно купить нутромер индикаторный, стоит помнить, что при проведении самого измерения держать прибор стоит только за деревянную втулку. Это гарантирует точность измерений, потому что поможет избежать нагрева штанги.

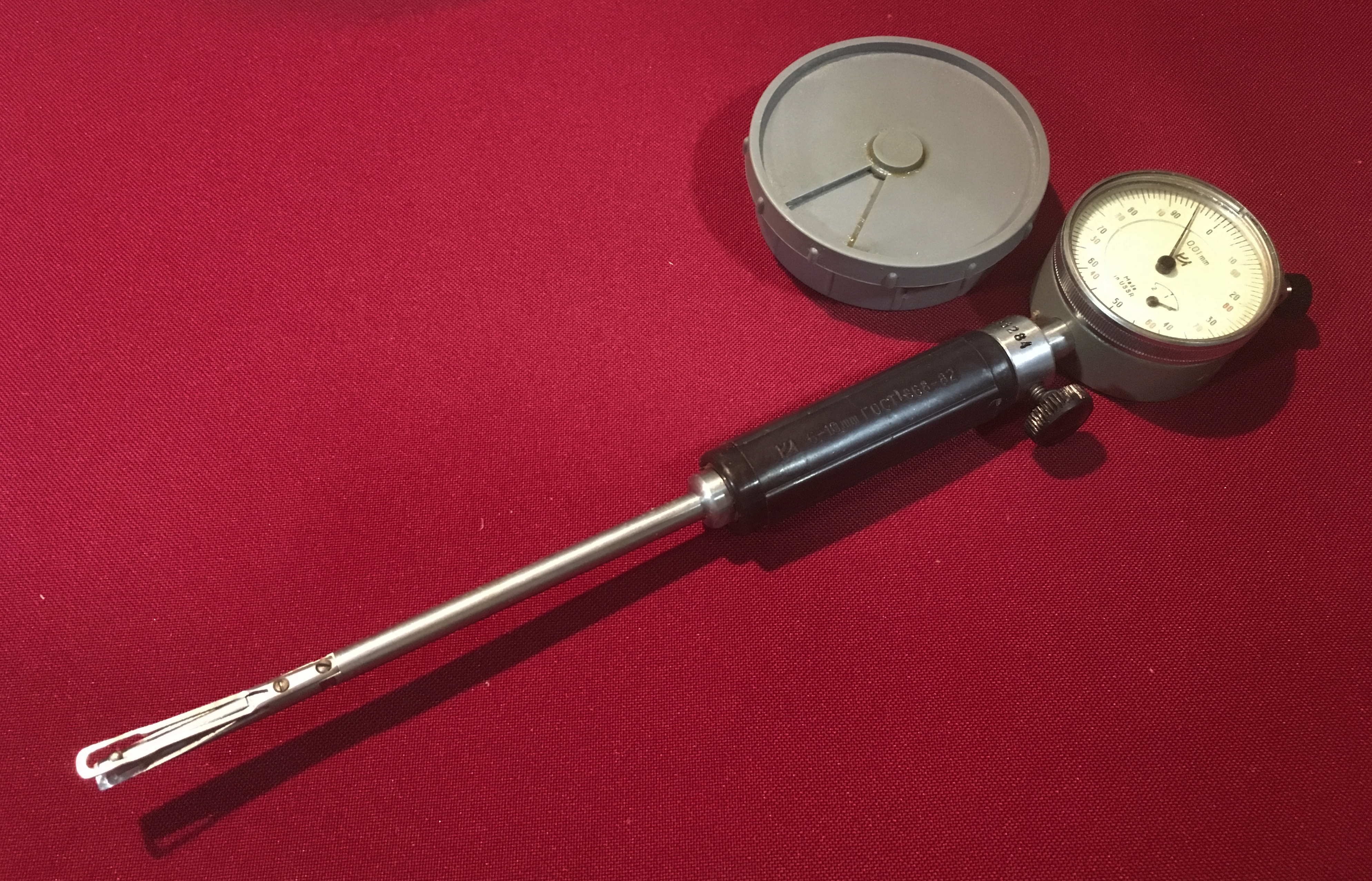

Нутромер индикаторный НИ-10
Нутромеры индикаторные-предназначены для измерения внутренних размеров изделий относительным методом.
| Модель индикаторного нутромера |
Модель цифрового индикаторного нутромера |
Диапазон измерений (цифровой), мм |
Глубина измерения, мм, не более (цифровой) |
Цена деления индикатора (цифровой), мм |
Погрешность (цифровой), мм |
| НИ-4* |
|
3-4 |
22 |
0,01 |
±0,012 |
| НИ-6* |
|
3-6 |
22-38 |
0,01 |
±0,012 |
| НИ-6* |
|
4-6 |
38 |
0,01 |
±0,012 |
| НИ-10 |
НИЦ-10* |
6-10 |
45*; 60; 100 |
0,01 |
±0,012 |
| НИ-18 |
НИЦ-18* |
10-18 |
45*; 130 |
0,01 |
±0,012 |
| НИ-35* |
НИЦ-35* |
18-35 |
135 |
0,01 |
±0,015 |
| НИ-50 |
НИЦ-50* |
18-50 |
150 |
0,01 |
±0,015 |
| НИ-50* |
НИЦ-50* |
35-50 |
150 |
0,01 |
±0,015 |
| НИ-100 |
НИЦ-100* |
50-100 |
200 |
0,01 (0,005) |
±0,018 (±0,015) |
| НИ-160* |
НИЦ-160* |
50-160 |
200 |
0,01 (0,005) |
±0,018 (±0,015) |
| НИ-160 |
НИЦ-160* |
100-160 |
200*; 300 (200) |
0,01 (0,005) |
±0,018 (±0,015) |
| НИ-250 |
НИЦ-250* |
160-250 |
200*; 400 (200) |
0,01 (0,005) |
±0,018 (±0,015) |
| НИ-450 |
НИЦ-450* |
250-450 |
200*; 500 |
0,01 |
±0,022 |
| НИ-700 |
|
450-700 |
— |
0,01 |
±0,022 |
| НИ-1000 |
|
700-1000 |
— |
0,01 |
±0,022 |

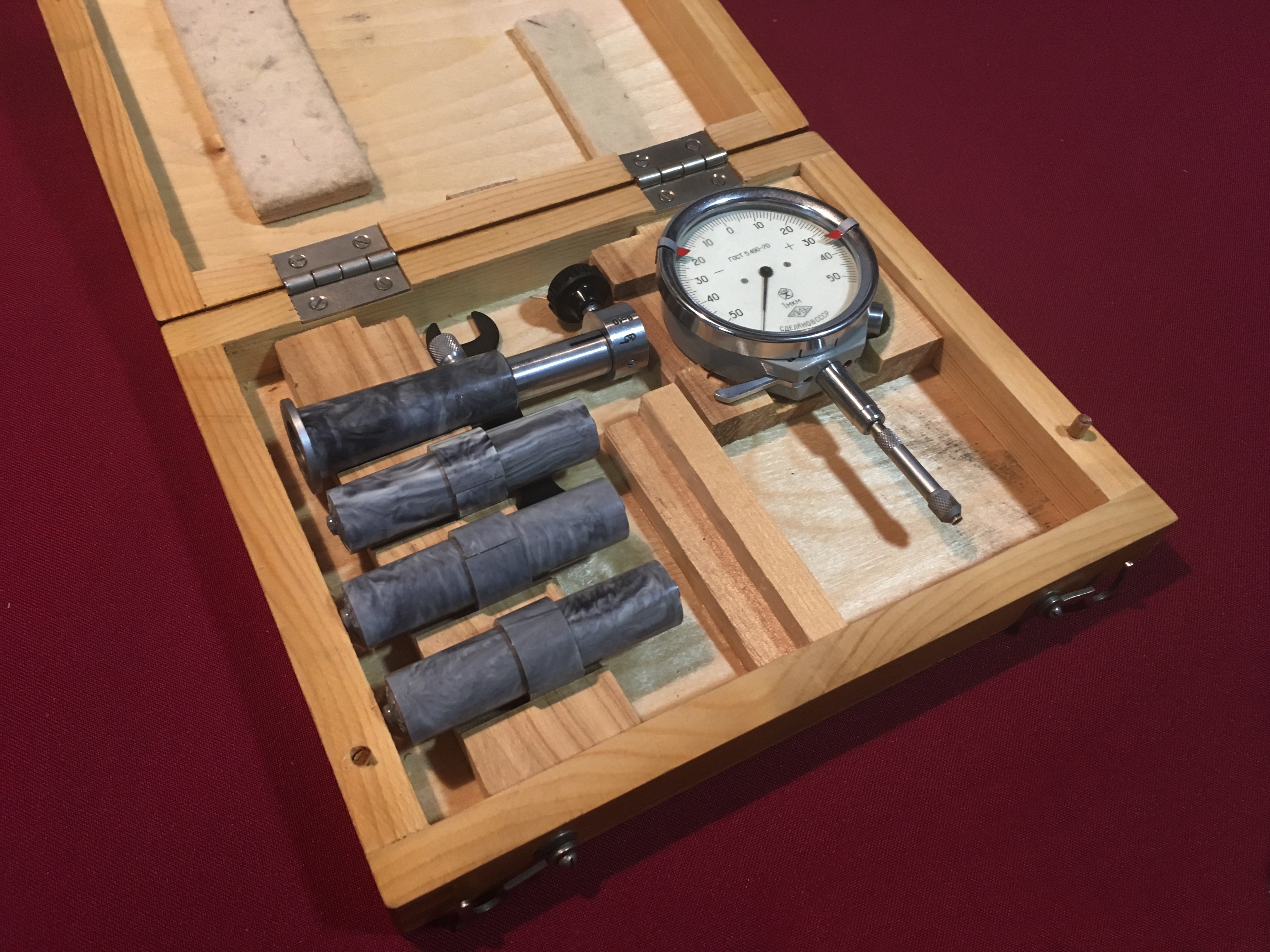

Нутромер индикаторный НИ-П-10
НУТРОМЕРЫ ИНДИКАТОРНЫЕ ПОВЫШЕННОЙ ТОЧНОСТИ*
| Модель индикаторного нутромера |
Модель цифрового индикаторного нутромера |
Диапазон измерений (цифровой), мм |
Глубина измерения, мм, не более (цифровой) |
Цена деления индикатора (цифровой), мм |
Погрешность (цифровой), мм |
| НИ-П-10 |
|
6-10 |
50 |
0,001 |
±0,003 |
| НИ-П-18 |
|
10-18 |
100 |
0,001 |
±0,003 |
| НИ-П-35 |
|
18-35 |
150 |
0,001 |
±0,004 |
| НИ-П-50 |
|
35-50 |
150 |
0,001 |
±0,006 |
| НИ-П-100 |
НИ-ПЦ-100 |
50-100 |
200 |
0,001 |
±0,007 |
| НИ-П-160 |
НИ-ПЦ-160 |
50-160 |
200 |
0,001 |
±0,007 |
| НИ-П-160 |
НИ-ПЦ-160 |
100-160 |
200 |
0,001 |
±0,007 |
| НИ-П-200 (2 индикатора) |
20-200 |
200 |
0,001 / 0,01 |
±0,007 |
| НИ-П-250 |
НИ-ПЦ-250 |
160-250 (100-250) |
200 |
0,001 |
±0,007 |
*Данные для нутромеров импортного производства.
(В скобках указаны характеристики для нутромеров цифрового типа).
Нутромер индикаторный НИП 150
НУТРОМЕРЫ ИНДИКАТОРНЫЕ ПИСТОЛЕТНЫЕ
Нутромер пистолетного типа предназначен для замера диаметра внутренних канавок.
Комплектуется сменными измерительными стержнями
30мм измерительный наконечник 3х2мм – 1к-т.;
50мм измерительный наконечник 5х2,5мм – 1к-т.;
80мм конический измерительный наконечник длиной 6мм– 1к-т.;
| Модель |
Диапазон измерений, мм |
Цена деления, мм |
Погрешность, мм |
| НИП 150 |
30-150 |
0,01 |
±0,01 |
